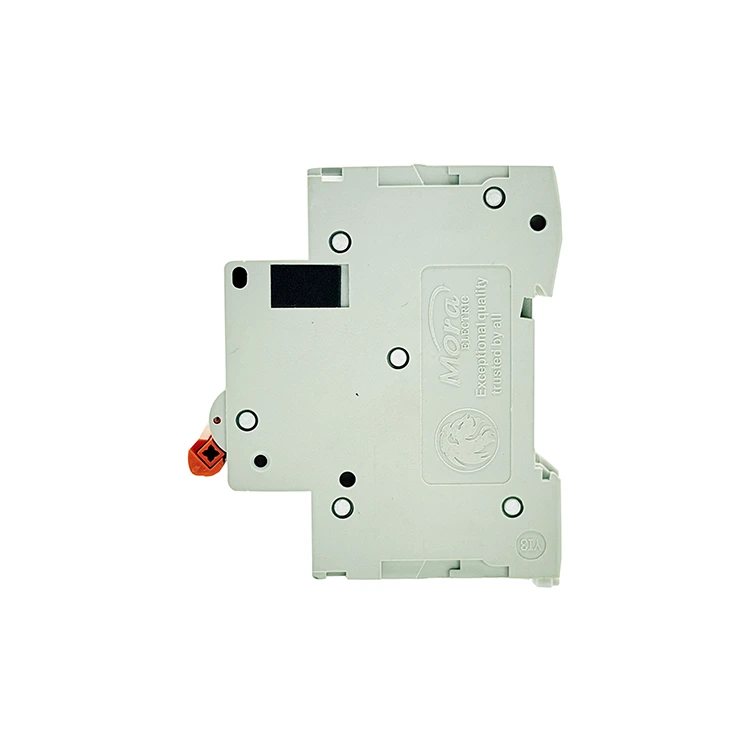

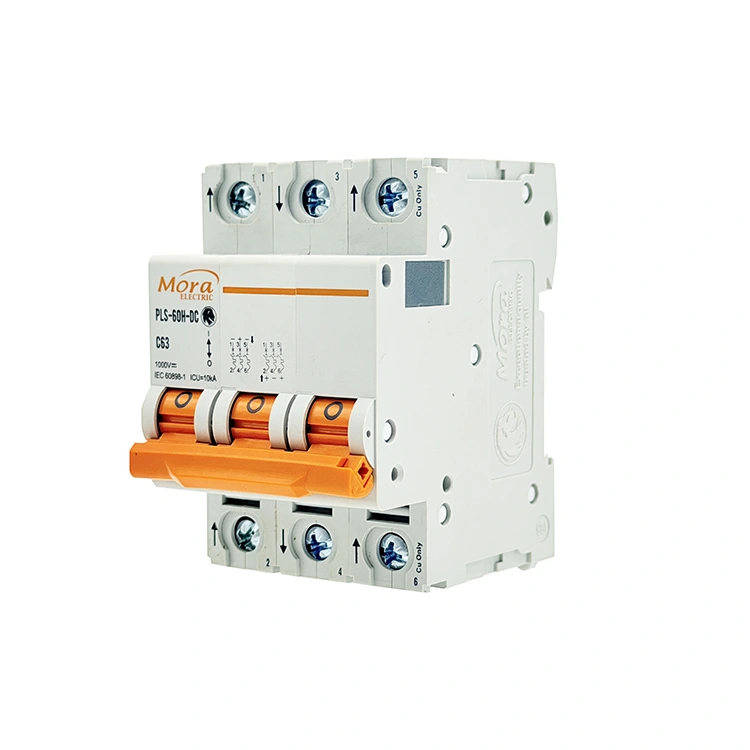

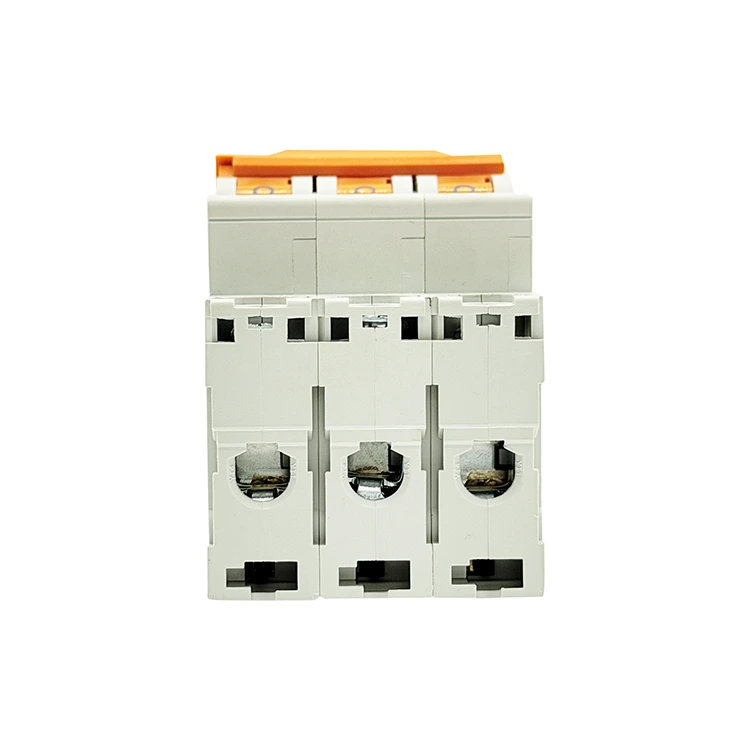

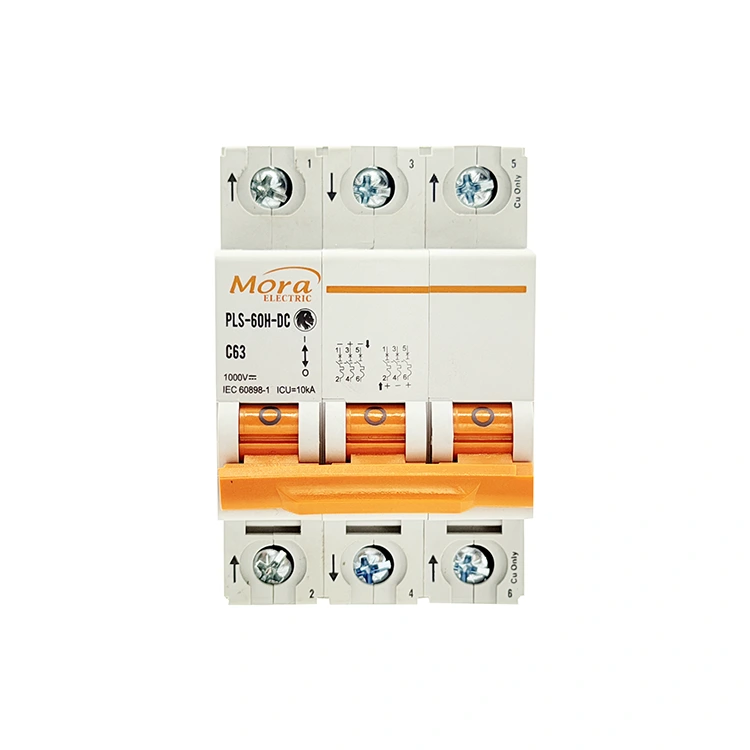

C65 3-biegunowy wyłącznik prądu stałego

Działając jako uznana fabryka 3-biegunowych wyłączników prądu stałego C65 w Chinach, PUGAO (Mora) produkuje wytrzymałe 3-biegunowe przełączniki elektryczne zoptymalizowane do jednoczesnego przerywania wielu ścieżek prądu stałego wysokiego napięcia; ten wyłącznik 3P wykorzystuje zautomatyzowaną kalibrację komponentów i potrójne komory gaszące łuk z magnesami trwałymi, aby sprostać specjalistycznym wymaganiom w zakresie przechowywania poza siecią i obiektów przemysłowych.

Gdzie inżynierowie faktycznie wdrażają przełącznik prądu stałego 3P?

Standardowe instalacje fotowoltaiczne o niższym napięciu zwykle osiągają napięcie 250 V lub 500 V prądu stałego, co pozwala na proste jedno- lub dwubiegunowe pętle okablowania. Jednakże w miarę zwiększania się skali wielkoskalowych przemysłowych komercyjnych paneli słonecznych, systemów farm poza siecią i dużych centralnych obiektów telekomunikacyjnych, inżynierowie systemów stają przed różnymi wyborami projektowymi, które wymagają konfiguracji 3-biegunowej, takiej jak 3-biegunowy wyłącznik prądu stałego C65.

Połączenie szeregowe wysokiego napięcia 750 V DC

Aby zmaksymalizować wydajność wyjściową i ograniczyć straty w transmisji linii systemu na duże odległości, inżynierowie często decydują się na uruchamianie ciągów paneli słonecznych w długich seriach. To układanie w stosy napędza napięcia w obwodzie otwartym do 750 V DC. Ponieważ standardowe pojedyncze komory wyłącznika są przystosowane do napięcia 250 V każda, jednostka 3P umożliwia inżynierom pętlę przewodu dodatniego przez dwa bieguny w układzie okablowania szeregowego, jednocześnie prowadząc przewód ujemny przez trzeci biegun. To rozkłada naprężenie elektryczne równomiernie na wszystkie trzy mikrośrodowiska.

Trójprzewodowe pływające sieci prądu stałego

Niektóre wysokowydajne instalacje do przetwarzania przemysłowego i sprzęt do transportu górniczego wykorzystują specjalistyczną topologię dystrybucji prądu stałego z gwintem centralnym lub trójprzewodową, nieuziemioną (obejmującą przewody odniesienia dodatni, ujemny i neutralny/uziemiony). 3-biegunowy wyłącznik ochronny izoluje jednocześnie wszystkie trzy różne przewody przewodzące prąd podczas zwarcia, odcinając potencjał wystąpienia nieregularnych prądów błądzących.

Izolacja kopii zapasowej baterii dwuźródłowej

W zlokalizowanych węzłach przełączających telekomunikacyjnych można skonfigurować pojedynczą 3-biegunową obudowę sprzętową do zarządzania układem podzielonej magistrali, na przykład przełączaniem dwóch oddzielnych dodatnich linii zasilających baterii akumulatorów wraz z pojedynczą wspólną linią powrotną. Zmniejsza to wymagania dotyczące miejsca na panele w szafach sprzętowych o ograniczonej przestrzeni.

Możliwości wydajności

Progi operacyjne i materiały inżynieryjne określone poniżej są ściśle przestrzegane na naszych zautomatyzowanych stanowiskach do weryfikacji jakości:

Jakie technologie zapobiegają fuzji styków wewnętrznych przy napięciu 750 V?

1. Potrójne systemy łuku dmuchowego z magnesami trwałymi

Łuki prądu stałego o wysokim napięciu nie przekraczają naturalnego stanu zerowego prądu, co oznacza, że ​​mogą utrzymać kanał plazmowy o wysokiej temperaturze pomiędzy stykami otwierającymi, który z łatwością topi standardowe elementy miedziane. Aby rozwiązać ten problem, nasz 3-biegunowy wyłącznik prądu stałego C65 zawiera niezależne magnesy trwałe wewnątrz każdego z trzech pojedynczych biegunów. Magnesy te wytwarzają silne lokalne pole magnetyczne, które odpycha łuk, fizycznie wydmuchując go z pól stykowych i wbijając głęboko w 9-płytową stalową kratkę chłodzącą. Ta czynność powoduje rozszczepienie i gaszenie łuku w ciągu 5 milisekund.

2. Synchroniczne mechaniczne połączenie zatrzaskowe

Jeżeli jeden biegun opóźnia otwarcie w przypadku zwarcia wysokiego napięcia, drugi biegun przejmuje większość naprężeń elektrycznych, powodując przepalenie zacisków. PUGAO (Mora) buduje te wyłączniki ze sztywnym wewnętrznym mechanicznym drążkiem łączącym łączącym wszystkie trzy podmechanizmy biegunowe. Jeśli zwarcie uruchomi cewkę wyzwalającą magnetyczną na dowolnym pojedynczym biegunie, szyna łącząca wspólnego wyzwalania powoduje jednoczesne opuszczenie wszystkich trzech biegunów, zapobiegając niebezpiecznym stanom pod napięciem pojedynczej linii.

3. Precyzyjna fabryczna kontrola zgrzewania punktowego

Wahania rezystancji zacisków wewnątrz wyłączników wielobiegunowych prowadzą do nierównomiernego rozkładu prądu i występowania gorących punktów w skrzynkach rozdzielczych. Nasz zakład produkcyjny o powierzchni 5000 metrów kwadratowych pozwala uniknąć tego problemu, stosując zautomatyzowaną linię produkcyjną mikrołamaczy. Zautomatyzowane maszyny do wykrawania i zgrzewania punktowego blokują wewnętrzne boczniki i zespoły styków miedzianych w precyzyjnych pozycjach, zapewniając identyczny poziom rezystancji wewnętrznej na wszystkich trzech biegunach.

Przewodnik rozwiązywania złożonych problemów terenowych

• Dźwignia przełączająca 3-biegunowego wyłącznika automatycznego prądu stałego C65 automatycznie ustawia się w pozycji środkowej podczas pierwszego uruchomienia systemu

Dlaczego tak się dzieje:Wewnętrzny zatrzask mechaniczny opada w przypadku wystąpienia zwarcia na odpływie lub gdy przewód połączeniowy pętli dodatniej został błędnie podłączony do ujemnego zacisku stykowego, powodując zwarcie między biegunami.

Jak to naprawić:Całkowicie odizoluj główną pętlę zasilania. Sprawdź konfigurację zworek pętli względem schematu szeregowego. Przed ponownym włączeniem przełącznika użyj testera rezystancji izolacji na liniach odpływowych, aby znaleźć zwarte przewody lub przerwy w izolacji.

• Jeden port biegunowy wykazuje wysoki wzrost temperatury w porównaniu do sąsiednich portów końcowych

Dlaczego tak się dzieje:Śruba zaciskowa tego konkretnego portu została dokręcona zbyt słabo podczas konfiguracji w terenie lub żyły przewodu w zacisku tunelowym są nierównomiernie ściśnięte.

Jak to naprawić:Wyłączyć transmisję mocy. Wyjmij przewód z gorącego portu, sprawdź miedziane żyły pod kątem uszkodzeń wyładowczych lub utlenienia, w razie potrzeby przytnij i zdemontuj kabel, włóż go ponownie i za pomocą skalibrowanego klucza dynamometrycznego dokręć śrubę momentem 2,5 Nm.

Często zadawane pytania dotyczące inżynierii i zastosowań

Dlaczego wyłącznik 3-biegunowy prądu stałego może wytrzymać wyższe napięcia, gdy jest podłączony w konfiguracji pętli szeregowej?

Każda niezależna komora biegunowa miniaturowego wyłącznika jest zaprojektowana tak, aby bezpiecznie gasić napięcie do 250 V prądu stałego w warunkach awarii. Dzięki kaskadowaniu ścieżki prądu dodatniego przez dwa pojedyncze bieguny szeregowo przed jego wyjściem do falownika, całkowite naprężenie napięciowe na stykach podczas zdarzenia łukowego zostaje rozdzielone z 500 V do 250 V na komorę, dzięki czemu system z łatwością radzi sobie z wyższymi napięciami całkowitymi.

Jakie są konsekwencje operacyjne pominięcia zworki pętli dodatniej i okablowania trzech oddzielnych łańcuchów fotowoltaicznych przez trzy pojedyncze bieguny?

Jeśli trzy niezależne ciągi zostaną poprowadzone przez obudowę pojedynczego wyłącznika bez łączenia ich szeregowo, maksymalne napięcie znamionowe każdego ciągu musi pozostać poniżej 250 V prądu stałego. Jeśli jakikolwiek pojedynczy ciąg znaków przekroczy ten próg i ulegnie awarii, jego jednobiegunowa komora nie będzie miała zdolności rozdzielania napięcia potrzebnej do wygaszenia powstałego łuku wysokiego napięcia, co doprowadzi do zniszczenia wewnętrznej obudowy.

W jaki sposób ciągła ekspozycja na wysokie promieniowanie słoneczne wpływa na kalibrację wewnętrznego paska bimetalicznego wewnątrz szczelnej obudowy sumatora?

Nasze paski bimetaliczne są kalibrowane w kontrolowanej fabrycznej temperaturze bazowej wynoszącej 30°C. Po zamknięciu w niewentylowanej skrzynce rozdzielczej, gdzie ciepło słoneczne podnosi temperaturę otoczenia do 55°C, paski bimetaliczne wewnątrz 3-biegunowego wyłącznika prądu stałego C65 rozszerzają się przedwcześnie. Obniża to rzeczywisty punkt zadziałania przeciążenia termicznego do około 83% do 85% jego znamionowego prądu znamionowego. Aby temu przeciwdziałać, inżynierowie powinni albo zintegrować pasywne żaluzje chłodzące, albo zwiększyć parametry znamionowe wyłącznika na początkowej fazie projektowania systemu.
