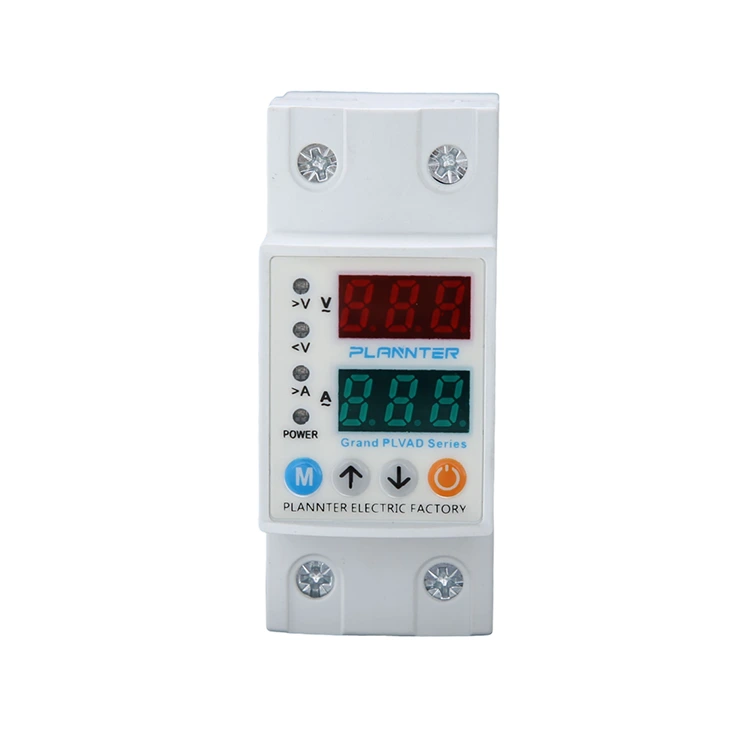

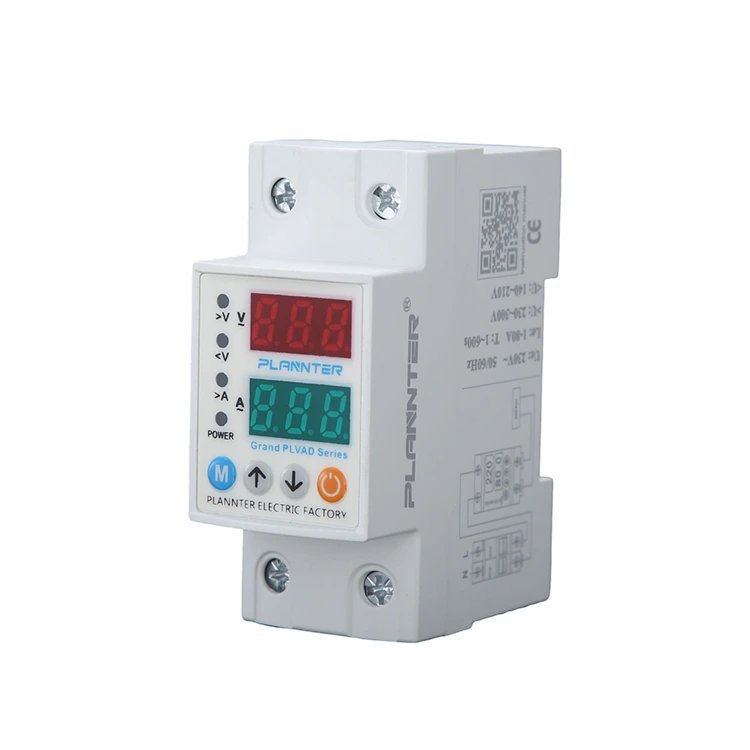

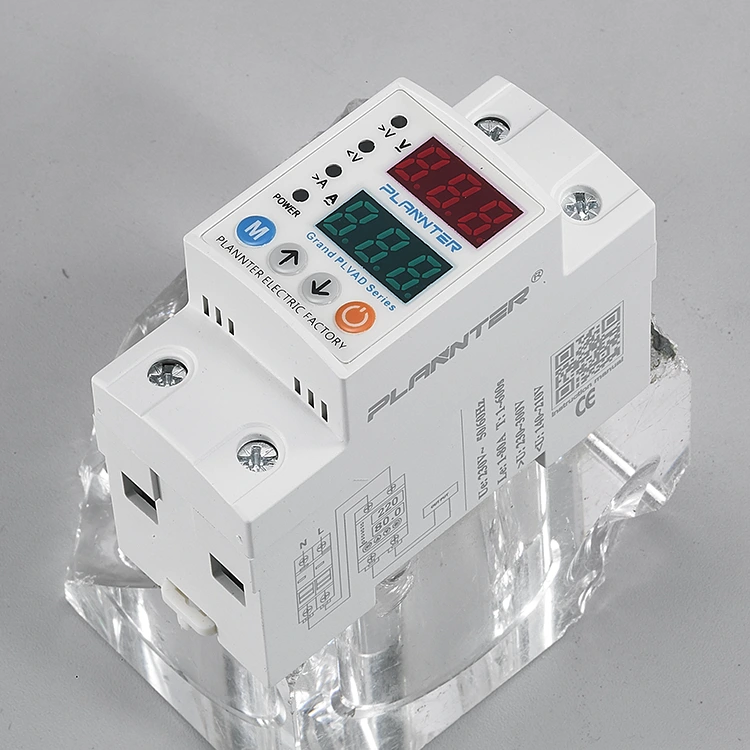

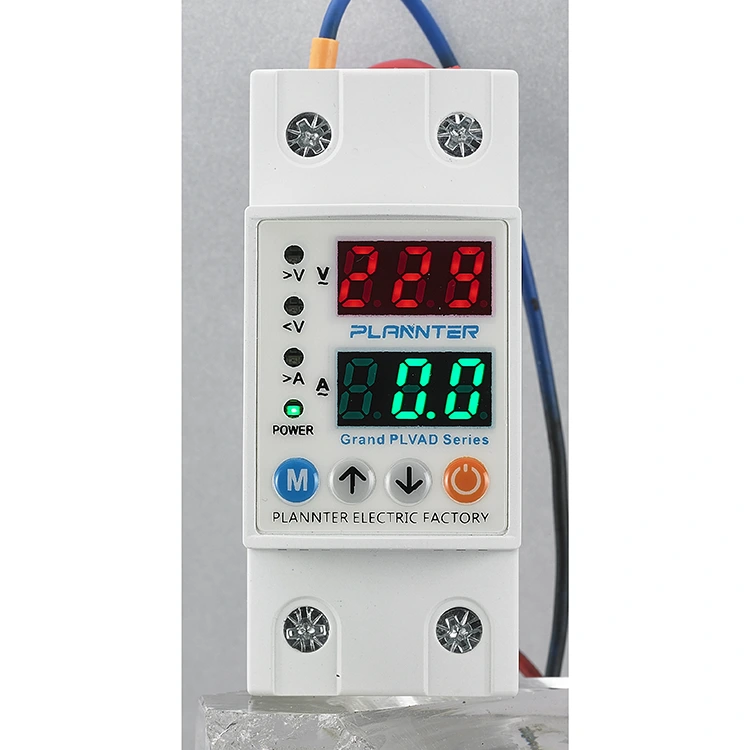

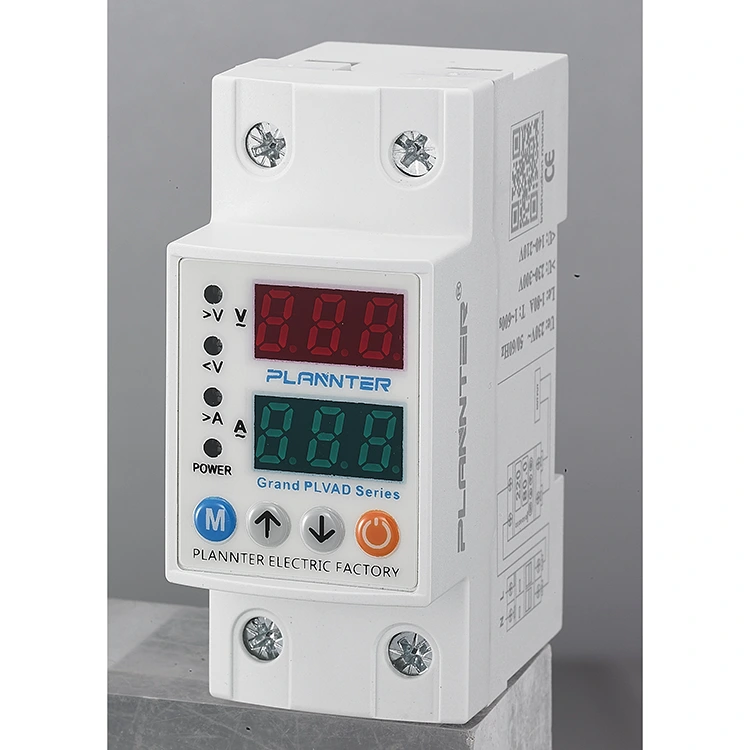

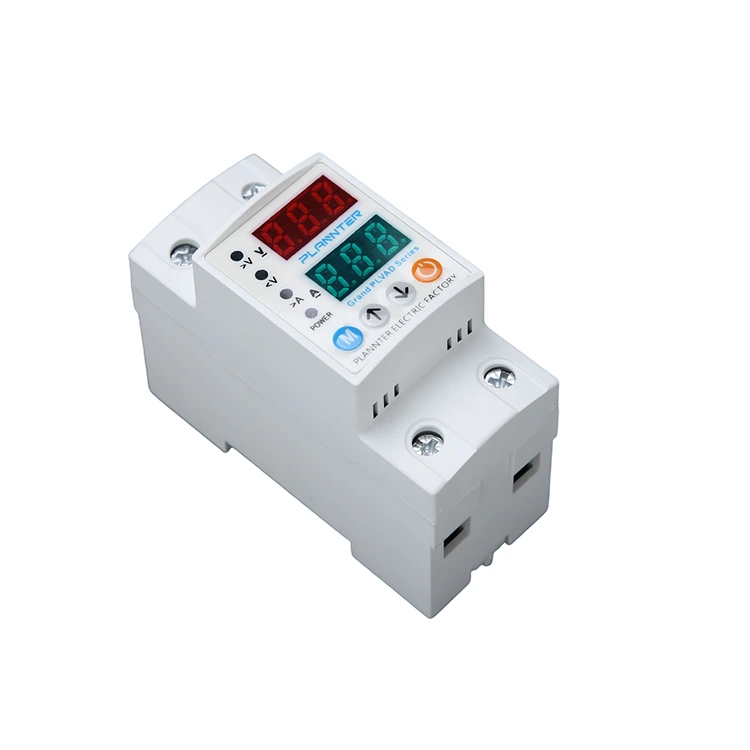

40A 63A Zabezpieczenie nad i pod

Pugao 40A 63A Zabezpieczenie nad i podto specjalistyczne elektryczne urządzenie zabezpieczające przeznaczone do zabezpieczania obwodów i podłączonych urządzeń przed niestabilnością napięcia. To urządzenie do montażu na szynie, przystosowane do standardowych systemów 220VAC/230VAC (50/60 Hz), stale monitoruje napięcie sieciowe.

Automatycznie odłącza zasilanie, gdy poziom napięcia przekroczy bezpieczne progi (przepięcie) lub spadnie zbyt nisko (za niskie napięcie), zapobiegając uszkodzeniu silników, płytek drukowanych i okablowania. Dzięki solidnej konstrukcji zdolnej do pracy w temperaturach od -20°C do +55°C zapewnia niezawodną pracę w różnorodnych środowiskach.

Zasada działania

Zasada działania zabezpieczenia nad i pod 40A 63A polega w rzeczywistości na monitorowaniu danych dotyczących napięcia. Obejmuje to na przykład wykrywanie i monitorowanie czujników, jednostek sterujących, przekaźników i innych warunków.

Czujnik: Poziom napięcia można monitorować w czasie rzeczywistym. Jeśli napięcie przekroczy lub spadnie poniżej ustawionego progu, czujnik wysyła sygnał do jednostki sterującej, zachęcając nas do uruchomienia procesu.

Jednostka sterująca: może odbierać sygnały z czujnika i określać, czy napięcie jest nieprawidłowe. Jeżeli napięcie zostanie rozpoznane jako zbyt wysokie lub zbyt niskie, jednostka sterująca uruchomi środki zabezpieczające.

Przekaźnik: Na polecenie jednostki sterującej przekaźnik szybko otworzy obwód, aby chronić sprzęt przed uszkodzeniem i zapobiec pożarowi.

Ochrona sprzętu

Wrażliwe maszyny do prawidłowego działania wymagają stabilnego zasilania. The40A 63A Zabezpieczenie nad i podjest powszechnie stosowany do ochrony:

• Sprzęt medyczny:Zapewnienie, że krytyczne narzędzia diagnostyczne nie zostaną uszkodzone przez skoki napięcia.
• Oprzyrządowanie:Utrzymanie dokładności systemów sterowania i czujników, które opierają się na stałym napięciu.

Ładunki przemysłowe/handlowe

W przypadku cięższych zastosowań urządzenie oferuje wysokie wartości znamionowe prądu, aby wytrzymać znaczne obciążenia elektryczne:

• Ocena 40A:Nadaje się do standardowych komercyjnych obwodów oświetleniowych i mniejszych konfiguracji sprzętu biurowego.
• Ocena 63A:Idealny do przemysłowych tablic rozdzielczych, silników o dużej wytrzymałości i głównych źródeł zasilania, gdzie wymagana jest większa wydajność prądowa.

Rodzaj i mechanizm ochrony

The40A 63A Zabezpieczenie nad i podwykorzystuje inteligentny system sterowania obejmujący czujniki i przekaźniki do zarządzania bezpieczeństwem zasilania:

• Ochrona przed przepięciem:Wykrywa nagłe wzrosty napięcia (np. odłączenie przewodu neutralnego) i odcina zasilanie, aby zapobiec ryzyku pożaru i starzeniu się izolacji.
• Zabezpieczenie podnapięciowe:Identyfikuje spadki napięcia, które mogą powodować przegrzanie i utknięcie silników, odłączając obciążenie, aby zapobiec przepaleniu.
• Automatyczne odzyskiwanie:Gdy napięcie powróci do stabilnego zakresu, urządzenie może automatycznie ponownie zamknąć obwód, zmniejszając potrzebę ręcznej interwencji i zapewniając ciągłą pracę.

Zalety

Monitorowanie napięcia w czasie rzeczywistym i szybkie odłączanie: Zabezpieczenie nad i pod napięciem 40A 63A będzie stale monitorować napięcie sieciowe każdego dnia, po wykryciu napięcia powyżej ustawionego progu, np. Nadnapięcia lub podnapięcia, zabezpieczenie odetnie zasilanie, unikając trwałego uszkodzenia urządzeń elektrycznych z powodu wysokiego lub niskiego napięcia.

Przedłuż żywotność urządzeń elektrycznych: Jeśli w dłuższej perspektywie środowisko będzie stabilne pod napięciem, elementy elektroniczne zmniejszą się z powodu wstrząsów napięciowych spowodowanych uszkodzeniem i starzeniem, mogą ustabilizować zasilanie i zmniejszyć wahania, aby wydłużyć ogólną żywotność sprzętu.

Chroń sprzęt: taki jak komputery, sprzęt medyczny, oprzyrządowanie i systemy sterowania wymagają dużej dokładności napięcia. W przypadku wykrycia nieprawidłowego napięcia nastąpi odcięcie zasilania, aby uniknąć utraty danych urządzenia.

Wysokie bezpieczeństwo i skuteczność ochrony: gdy nagły wzrost napięcia może prowadzić do przegrzania przewodu, zwarcia lub pożaru, zabezpieczenie nad i pod 40A 63A odcina zasilanie w odpowiednim czasie w momencie przepięcia, zmniejsza ryzyko pożaru elektrycznego i poprawia bezpieczeństwo energii elektrycznej.

Często zadawane pytania

Jak dostosować limity napięcia?

Urządzenie posiada regulowane ustawienia, umożliwiające kalibrację progów przepięcia i podnapięcia w celu dopasowania do specyficznych wymagań podłączonych urządzeń.

Co to jest funkcja „automatycznego odzyskiwania”?

Po usunięciu usterki i powrocie napięcia do bezpiecznego zakresu zabezpieczenie nad i pod 40A 63A może automatycznie przywrócić zasilanie, ograniczając potrzebę ręcznego resetowania i zapewniając ciągłość.

Jaka jest różnica między 40A a 63A?

Odnosi się to do znamionowej wydajności prądowej. Model 63A może wytrzymać większe obciążenie elektryczne (więcej urządzeń) niż model 40A. Wybierz na podstawie całkowitego podłączonego obciążenia.

Czy to chroni przed przepięciami piorunowymi?

To urządzenie jest przeznaczone do ochrony przed przepięciami i zbyt niskimi napięciami. Aby zapewnić kompleksowe zabezpieczenie przed bezpośrednim uderzeniem pioruna, zaleca się stosowanie tego zabezpieczenia w połączeniu z dedykowanym urządzeniem przeciwprzepięciowym (SPD).

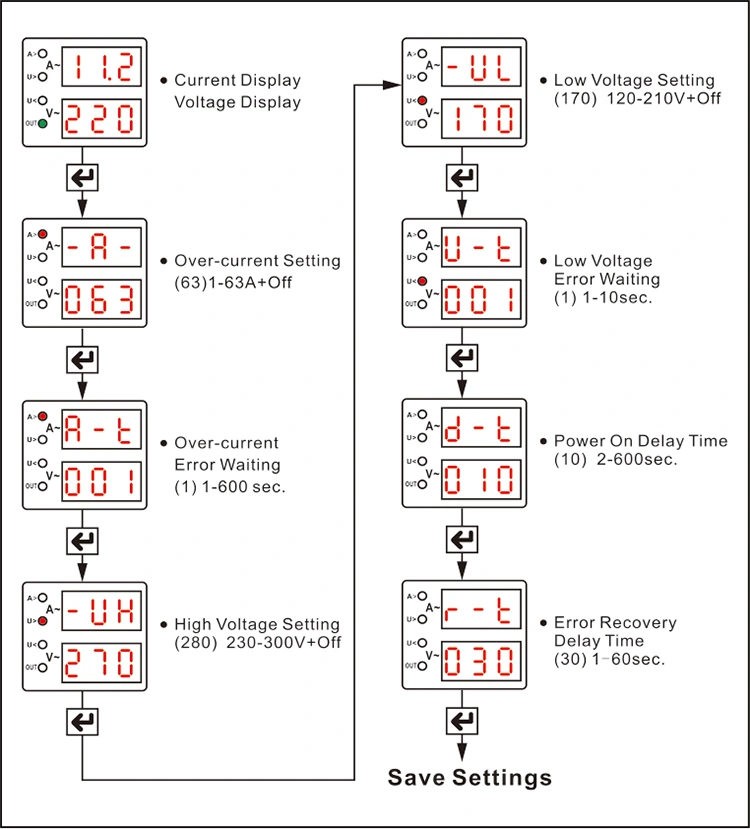

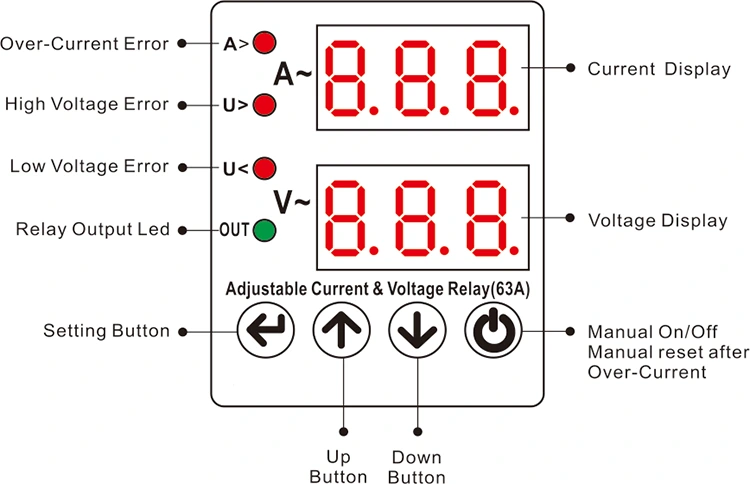

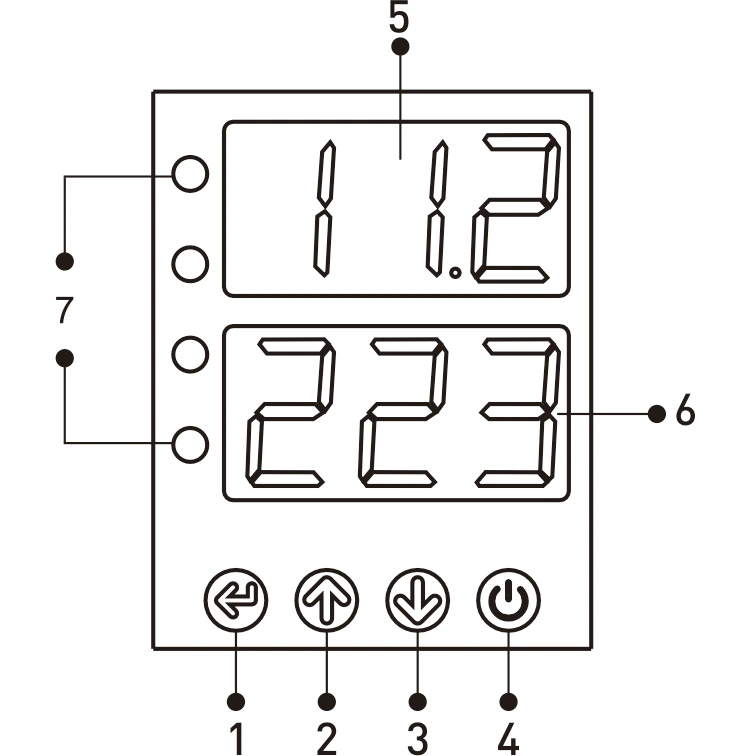

Wyświetlacz i przyciski

1 - Przycisk SET: Ten przycisk służy do zapisywania po ustawieniu/zmianie wartości przetężenia i wartości ustawień wysokiego/niskiego napięcia oraz błędów

czas oczekiwania.

2 - Przycisk W GÓRĘ: Zwiększa wymaganą wartość.

3 - Przycisk w dół: Zmniejsz wymaganą wartość.

4 - Przycisk ręcznego włączania/wyłączania: Służy do ręcznego włączania i wyłączania wyjścia urządzenia. Gdy wyjście zostanie wyłączone, na ekranie wyświetli się „OFF”, a urządzenie nie będzie mogło wykonać automatycznego resetu. Ponowne naciśnięcie przycisku powoduje reaktywację urządzenia i powrót do normalnej pracy (o ile nie wystąpiła usterka).

5 - Aktualny wyświetlacz

1. grupa wyświetlaczy: Podczas normalnej pracy wyświetlacz ten pokazuje wartość napięcia wejściowego (sieciowego). Ekran pozostaje podświetlony w sposób ciągły, gdy nie występuje żadna usterka, i będzie migać, jeśli wystąpi błąd wysokiego lub niskiego napięcia. Podczas programowania wyświetlacz wskazuje ustawiane wartości odpowiednich parametrów, takie jak przetężenie, progi wysokiego/niskiego napięcia, opóźnienie błędu i czasy opóźnienia resetowania.

6 - Wyświetlacz napięcia

Druga grupa wyświetlaczy: Podczas normalnej pracy ta sekcja pokazuje aktualną wartość. Ekran pozostaje stale podświetlony, gdy system działa normalnie i miga w przypadku błędu związanego z nadmiernym prądem. Podczas procesu programowania wyświetla wartość liczbową odpowiedniego parametru programu.

7 - Wskaźniki LED:

A>: Świeci się, gdy wykryty zostanie błąd związany z nadmiernym prądem.

V>: Świeci się, gdy wystąpi awaria wysokiego napięcia.

V<: Świeci się, gdy wystąpi błąd związany z niskim napięciem.

Out: Świeci się, gdy urządzenie rozpoczyna pracę w trybie wyjściowym.

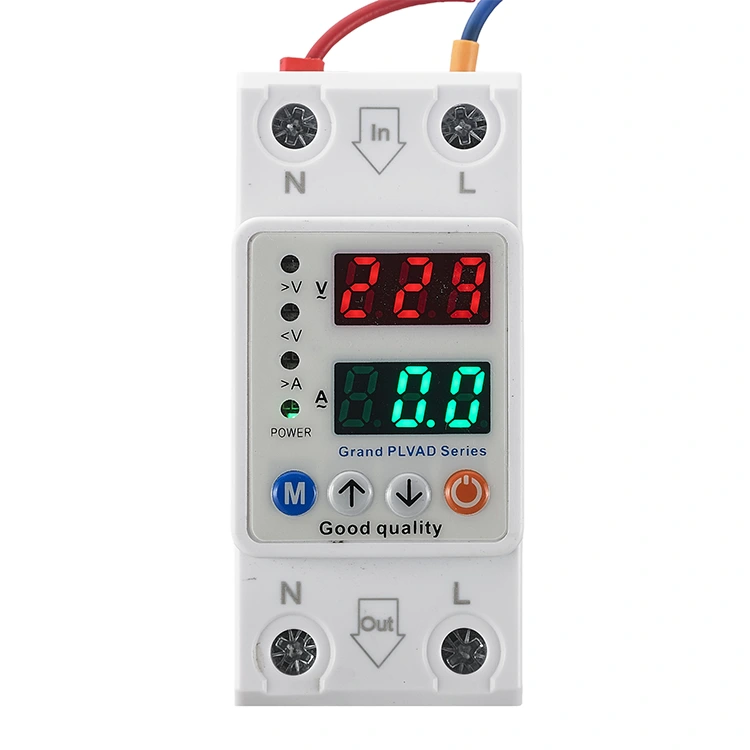

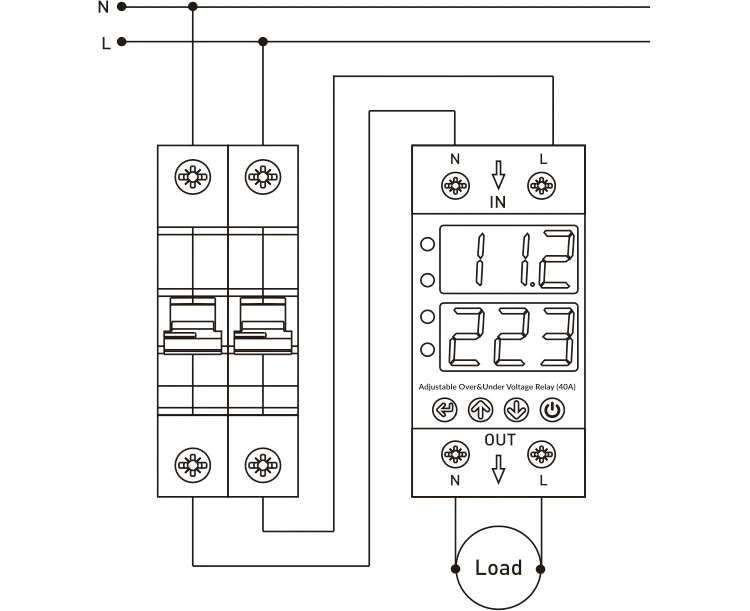

Schemat połączenia

Przewody neutralny i fazowy wychodzące z sieci należy podłączyć do zacisków „N” i „L” oznaczonych na urządzeniu jako „Wejście”.

Przewody neutralny i fazowy sprzętu, który ma być chroniony przed przepięciami lub podnapięciami, należy podłączyć do zacisków „N” i „L” w sekcji „Wyjście” urządzenia.

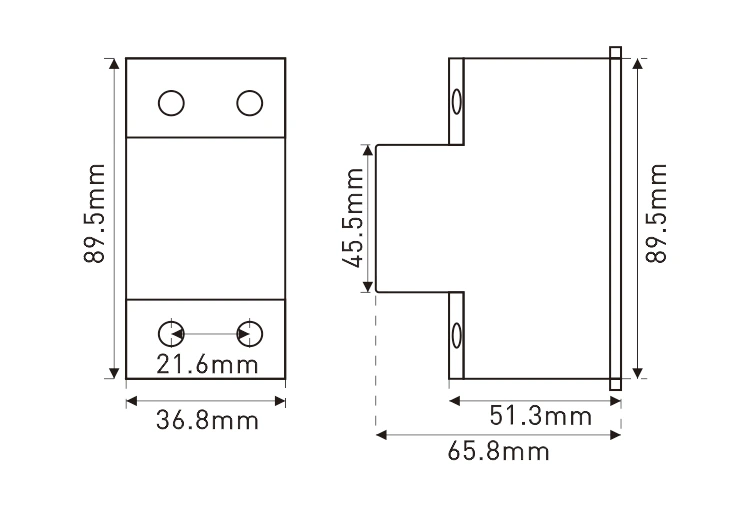

Wymiary
