Jak plastikowe wyłączniki automatyczne wspierają bezpieczniejsze okablowanie w domu

Ponieważ systemy elektryczne w budynkach mieszkalnych stają się coraz bardziej złożone,Plastikowe wyłączniki nadprądowepozostają ważną częścią ochrony obwodów, pomagając zarządzać ryzykiem przetężenia i wspierać zorganizowane okablowanie w domu.

Od urządzeń kuchennych i sprzętu biurowego po pompy ciepła i ładowanie pojazdów elektrycznych – nowoczesne gospodarstwa domowe korzystają z energii elektrycznej na więcej sposobów niż kiedykolwiek. Zmiany te wpływają na sposób projektowania tablic rozdzielczych w budynkach mieszkalnych, sposób separacji obwodów i planowanie zabezpieczeń elektrycznych. Wyzwaniem nie jest po prostu dostarczenie większej mocy, ale zapewnienie, że okablowanie i urządzenia zabezpieczające są odpowiednie do obsługiwanych obciążeń.

Dlaczego okablowanie w budynkach mieszkalnych wymaga lepszej ochrony obwodów

Okablowanie elektryczne jest zaprojektowane do przenoszenia określonego zakresu prądu w określonych warunkach instalacji. Gdy prąd przekracza dozwolony poziom, przewody mogą się przegrzać, potencjalnie uszkadzając izolację i zwiększając ryzyko pożaru.

Przeciążenia mogą wystąpić, gdy w jednym obwodzie działa zbyt wiele urządzeń lub gdy sprzęt pobiera więcej prądu, niż obwód został zaprojektowany. Zwarcia powodują inny, ale potencjalnie poważniejszy stan, umożliwiając przepływ dużego prądu niezamierzoną ścieżką.

Wyłączniki automatyczne pomagają zapobiegać tym zagrożeniom, przerywając prąd w przypadku przekroczenia określonych warunków pracy. W przeciwieństwie do bezpiecznika, wyłącznik automatyczny można z reguły przywrócić do działania po zidentyfikowaniu i usunięciu przyczyny zadziałania.

Nie oznacza to, że każdemu uszkodzeniu elektrycznemu można zapobiec za pomocą samego standardowego wyłącznika. Ochrona przed zwarciami doziemnymi, ochrona przed łukiem elektrycznym, ochrona przed przepięciami i odpowiednie uziemienie służą różnym celom i mogą być również wymagane, w zależności od instalacji i lokalnych przepisów elektrycznych.

JakPlastikowe wyłączniki nadprądoweDopasuj nowoczesne domy

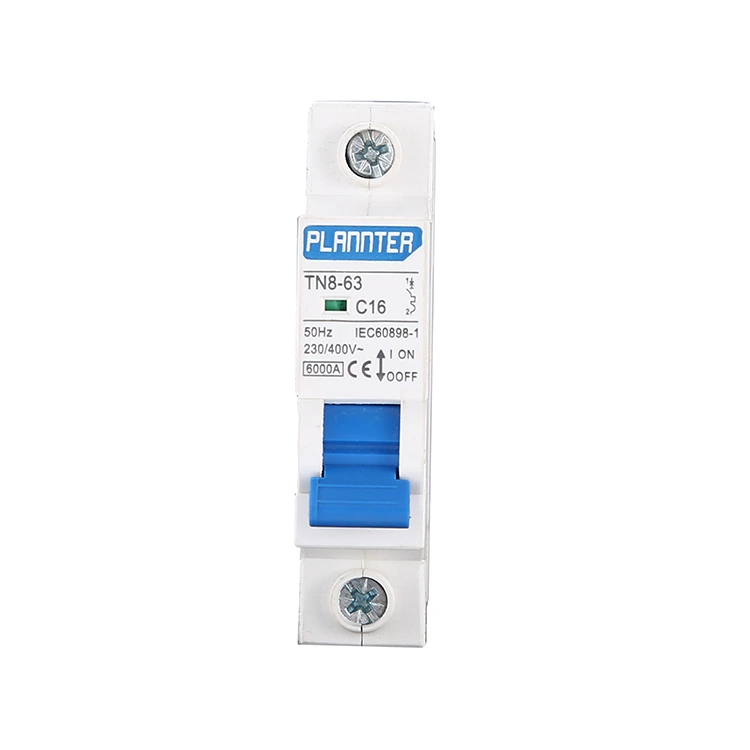

Miniaturowe wyłączniki automatyczne są powszechnie instalowane w tablicach rozdzielczych w celu ochrony poszczególnych obwodów odgałęzionych. Plastikowa obudowa zapewnia izolację elektryczną wokół elementów wewnętrznych, natomiast mechanizm przełączający i styki pełnią funkcję przerywania obwodu.

Materiał obudowy to tylko jedna część konstrukcji zabezpieczającej. Jego właściwości termiczne, ognioodporność, wytrzymałość mechaniczna, spójność wymiarowa i kompatybilność z elementami wewnętrznymi wpływają na wydajność produktu.

Kompaktowa konstrukcja pomaga również zorganizować wiele obwodów w ograniczonej przestrzeni panelu. Staje się to coraz bardziej istotne, ponieważ w instalacjach mieszkaniowych można umieścić dodatkowe urządzenia, urządzenia monitorujące i sprzęt do zarządzania energią.

Cechy te należy oceniać łącznie. Sama kompaktowa obudowa nie określa, czy wyłącznik jest odpowiedni dla konkretnego obwodu.

Co się stanie, gdy obwód zostanie przeciążony?

Weźmy pod uwagę kuchnię, w której jednocześnie działa czajnik, kuchenka mikrofalowa, toster i inne urządzenia. Jeśli ich łączne zapotrzebowanie przekracza dozwoloną pojemność obwodu, wyłącznik może się wyłączyć.

Przerwa może być niewygodna, ale sygnalizuje również, że w obwodzie wystąpiły nieprawidłowe warunki pracy. Prawidłową reakcją jest zidentyfikowanie przyczyny, a nie wielokrotne resetowanie urządzenia.

Do powtarzających się wyłączeń może przyczyniać się kilka problemów:

Nigdy nie należy zastępować wyłącznika modelem o większym prądzie, aby zapobiec niepożądanemu wyłączeniu. Zamiennik musi być zgodny z okablowaniem, konstrukcją obwodu i obowiązującymi wymogami ochrony.

Związek między elektryfikacją domu a bezpieczeństwem elektrycznym

Elektryfikacja budynków mieszkalnych zmienia wymagania stawiane istniejącej infrastrukturze elektrycznej. Pompy ciepła, ładowarki pojazdów elektrycznych, gotowanie indukcyjne i magazynowanie baterii mogą powodować znaczne dodatkowe obciążenia.

W czerwcu 2026 r. ABB podkreśliła, że ​​zarządzanie obciążeniem, ochrona obwodów, instalacja modułowa i zmieniające się wymagania dotyczące elektryfikacji budynków mieszkalnych są ważnymi kwestiami przy projektowaniu instalacji elektrycznej. Zmiany te pokazują, dlaczego planowanie obwodów musi uwzględniać zarówno bieżące zapotrzebowanie, jak i potencjalne przyszłe uzupełnienia.

Edycja amerykańskiego Krajowego Kodeksu Elektrycznego z 2026 r. uwzględnia także zmieniające się wymagania dotyczące instalacji elektrycznych i systemów zarządzania energią. Jej postanowienia mają zastosowanie do instalacji regulowanych tym kodeksem, chociaż lokalne przyjęcie i mające zastosowanie wymagania różnią się w zależności od jurysdykcji.

W miarę wzrostu zapotrzebowania gospodarstw domowych istniejąca tablica rozdzielcza może wymagać profesjonalnej oceny przed podłączeniem nowego sprzętu. Dodanie większej liczby wyłączników nie zwiększa automatycznie wydajności zasilania wejściowego, szyn zbiorczych ani istniejącego okablowania.

Dlaczego jakość materiału ma znaczenie w budowie młotów

Tworzywa sztuczne są szeroko stosowane w obudowach urządzeń elektrycznych, ponieważ odpowiednie polimery konstrukcyjne mogą zapewnić izolację, stabilność wymiarową i odporność na ciepło. Jednak nie wszystkie tworzywa sztuczne mają takie same właściwości użytkowe.

Wybór materiału musi uwzględniać temperaturę roboczą, oczekiwane naprężenia mechaniczne, proces produkcyjny i odpowiednie standardy produktu. Obudowa musi także zachować zamierzone właściwości w normalnych warunkach użytkowania.

Spójność produkcji jest równie ważna. Różnice w wymiarach formowanych mogą mieć wpływ na dopasowanie zespołu, natomiast niespójności w wewnętrznym rozmieszczeniu komponentów mogą mieć wpływ na działanie mechanizmu przełączającego.

Kontrola jakości wykracza zatem poza kontrolę wyglądu zewnętrznego. Odpowiednie kontrole mogą obejmować kontrolę wymiarów, działanie mechaniczne, działanie elektryczne, badanie wzrostu temperatury i weryfikację pod kątem obowiązujących norm produktu.

Dokładny program testów zależy od projektu produktu i standardów, według których oceniany jest młot.

Praktyczne kontrole przy wyborze zabezpieczenia obwodu

Wybór wyłącznika wymaga dopasowania urządzenia do instalacji elektrycznej, a nie wybierania wyłącznie na podstawie rozmiaru lub wyglądu.

Prąd znamionowy i pojemność przewodu: Wybrana wartość znamionowa musi chronić zainstalowane przewody zgodnie z obowiązującymi warunkami projektowymi.

Napięcie i częstotliwość znamionowa: Urządzenie musi być odpowiednie do sieci elektrycznej, w której będzie pracować.

Zdolność wyłączania: Znamionowa zdolność do przerywania prądu zwarciowego musi spełniać wymagania instalacji.

Konfiguracja biegunów: Liczba biegunów i układ przełączania muszą odpowiadać projektowi obwodu. Urządzenie jednobiegunowe nie nadaje się automatycznie do każdej konfiguracji zasilania.

Obowiązujące normy: Oznaczenia produktów, dokumentację testową i certyfikację należy sprawdzić pod kątem wymagań rynku docelowego.

Kompatybilność panelu: Przed instalacją należy wziąć pod uwagę ustalenia dotyczące montażu, połączenia zacisków, odstępy i wymagania dotyczące obudowy.

Kontrole te są szczególnie ważne w przypadku modernizacji starszych domów. Istniejące okablowanie, dostępna moc zasilania i stan tablicy rozdzielczej mogą ograniczać możliwość bezpiecznego wprowadzenia ulepszeń.

Wyłączniki automatyczne są częścią szerszego systemu bezpieczeństwa

Skuteczna ochrona elektryczna zależy od współdziałania kilku środków. Prawidłowy rozmiar kabla, bezpieczne zakończenia, odpowiednie urządzenia zabezpieczające, właściwe uziemienie i zgodność z lokalnymi przepisami elektrycznymi przyczyniają się do bezpieczniejszej pracy.

Miniaturowy wyłącznik automatyczny nie może zrekompensować złych praktyk w zakresie okablowania ani zastąpić żadnej innej formy ochrony elektrycznej. Zadziałanie wyłącznika nie zawsze oznacza, że ​​samo urządzenie jest uszkodzone. Przed przywróceniem obwodu do pracy należy zbadać podstawową przyczynę.

Dla właścicieli domów najbardziej przydatnym krokiem jest zorganizowanie wykwalifikowanej kontroli instalacji elektrycznej w przypadku częstego wyłączania się obwodów, okablowania wykazują oznaki uszkodzenia lub gdy planowany jest nowy sprzęt o dużym zapotrzebowaniu.

Patrząc w przyszłość: bezpieczniejsze okablowanie zaczyna się od projektu dźwiękowego

Ponieważ budynki mieszkalne zawierają coraz więcej urządzeń elektrycznych i technologii energetycznych, podstawy ochrony obwodów pozostają niezmienione: obciążenia elektryczne muszą być odpowiednio ocenione, przewody muszą być odpowiednio chronione, a sprzęt ochronny musi być odpowiedni dla instalacji.

Plastikowe wyłączniki nadprądowenadal pełnią ważną funkcję w wielu systemach dystrybucji niskiego napięcia, łącząc zwartą konstrukcję z zabezpieczeniem nadprądowym. Ich skuteczność zależy od odpowiedniego projektu produktu, konsekwentnej kontroli produkcji, prawidłowego doboru i prawidłowego montażu.

W przypadku firmy Zhejiang Pugao Electric Power Co., Ltd. (Pugao), której asortyment produktów elektrycznych niskiego napięcia obejmuje sprzęt do ochrony obwodów i sprzęt do dystrybucji energii, zasady te stanowią część szerszego kontekstu technicznego dotyczącego bezpieczeństwa elektrycznego w budynkach mieszkalnych. W miarę ewolucji wymagań dotyczących okablowania w domu najważniejszą kwestią pozostaje bezpieczna koordynacja każdego elementu systemu elektrycznego.
