Ochronnik przeciwprzepięciowy napięcia elektrycznego

Pugao(PLANNTER) specjalizuje się w produkcji ochronników przeciwprzepięciowych napięcia elektrycznego, monitorujących w czasie rzeczywistym stan napięcia, automatycznie i szybko odcinających zasilanie w przypadku przepięcia lub zbyt niskiego napięcia, skutecznie wydłużając żywotność sprzętu. Produkty obsługują dostosowywanie OEM/ODM i są dostarczane bezpośrednio z chińskich fabryk i są szeroko stosowane w domowych, biurowych, medycznych i przemysłowych systemach sterowania.

Jako profesjonalny producent i dostawca oferuje ochronniki przeciwprzepięciowe w przystępnych cenach. Ma prąd znamionowy 40A/63A i napięcie znamionowe 220V/230V. Jest łatwy i szybki w montażu, można go zamontować na szynie, można go w pełni zamontować w standardowej skrzynce rozdzielczej, a obudowa jest wykonana z materiału ognioodpornego. Można go łatwo podłączyć do obwodów domowych lub przemysłowych i nadaje się do ochrony obwodów w domach i małych fabrykach.

Uwaga: Proszę wykonać połączenia urządzeń zgodnie z typem połączenia. Proszę dostosować wartości ustawień nadprądowego, wysokiego i niskiego napięcia urządzenia zgodnie z wartościami prądu i napięcia roboczego obciążenia. W przeciwnym razie urządzenie może spowodować uszkodzenie.

Cechy techniczne

Konstrukcja z dwoma wyświetlaczami:Napięcie wejściowe i napięcie wyjściowe można zobaczyć na pierwszy rzut oka, co jest przydatne do wizualnej oceny aktualnego stanu i stanu zasilania sprzętu.

Programowalne progi:Możemy ustawić wartość przepięcia/podnapięcia i opóźniony czas przywracania zgodnie z zaprogramowanym sprzętem, aby uniknąć częstego przełączania.

Zastosowanie materiału o wysokiej izolacji:Ochronnik przeciwprzepięciowy napięcia elektrycznego wykorzystuje powłokę ognioodporną i materiał izolacyjny odporny na wysokie napięcie, który ma wysoki współczynnik bezpieczeństwa i długą żywotność.

Kluczowe kwestie dotyczące wyboru urządzenia przeciwprzepięciowego

Wybór słusznościOchronnik przeciwprzepięciowy napięcia elektrycznegowymaga zrozumienia kilku parametrów technicznych, aby zapewnić pełną ochronę wrażliwego sprzętu przed nieprzewidywalnymi wahaniami sieci. Jako ekspertDostawca z Chin, PUGAO (Plannter Electric) zaleca ocenę następujących czynników:

1. Napięcie zaciskania (poziom ochrony napięcia)

Jest to maksymalne napięcie, jakie zabezpieczenie pozwala przesłać do sprzętu podczas przepięcia.

• Próg bezpieczeństwa:Niższe napięcie zaciskania oznacza lepszą ochronę. Nasze zabezpieczenia posiadają programowalne progi (np. od 230 V do 300 V), dzięki czemu można precyzyjnie ustawić limit, jaki może wytrzymać Twój sprzęt.
• Dopasowanie sprzętu:Aby zapobiec przebiciu dielektryka, upewnij się, że napięcie zaciskania jest niższe niż napięcie wytrzymywane izolacji podłączonych urządzeń.

2. Czas reakcji

W przypadku skoku liczy się każda milisekunda. Wysoka jakośćOchronnik przeciwprzepięciowy napięcia elektrycznegomusi działać, zanim przepięcie dotrze do elementów wewnętrznych.

• Wyzwalanie milisekundowe:Nasze urządzenia zaprojektowano z myślą o szybkim odłączaniu, zwykle reagując w ciągu 20–50 ms, w zależności od rodzaju usterki.
• Natychmiastowa izolacja:Krótszy czas reakcji skutecznie zapobiega uszkodzeniu delikatnych obwodów półprzewodnikowych w komputerach i urządzeniach medycznych przez „pierwszą falę” przepięcia.

3. Ochrona

Oceń, jakie konkretne ryzyko obejmuje urządzenie, aby zapewnić kompleksową stabilność systemu.

• Nad/pod napięciem:Nie wszystkie skoki są „wysokie”. Długotrwałe niskie napięcie (spadki spadków) może spowodować spalenie silników klimatyzatorów i pomp równie łatwo, jak skok napięcia.
• Przetężenie i wyciek:Kompleksowe jednostki obejmują również monitorowanie prądu i tłumienie przepięć, aby chronić przed awariami obwodów wewnętrznych i efektami oświetlenia atmosferycznego.

4. Rodzaje ochrony przeciwprzepięciowej

Zrozumienie instalacji „Strefa” pomaga w wyborze właściwejOchronnik przeciwprzepięciowy napięcia elektrycznegodla Twojej placówki:

• Montaż na szynie (typ 2/3):Instaluje się je bezpośrednio w skrzynce rozdzielczej. Stanowią idealny wybór do domowych, biurowych i przemysłowych systemów sterowania, oferując scentralizowaną ochronę wielu obwodów odgałęzionych.
• Punkt użycia:Mniejsze urządzenia przeznaczone dla indywidualnych aktywów o dużej wartości.
• Klasa przemysłowa:Jednostki wykonane z trudnopalnych materiałów o wysokiej izolacji, zaprojektowanych specjalnie dla środowisk fabrycznych z dużymi obciążeniami indukcyjnymi.

5. Funkcje konserwacji i odzyskiwania

Krytyczną cechą nowoczesnych ochraniaczy jest ich zdolność do automatycznego przywracania zasilania.

• Funkcja automatycznego resetowania:Poszukaj ochraniaczy wyposażonych w programowalny opóźniony czas przywracania. Zapobiega to efektowi „migotania”, polegającemu na szybkim włączaniu i wyłączaniu zasilania, co może być bardziej szkodliwe niż pojedyncza przerwa.
• Monitorowanie wizualne:Konstrukcje z dwoma wyświetlaczami umożliwiają personelowi konserwacyjnemu szybką weryfikację stanu zasilania wejściowego bez konieczności stosowania zewnętrznych multimetrów.

Często zadawane pytania

Jaka jest różnica między listwą zasilającą a zabezpieczeniem przeciwprzepięciowym?

Listwa zasilająca zapewnia jedynie dodatkowe gniazdka, podczas gdyOchronnik przeciwprzepięciowy napięcia elektrycznegoaktywnie monitoruje i przerywa obwód podczas skoków lub spadków napięcia, aby zapobiec przepaleniu sprzętu.

Na co powinienem zwrócić uwagę przy zakupie zabezpieczenia przeciwprzepięciowego?

Poszukaj regulowanych progów napięcia, wysokiej jakości obudowy ognioodpornej i wysokiego prądu znamionowego przerywania (takiego jak 40 A lub 63 A), który odpowiada Twojemu całkowitemu obciążeniu.

Czy zabezpieczenia przeciwprzepięciowe zużywają się?

Tak. Z biegiem czasu powtarzające się narażenie na skoki napięcia może spowodować uszkodzenie elementów wewnętrznych. Wysokiej jakości ochraniacze z trwałymi materiałami izolacyjnymi wytrzymują dłużej, ale należy je okresowo sprawdzać pod kątem dokładności działania.

Czy potrzebuję zabezpieczenia przeciwprzepięciowego dla wszystkich urządzeń?

Jest wysoce zalecany do urządzeń z wrażliwymi silnikami lub tablicami kontrolnymi, takimi jak lodówki, sprzęt medyczny i przemysłowe systemy CNC, ponieważ są one najbardziej podatne na niestabilne napięcie.

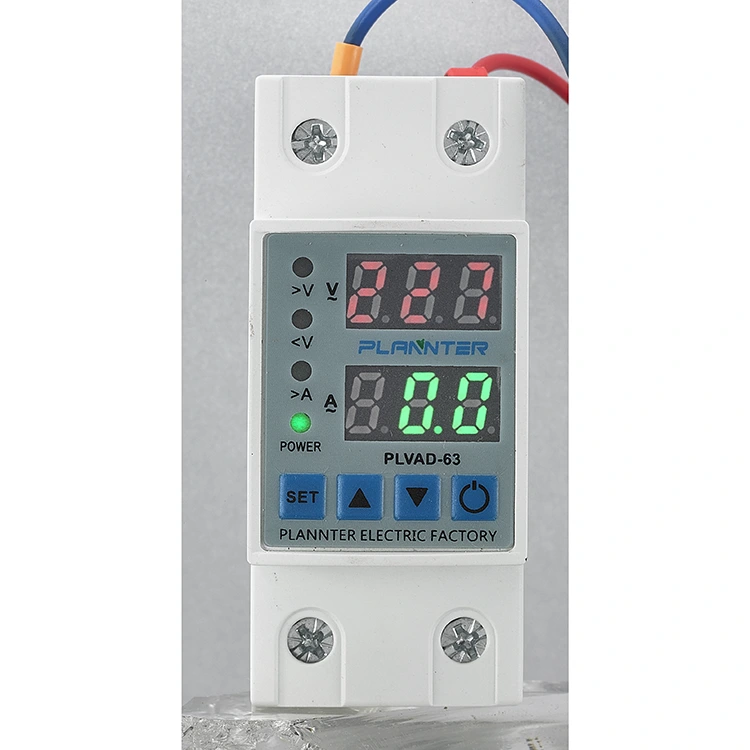

Wyświetlacz i przyciski

1 - Przycisk SET: Ten przycisk służy do zapisywania po ustawieniu/zmianie wartości przetężenia i wartości ustawień wysokiego/niskiego napięcia oraz błędów

czas oczekiwania.

2 - Przycisk W GÓRĘ: Zwiększa wymaganą wartość.

3 - Przycisk w dół: Zmniejsz wymaganą wartość.

4 - Przycisk ręcznego włączania/wyłączania: Służy do wyłączania wyjścia urządzenia. W tym stanie na ekranie wyświetlany jest komunikat „wyłączony”, a urządzenie nie wykona automatycznego resetu. Naciśnij ten przycisk ponownie, aby ponownie włączyć urządzenie do normalnej pracy (w warunkach, w których nie występuje usterka).

5 - Aktualny wyświetlacz

1. grupa wyświetlaczy: Podczas normalnej pracy w tej sekcji wyświetlana jest wartość napięcia wejściowego (sieciowego). Ekran świeci się światłem ciągłym, gdy nie ma usterki, i miga w przypadku usterki (przepięcia lub zbyt niskiego napięcia). Podczas programowania pokazuje odpowiednie wartości ustawień, takie jak przetężenie, progi wysokiego/niskiego napięcia, opóźnienie błędu i opóźnienie resetowania.

6 - Wyświetlacz napięcia

2. grupa wyświetlaczy: W normalnych warunkach pracy ta sekcja pokazuje aktualną wartość. Ekran pozostaje podświetlony w sposób ciągły, gdy nie ma żadnych usterek, i miga, jeśli wystąpi stan nadmiernego prądu. Podczas fazy programowania na tym wyświetlaczu wyświetlane są wartości numeryczne odpowiednich parametrów.

7 - Wskaźniki LED:

A>: Świeci się, gdy wykryty zostanie błąd związany z nadmiernym prądem.

V>: Świeci się, gdy wystąpi awaria wysokiego napięcia.

V<: Świeci się, gdy wystąpi błąd związany z niskim napięciem.

Out: Świeci się, gdy urządzenie rozpoczyna pracę w trybie wyjściowym.

Schemat połączenia

Przewody neutralny i fazowy wychodzące z głównego źródła zasilania należy podłączyć do zacisków „N” i „L” oznaczonych jako Wejście urządzenia.

Linie neutralne i fazowe sprzętu, który ma być chroniony przed przepięciami i podnapięciami, należy podłączyć do zacisków „N” i „L” znajdujących się w sekcji wyjściowej urządzenia.

Wymiary
