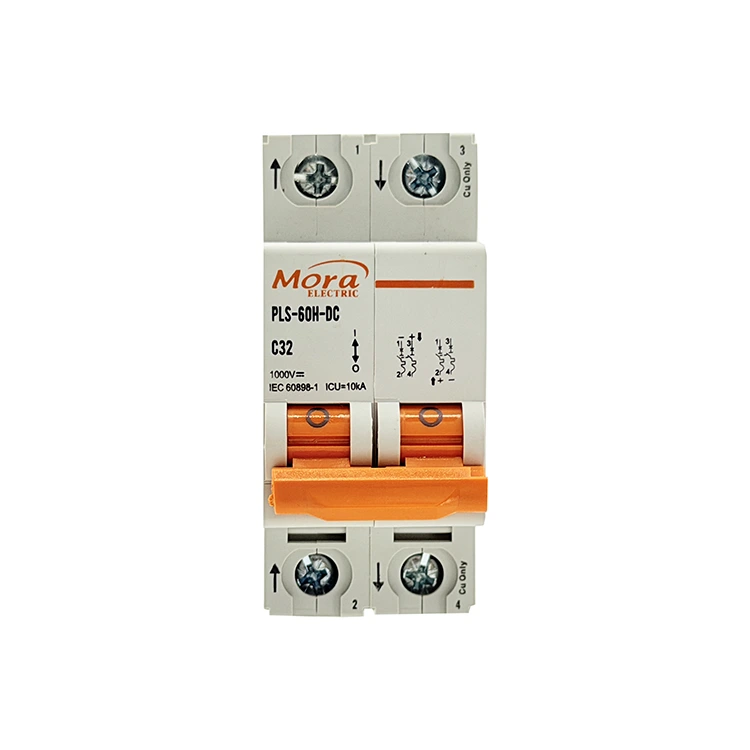

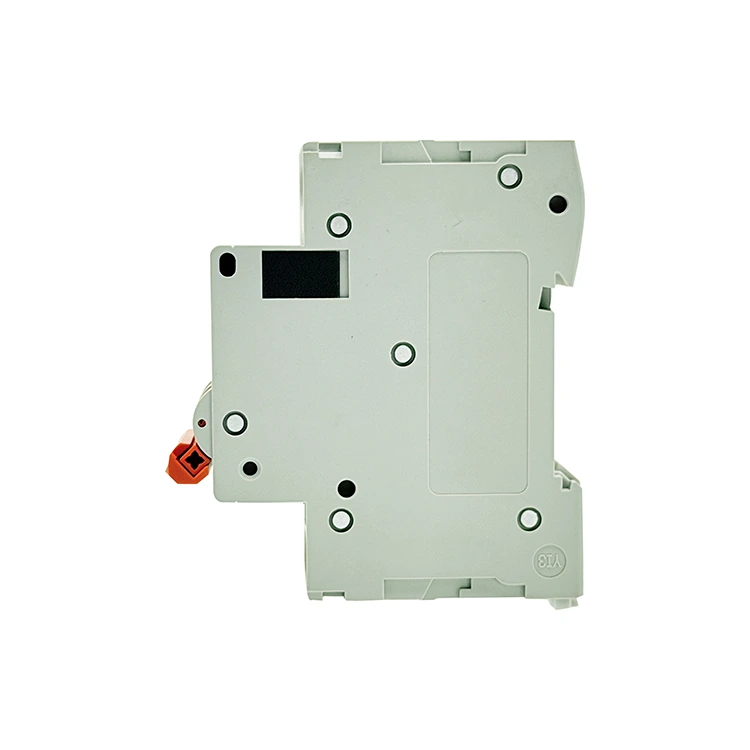

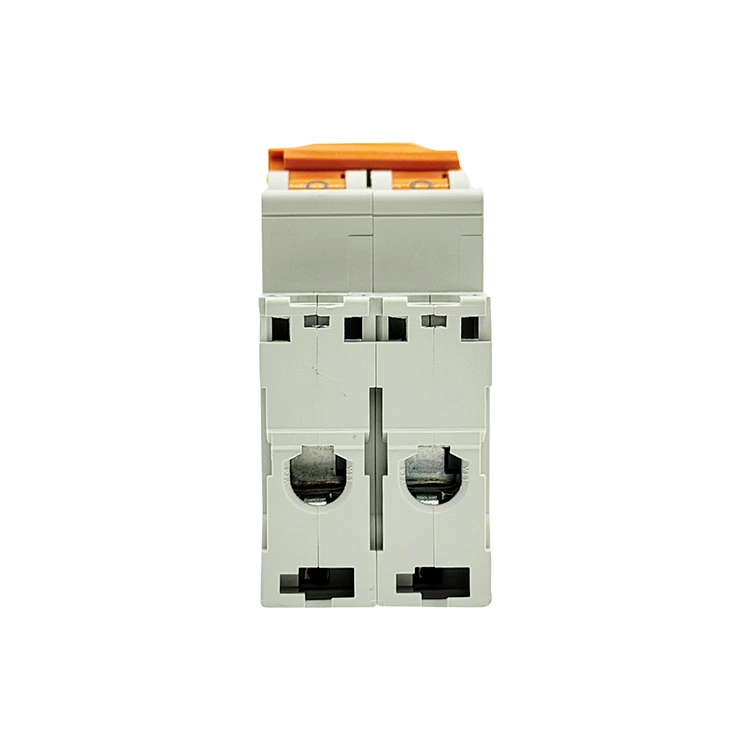

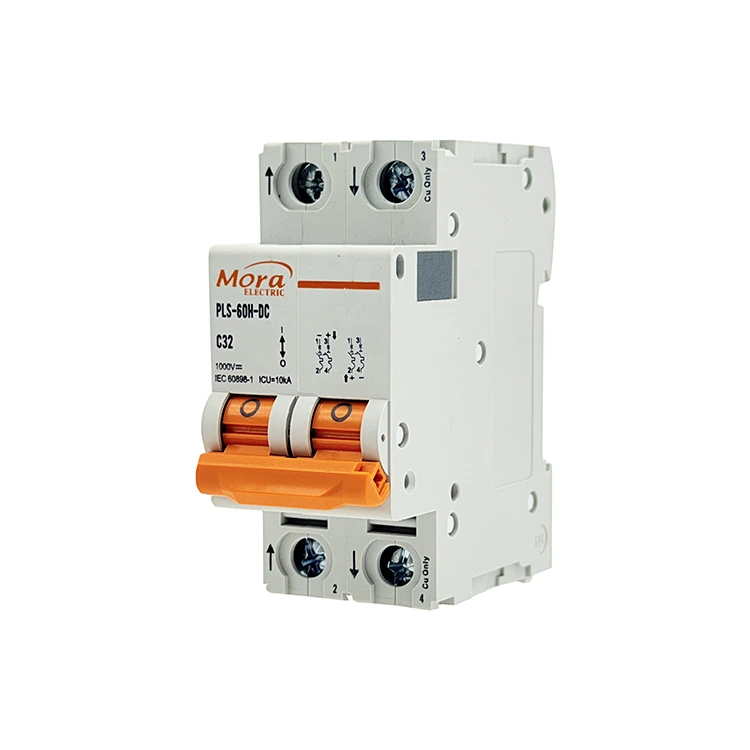

C65 2-biegunowy wyłącznik prądu stałego

Jako zaufana fabryka 2-biegunowych wyłączników prądu stałego C65 z siedzibą w Chinach, PUGAO (Mora) produkuje wielobiegunowe przełączniki niskiego napięcia przeznaczone do jednoczesnego przerywania linii dodatniej i ujemnej; ten wyłącznik termomagnetyczny 2P opiera się na automatycznym zgrzewaniu punktowym i podwójnych komorach łuku magnetycznego o dużej pojemności, aby sprostać wymagającym wymaganiom telekomunikacyjnym i fotowoltaicznym.

Definicja techniczna

2-biegunowy wyłącznik prądu stałego C65 to zintegrowane elektromechaniczne urządzenie zabezpieczające zaprojektowane do zarządzania i przerywania pętli prądu stałego (DC) o wyższym napięciu do 500 V. Podczas gdy rozwiązania jednobiegunowe przerywają tylko jedną stronę linii, konfiguracja 2-biegunowa obsługuje jednocześnie przewód dodatni i ujemny. Ta dwuliniowa przerwa zapewnia pełną izolację galwaniczną i ma kluczowe znaczenie w przypadku nieuziemionych sieci pływających.

Nasz miniaturowy wyłącznik automatyczny 2P łączy dwa niezależne bieguny za pomocą wewnętrznego mechanizmu wyzwalającego. Jeśli którykolwiek z biegunów wykryje błąd, obie linie natychmiast się otwierają, zapobiegając przepływowi wstecznemu napięcia przez pozostały przewód.

Pływające panele fotowoltaiczne 500 V

W panelach fotowoltaicznych, w których napięcie systemu jest zwiększane w celu maksymalizacji wydajności falownika, uziemienie linii ujemnej jest często niepraktyczne. 2-biegunowy wyłącznik prądu stałego C65 jest podłączony do dodatniego i ujemnego wyjścia ciągu fotowoltaicznego. Izolując obie biegunowości, całkowicie eliminuje ryzyko porażenia prądem doziemnym podczas dziennych pętli konserwacyjnych.

Systemy magazynowania energii akumulatorowej o dużej pojemności

Przemysłowe banki akumulatorów i konfiguracje magazynowania energii słonecznej poza siecią często działają w konfiguracjach o napięciu od 120 V do 400 V prądu stałego. Urządzenie jednobiegunowe nie może bezpiecznie usunąć zwarcia z podwójnym uziemieniem w tych obwodach. Wdrożenie tego 2-biegunowego systemu gwarantuje, że zwarcie w dowolnym miejscu obudowy akumulatora spowoduje czyste i kompleksowe wyłączenie.

Infrastruktura szybkiego ładowania pojazdów elektrycznych

Komercyjne stacje szybkiego ładowania wykorzystują ścieżki prądu stałego wysokiego napięcia do przesyłania energii do akumulatorów pojazdów. Ten wyłącznik automatyczny pełni funkcję lokalnego punktu kontrolnego izolacji pomiędzy wewnętrznym obwodem prostownika a głównym przewodem zasilającym, umożliwiając technikom serwisowym mechaniczne odcięcie wszystkich linii zasilających jednocześnie.

Dane techniczne

Wymienione poniżej limity wydajności i surowce są weryfikowane na zautomatyzowanych stanowiskach testowych w naszej hali produkcyjnej:

Zalety techniczne 2-biegunowego wyłącznika prądu stałego C65

1. Dwubiegunowe synchroniczne połączenie wyzwalające

Kiedy na jednej szynie wystąpi zwarcie wysokiego napięcia, asymetryczny skok napięcia może uszkodzić falowniki lub serwery danych. Nasz 2-biegunowy wyłącznik prądu stałego C65 jest wyposażony w wewnętrzny mechaniczny wyzwalacz łączący oba wewnętrzne bieguny. Nawet jeśli zwarcie wystąpi wyłącznie na szynie dodatniej, wewnętrzne połączenie mechanicznie wymusza otwarcie obu biegunów w ciągu 5 milisekund, usuwając potencjalne wektory zagrożenia z całego podobwodu.

2. Wygaszanie łuku z magnesami trwałymi połączonymi szeregowo

Wyższe napięcia prądu stałego generują dłuższe i intensywniejsze łuki elektryczne, gdy styki się rozdzielają. Aby temu przeciwdziałać, nasz wyłącznik 2P kieruje ścieżkę prądu przez dwie odrębne komory łukowe połączone szeregowo. Każda komora zawiera wbudowane magnesy trwałe, które wykorzystują siłę elektromagnetyczną do rozciągania łuku i wpychania go do dwóch oddzielnych 9-płytowych stalowych kratek chłodzących. Ta dwukomorowa konstrukcja rozdziela napięcie łuku, gasząc energię prądu stałego o napięciu 500 V szybciej niż układ jednobiegunowy.

3. Zautomatyzowana produkcja i stała kalibracja

Różnice w montażu wewnętrznym mogą powodować opóźnienie jednego bieguna w stosunku do drugiego podczas zdarzenia wyzwalającego, powodując przejściowe niezrównoważenie linii. PUGAO (Mora) eliminuje tę zmienną ludzką, korzystając z w pełni zautomatyzowanej linii produkcyjnej naszych miniaturowych wyłączników automatycznych. Wykrawanie, zgrzewanie punktowe i wewnętrzne rozmieszczanie komponentów są zarządzane przez zautomatyzowane maszyny, zapewniające identyczne rezystancje wewnętrzne i synchroniczny czas mechaniczny na obu biegunach.

Typowe rozwiązania diagnostyczne

• Wyłącznik automatyczny załącza się natychmiast po przełączeniu do pozycji „ON”. Przyczyna podstawowa: Występuje bezpośrednie zwarcie między dodatnim i ujemnym przewodem dystrybucyjnym poniżej lub wystąpiło uszkodzenie uziemienia w nieuziemionym systemie. Rozwiązanie: Odizoluj wyłącznik. Użyj testera rezystancji izolacji (megomierza) w wiązce przewodów za kablem, aby zlokalizować zwarcie w przewodach lub uszkodzone osłony izolacyjne. Upewnij się, że całkowity prąd ciągły nie przekracza wartości znamionowej.

• Na jednym porcie terminala pojawia się miejscowe topnienie lub przypalenie Główna przyczyna: Śruba zaciskowa nie została dokręcona zalecanym momentem podczas instalacji lub niedopasowane rozmiary przewodów spowodowały poluzowanie się miedzianych żył. Rozwiązanie: Odetnij zwęglone lub utlenione końcówki kabli. Zdejmij ponownie izolację, włóż całkowicie czysty rdzeń przewodu do zacisku tunelowego i za pomocą skalibrowanego narzędzia dokręć śrubę momentem 2,5 Nm.

Często zadawane pytania techniczne

Dlaczego w systemie 500 V prądu stałego należy zastosować wyłącznik 2-biegunowy, zamiast podłączać dwa wyłączniki jednobiegunowe obok siebie?

Niezależne wyłączniki jednobiegunowe nie mają wewnętrznego połączenia mechanicznego. Jeśli wystąpi awaria, jeden wyłącznik może otworzyć się ułamek milisekundy przed drugim lub jeden z wyłączników może nie zadziałać całkowicie. Powoduje to, że przeciwległa szyna jest całkowicie pod napięciem i powoduje zwrotne napięcie do systemu, co stwarza zagrożenie dla personelu serwisowego i powoduje uszkodzenie sprzętu.

Co dzieje się w komorach podwójnego łuku, jeśli dochodzące linie dodatnie i ujemne zostaną skrzyżowane?

Okablowanie skrosowane zmienia kierunek pętli prądowej przechodzącej przez elementy wewnętrzne. Kiedy styki pękną, wewnętrzne magnesy trwałe będą ciągnąć łuk elektryczny w dół, w kierunku mechanicznych mechanizmów zatrzaskowych, zamiast wpychać go w górę do stalowych kratek chłodzących. Łuk uwięziony szybko stopi wewnętrzne elementy i zewnętrzną obudowę PA66.

W jaki sposób wysokie ciepło otoczenia wewnątrz zewnętrznych obudów kolektorów słonecznych wpływa na działanie tego 2-biegunowego urządzenia?

Nasze bimetaliczne elementy przeciążeniowe są skalibrowane do standardowej wartości bazowej 30°C. Jeśli słaba wentylacja skrzynki w połączeniu z ciepłem otoczenia podniesie temperaturę wewnętrzną do 55°C, wewnętrzne elementy wewnątrz 2-biegunowego wyłącznika prądu stałego C65 rozszerzają się przed planowanym terminem. Powoduje to przesunięcie efektywnego progu zadziałania termicznego do około 83% wartości znamionowej z tabliczki znamionowej, co wymaga albo aktywnej wentylacji, albo obniżenia docelowego obciążenia.
