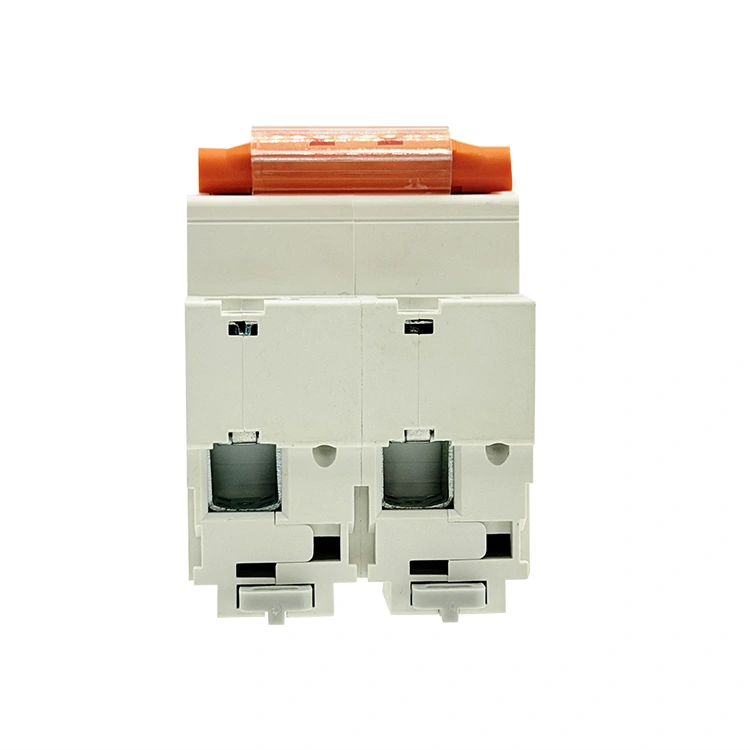

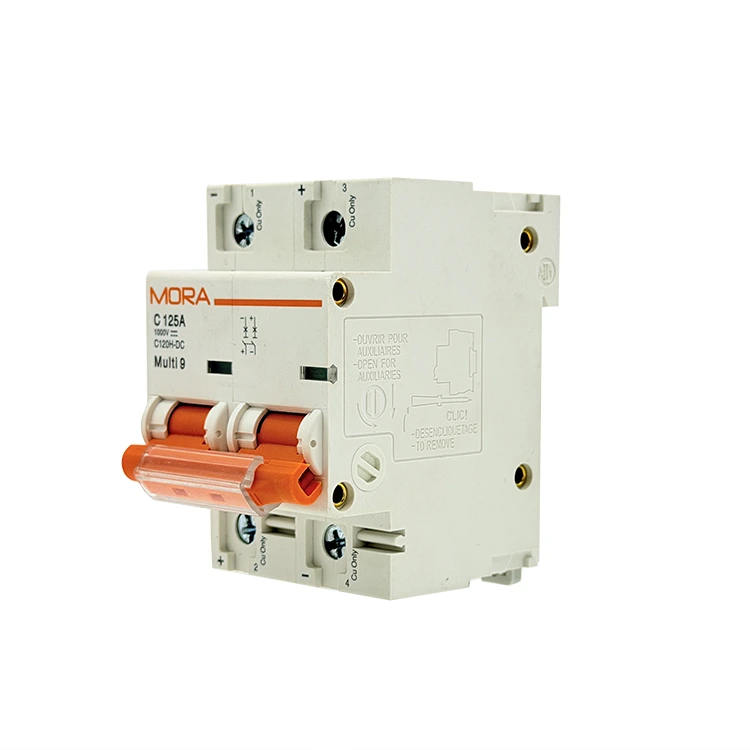

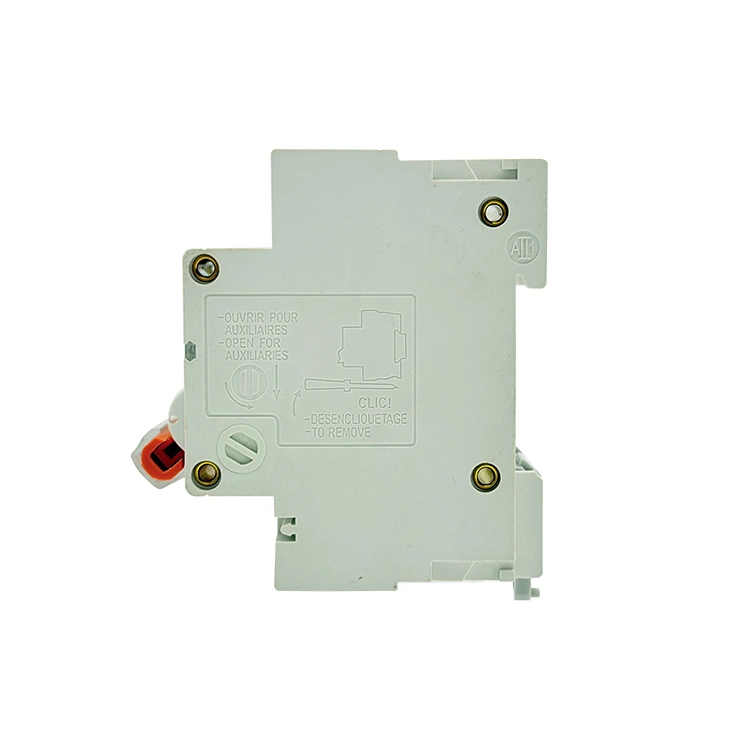

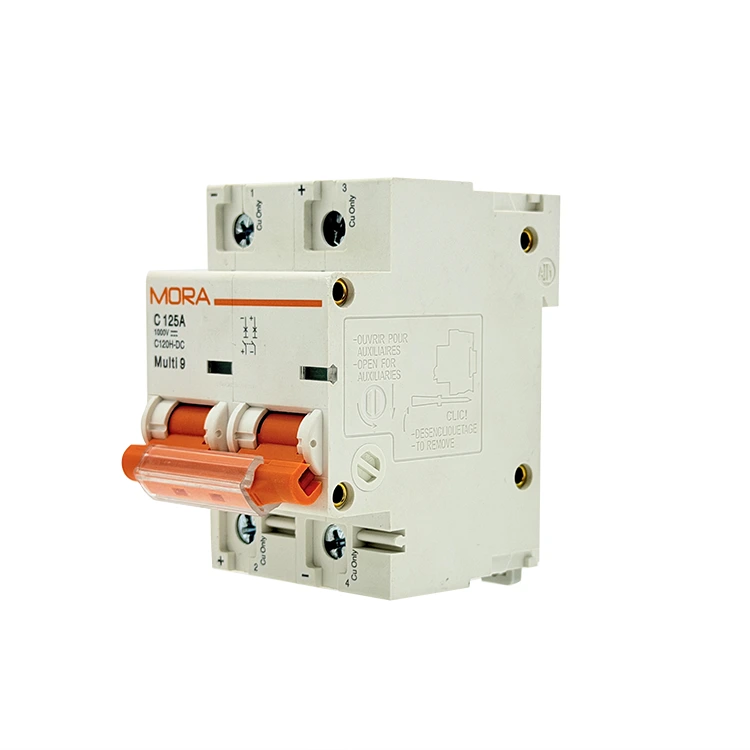

Miniaturowy wyłącznik automatyczny 2P DC serii NC

Jako zaawansowana fabryka miniaturowych wyłączników automatycznych 2P DC serii NC z siedzibą w Chinach, PUGAO (Mora) produkuje wysokowydajne dwubiegunowe przełączniki ochronne o zwiększonej zdolności wyłączania i opływowej ramie modułowej. Każda jednostka wykorzystuje zautomatyzowane zgrzewanie punktowe i zoptymalizowane podwójne prowadnice łuku z magnesami trwałymi, aby chronić krytyczną infrastrukturę telekomunikacyjną, magazynowanie energii i komercyjną infrastrukturę fotowoltaiczną.

Co odróżnia serię NC od standardowych wyłączników prądu stałego?

Przemysłowe sieci prądu stałego szybko się rozwijają, zmierzając w kierunku wyższych gęstości energii i węższych konfiguracji szaf. Podczas gdy tradycyjne wyłączniki do zastosowań mieszkaniowych pogarszają rozpraszanie ciepła po skurczeniu, miniaturowy wyłącznik nadprądowy 2P DC serii NC charakteryzuje się przeprojektowaną wewnętrzną architekturą strukturalną, zaprojektowaną specjalnie z myślą o zastosowaniach komercyjnych o wysokiej niezawodności.

Integrując dwubiegunową izolację fizyczną w oszczędzającej miejsce modułowej obudowie, seria NC minimalizuje powierzchnię płyty czołowej wewnątrz tablic rozdzielczych, jednocześnie zwiększając wewnętrzne odległości upływu – najkrótszą ścieżkę wzdłuż powierzchni materiału izolacyjnego pomiędzy dwiema częściami przewodzącymi – aby zapobiec zlokalizowanym błędom śledzenia.

Huby łączące energię słoneczną o dużej gęstości

Nowoczesne konfiguracje fotowoltaiczne wymagają kompaktowych komponentów, aby zmieścić więcej wejść szeregowych w mniejszych obudowach zewnętrznych. Seria NC umożliwia czyste grupowanie matryc obok siebie, zarządzając zarówno dodatnimi, jak i ujemnymi szynami powrotnymi ciągu 600 V DC w kompaktowym profilu obudowy bez poświęcania wentylacji z prześwitem bocznym.

Scentralizowane banki baterii telekomunikacyjnych

W przypadku systemów komunikacyjnych zasilanych stabilizowanymi akumulatorami niskiego i średniego napięcia, usunięcie usterki bez upuszczania całej szafy ma kluczowe znaczenie. Ten miniaturowy wyłącznik automatyczny zapewnia niezależną ochronę obwodu odgałęzionego, natychmiastowo izolując pojedyncze ciągi akumulatorów lub moduły ładujące, podczas gdy sąsiednie operacje pozostają pod napięciem.

Specyfikacje materiałów

Poniższa matryca inżynieryjna przedstawia podstawowe parametry operacyjne zweryfikowane na naszych zautomatyzowanych fabrycznych liniach testowych:

W jaki sposób seria NC osiąga zdolność wyłączania 10 kA?

1. Kanały wydmuchowe o podwójnej sile magnetycznej

Przy wyższych napięciach, do 600 V prądu stałego, zaciągnięcie łuku elektrycznego może z łatwością przekształcić się w utrzymujący się łuk plazmowy, który całkowicie topi standardowe styki wyłącznika automatycznego. Miniaturowy wyłącznik automatyczny 2P DC serii NC radzi sobie z tym problemem dzięki podwójnym magnesom trwałym o wysokiej wytrzymałości osadzonym po obu stronach każdej ścieżki styku. Kiedy styki się rozłączają, magnesy wytwarzają kierunkowe pole magnetyczne, które natychmiast rozciąga łuk, wypychając go ze srebrnych podkładek i wdmuchując do wytrzymałej 11-płytowej stalowej rynny łukowej, gdzie jest on dzielony i schładzany w ciągu 4,5 milisekundy.

2. Szybkie mechaniczne połączenie krzyżowe

Podział szyny dodatniej i ujemnej na dwa różne bieguny oznacza, że ​​obie ścieżki muszą otwierać się dokładnie w tym samym czasie. Seria NC wykorzystuje wewnętrzny wyzwalacz poprzeczny, który blokuje ze sobą oba mechanizmy mechaniczne. Jeżeli po stronie dodatniej wystąpi błąd przetężenia, szyna wewnętrzna mechanicznie wyłączy biegun ujemny dokładnie w tej samej chwili, zapewniając całkowitą izolację galwaniczną i zapobiegając niebezpiecznemu cofaniu się napięcia.

3. Zautomatyzowane laserowe zgrzewanie punktowe i kalibracja

Ręczny montaż komponentów wprowadza zmiany strukturalne, które mogą powodować nierówny opór wewnętrzny pomiędzy dwoma biegunami. PUGAO (Mora) eliminuje tę zmienną ludzką, produkując serię NC na w pełni zautomatyzowanej linii produkcyjnej mikrołamaczy. Zaawansowane laserowe zgrzewarki punktowe blokują miedziane boczniki, bimetale i cewki magnetyczne w precyzyjnym geometrycznym ułożeniu, zapewniając zrównoważone rezystancje wewnętrzne i dopasowane krzywe wyzwalania w każdej partii produkcyjnej.

Protokół instalacji terenowej

1. Sprawdź napięcie zerowe:Odłącz zasilanie pętli. Otwórz wszystkie poprzedzające wyłączniki solarne lub łączniki izolujące akumulator. Użyj multimetru cyfrowego, aby przetestować zarówno dodatni, jak i ujemny kabel wejściowy, potwierdzając, że występuje napięcie 0 V przed podłączeniem przewodów do portów zacisków.

2. Zatrzaśnij na szynie DIN:Mocowanie szynowe. Zawieś górny tylny wspornik ramy serii NC na standardowej szynie DIN 35 mm. Dociśnij mocno dolną krawędź obudowy, aż plastikowy suwak obciążony sprężyną zatrzaśnie się w odpowiednim położeniu względem szyny.

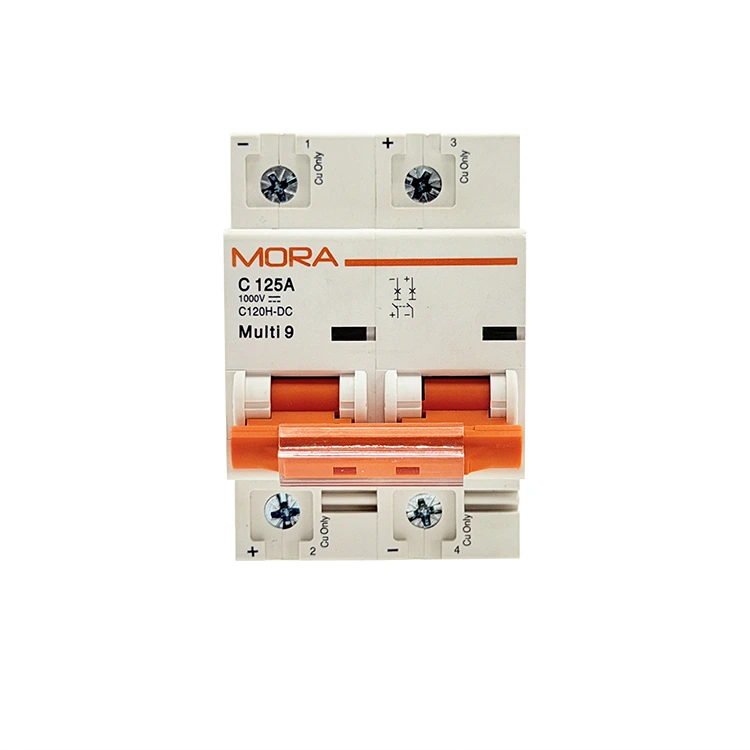

3. Dopasuj znaczniki polaryzacji:Dopasowanie polaryzacji. Sprawdź symbole (+) i (-) wytłoczone na przedniej powierzchni miniaturowego wyłącznika automatycznego 2P DC serii NC. Podłącz przychodzący kabel dodatni do górnej części bieguna 1 (oznaczony jako dodatni), a dochodzący kabel ujemny do górnej części bieguna 2 (oznaczony jako ujemny). Ostrzeżenie: Odwrócenie tego układu zapobiega wpychaniu łuku do kanałów chłodzących przez magnesy wewnętrzne.

4. Śruby zacisków dynamometrycznych:Bezpieczne połączenie. Włóż całkowicie odizolowane żyły miedziane do ząbkowanych zacisków tunelowych. Za pomocą skalibrowanego śrubokręta dynamometrycznego dokręcić śruby zacisków momentem 2,0–2,5 Nm. Luźne połączenia zacisków generują miejscowe ciepło, które prowadzi do przedwczesnego wyłączenia termicznego.

Często zadawane pytania dotyczące aplikacji

Co sprawia, że ​​zdolność wyłączania 10 kA serii NC jest bezpieczniejsza niż standardowe alternatywy 6 kA dla systemów akumulatorowych?

Banki akumulatorów mogą w przypadku zwarcia bezpośredniego dostarczać ogromne prądy zwarciowe w ciągu milisekund. W wyłączniku o prądzie znamionowym zaledwie 6 kA może dojść do zespawania styków lub pęknięcia obudowy, jeśli energia zwarcia przekroczy granice mechaniczne. Ulepszona wartość znamionowa 10 kA miniaturowego wyłącznika automatycznego 2P DC serii NC gwarantuje, że może on bezpiecznie usunąć poważne, wysokoenergetyczne zwarcia akumulatora bez niszczenia obudowy wyłącznika lub uszkadzania pobliskich elementów.

Czy wyłącznik 2P serii NC można podłączyć w pętli szeregowej, aby wytrzymać wyższe napięcia prądu stałego?

Tak. Jeśli napięcie w systemie przekracza wartość znamionową dla pojedynczego bieguna, można poprowadzić przewód dodatni przez oba bieguny szeregowo (wchodząc na górę bieguna 1, skacząc z dołu bieguna 1 na górę bieguna 2 i wychodząc na dół bieguna 2). Powoduje to rozdzielenie całkowitego napięcia na dwie oddzielne komory łukowe, umożliwiając wyłącznikowi bezpieczne zarządzanie wyższymi napięciami całkowitymi.

W jaki sposób projektanci powinni uwzględnić wysokie ciepło otoczenia wewnątrz szczelnych obudów zewnętrznych?

Wewnętrzne paski bimetaliczne są kalibrowane przy standardowej temperaturze bazowej wynoszącej 30°C. Po zamontowaniu w niewentylowanej skrzynce przyłączeniowej na zewnątrz, gdzie ciepło otoczenia i bezpośrednie światło słoneczne podnoszą temperaturę wewnętrzną do 55°C, elementy bimetaliczne wstępnie się rozszerzają. Obniża to rzeczywisty punkt zadziałania termicznego do około 83% do 85% prądu znamionowego. Aby zapobiec niepotrzebnemu wyłączaniu, inżynierowie powinni albo zintegrować pasywne żaluzje chłodzące, albo zwiększyć parametry znamionowe wyłącznika, stosując standardowe tabele obniżania wartości znamionowych pod wpływem ciepła.
