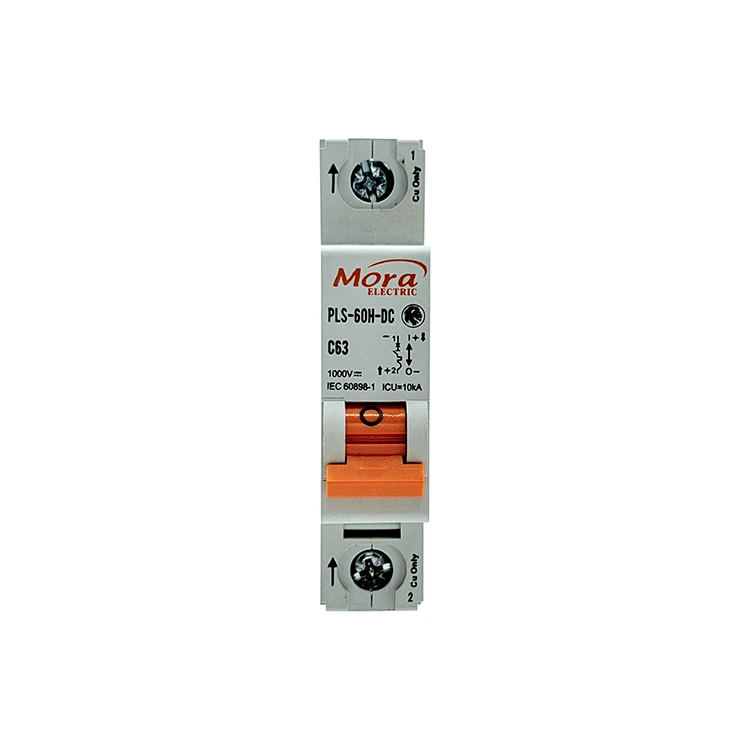

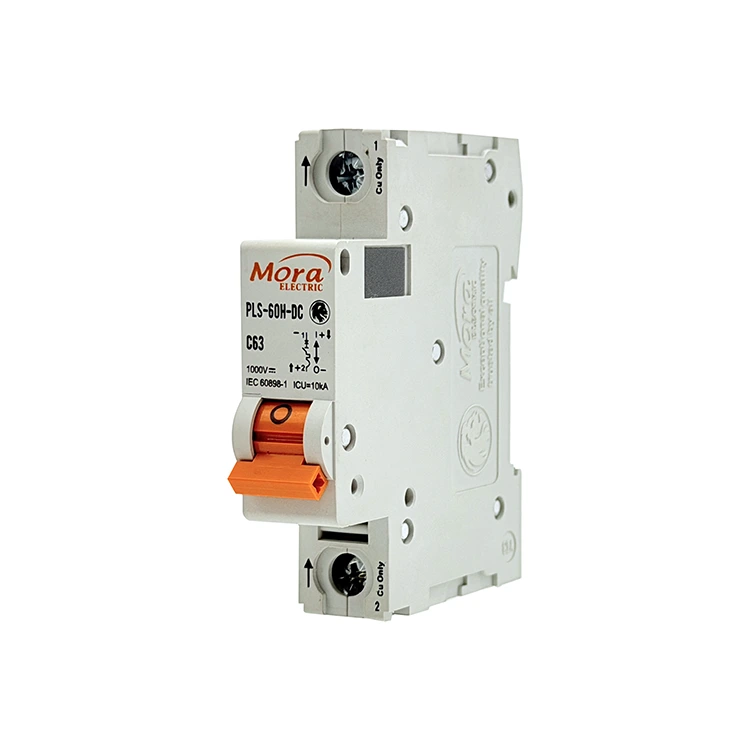

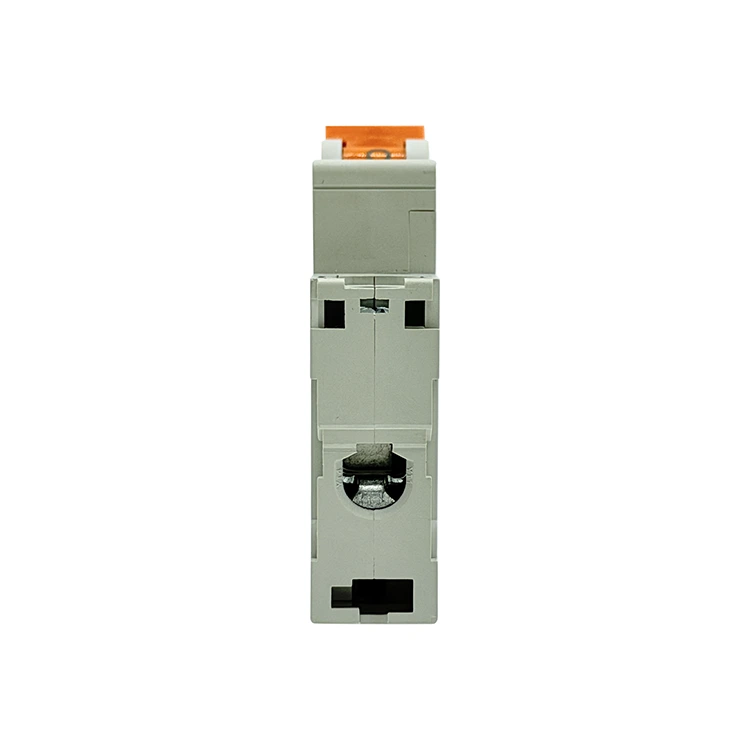

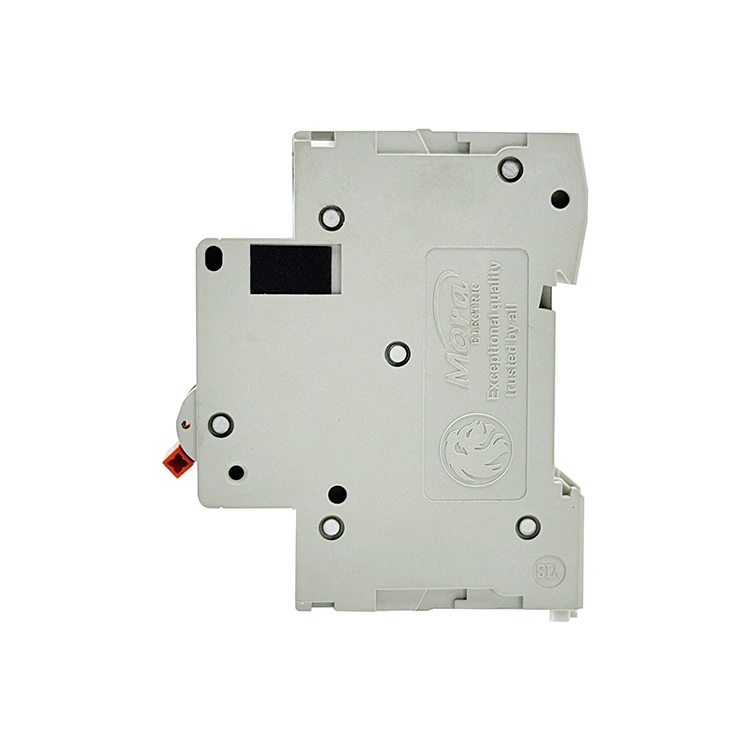

C65 1-biegunowy wyłącznik obwodu prądu stałego

PUGAO (marka: Mora) działa jako wyspecjalizowana fabryka 1-biegunowych wyłączników prądu stałego C65 w Chinach, dostarczająca wytrzymałe jednobiegunowe przełączniki zaprojektowane specjalnie do zastosowań prądu stałego; nasz wyłącznik termomagnetyczny 1P jest wyposażony w system gaszenia łuku z magnesami trwałymi, który eliminuje przepalanie styków w ciągach fotowoltaicznych i sieciach telekomunikacyjnych.

Definicja techniczna i zastosowania praktyczne

1-biegunowy wyłącznik prądu stałego C65 to mechaniczny przełącznik przeznaczony do ochrony jednofazowych pętli elektrycznych prądu stałego. W przeciwieństwie do linii prądu przemiennego (AC), pętla prądu stałego nie ma naturalnego punktu przejścia przez zero. Gdy styki otwierają się pod obciążeniem, powstający łuk elektryczny jest ciągły i bardzo stabilny.

Nasz jednobiegunowy wyłącznik izoluje szynę dodatnią obwodu prądu stałego, wykorzystując ukierunkowaną siłę mechaniczną i przyspieszenie magnetyczne, aby przerwać zwarcia, zanim spowodują one uszkodzenie termiczne całego systemu.

Systemy fotowoltaiczne

W domowych i komercyjnych układach fotowoltaicznych poszczególne ciągi paneli wytwarzają ciągłe napięcie prądu stałego. Ten wyłącznik instaluje się w skrzynkach przyłączeniowych w warstwie wyjściowej (w zakresie od 12 V do 250 V DC). Izoluje poszczególne ciągi, zapobiegając rozprzestrzenianiu się zwarć prądu wstecznego lub zwarć w układzie fotowoltaicznym.

Telekomunikacyjne centra danych i systemy UPS

Nowoczesny sprzęt komunikacyjny działa w systemach zasilania awaryjnego z akumulatorów o napięciu od 48 V do 110 V DC. 1-biegunowy wyłącznik prądu stałego C65 zapewnia ukierunkowaną ochronę poszczególnych szaf sprzętowych, izolując zlokalizowane awarie komponentów bez przerywania zasilania sąsiednich systemów sieciowych.

Automatyka przemysłowa

Zlokalizowane przemysłowe pętle sterowania prądem stałym, systemy transportu materiałów i wewnętrzne obwody zarządzania akumulatorami pojazdów elektrycznych wykorzystują jednobiegunowe wyłączniki w celu ustanowienia odrębnych, bezpiecznie izolowanych stref zasilania pomiędzy modułami ładowania a magazynem akumulatora głównego.

Dane techniczne

Poniższa tabela przedstawia znormalizowane limity operacyjne i składy materiałów zweryfikowane na naszych stanowiskach testowych kontroli jakości:

Podstawowe zalety techniczne

1. Wygaszanie łuku magnetycznego w ciągu 5 milisekund

Łuki prądu stałego mogą zniszczyć styki miedziane w ułamku sekundy, jeśli nie zostaną odpowiednio zabezpieczone. Aby rozwiązać ten problem, nasz 1-biegunowy wyłącznik prądu stałego C65 zawiera dwa wewnętrzne magnesy trwałe. Kiedy wystąpi usterka i styki się rozłączą, pole magnetyczne odpycha łuk od powierzchni styku i kieruje go do 9-płytowej stalowej kratki chłodzącej. Siatka rozdziela, chłodzi i gaśnie łuk w ciągu 5 milisekund, minimalizując zużycie powierzchni stykowych.

2. Precyzyjna bimetaliczna kontrola przeciążenia

Ciągłe przeciążenia stopniowo pogarszają izolację przewodów, stwarzając poważne zagrożenie pożarowe. PUGAO (Mora) wykorzystuje skalibrowane paski bimetaliczne składające się z dwóch połączonych metali o różnym współczynniku rozszerzalności cieplnej. Ciągłe przetężenie nagrzewa taśmę, powodując jej przewidywalne zgięcie i wyzwalając dźwignię wyłączającą. Taka konfiguracja mechaniczna zapobiega fałszywym wyłączeniom powodowanym przez krótkie skoki rozruchu, zapewniając jednocześnie niezawodną izolację podczas rzeczywistych przeciążeń.

3. Zautomatyzowane zgrzewanie punktowe

Ręczny montaż wewnętrzny może prowadzić do zmiennych rezystancji połączeń i niespójnych punktów wyzwalania. Nasz zakład produkcyjny wykorzystuje zautomatyzowaną linię montażową wyposażoną w zautomatyzowane urządzenia do zgrzewania punktowego. Mocując wewnętrzne miedziane boczniki i mechanizmy wyzwalające w precyzyjnych pozycjach, zapewniamy jednolity opór wewnętrzny we wszystkich seriach produkcyjnych, zapobiegając miejscowemu przegrzaniu wewnątrz szaf rozdzielczych.

Instalacja w terenie

1. Odizoluj źródło zasilania:Konfiguracja bezpieczeństwa. Otwórz główny odłącznik układu solarnego lub blok bezpieczników izolujących akumulator przed nim. Przed zamontowaniem sprzętu 1-biegunowego wyłącznika prądu stałego C65 użyj skalibrowanego multimetru cyfrowego, aby sprawdzić, czy na linii wejściowej występuje napięcie 0 V.

2. Przymocuj do szyny DIN:Zespół obudowy. Zatrzaśnij podstawę wyłącznika na standardowej szynie DIN 35 mm. Upewnij się, że zarówno górny, jak i dolny, sprężynowe zaciski mocujące są mocno zablokowane na swoim miejscu, zapobiegając ruchowi podczas obsługi dźwigni przełączającej.

3. Dopasuj wskaźniki polaryzacji:Krytyczny krok. Wyłączniki prądu stałego są kierunkowe. Znajdź wskaźniki (+) i (-) wytłoczone obok portów terminala. Dodatni przewód zasilający musi zostać podłączony do wyznaczonego dodatniego zacisku wejściowego. Odwrócenie tego okablowania zapobiega przyciąganiu łuku elektrycznego przez magnesy wewnętrzne do kratki chłodzącej.

4. Zaciski przewodu momentu obrotowego:Ostateczna weryfikacja. Włóż czysto odizolowane przewody miedziane do zacisków tunelu. Za pomocą skalibrowanego śrubokręta dynamometrycznego dokręcić śruby zacisków momentem 2,0–2,5 Nm. Luźne połączenia powodują miejscowe nagrzewanie i przedwczesne wyłączenie termiczne.

Często zadawane pytania techniczne i inżynieryjne

Dlaczego tego jednobiegunowego wyłącznika prądu stałego nie można używać w standardowej linii dystrybucyjnej prądu przemiennego?

System tłumienia łuku wewnętrznego opiera się na kierunkowych magnesach trwałych. W systemie prądu przemiennego prąd zmienia kierunek w sposób ciągły 50 lub 60 razy na sekundę. Ten prąd przemienny wymusza łuk na zewnątrz, w kierunku plastikowej obudowy, a nie do wewnątrz, do stalowej kratki chłodzącej, powodując katastrofalne uszkodzenie płaszcza.

Co powoduje odkształcenie lub stopienie wyłącznika prądu stałego, jeśli polaryzacja przewodów zostanie przypadkowo odwrócona podczas instalacji na miejscu?

Po odwróceniu polaryzacji wewnętrzne pole magnetyczne odpycha łuk elektryczny od kratki chłodzącej i utrzymuje go bezpośrednio nad stykami ze stopu srebra. Łuk uwięziony generuje lokalnie temperatury przekraczające 1000°C, topiąc wewnętrzne mechanizmy i polimerową obudowę PA66, zamiast ją bezpiecznie gasić.

W jaki sposób temperatura otoczenia podczas pracy w zamkniętej skrzynce przyłączeniowej zmienia próg zadziałania termicznego?

Nasze paski bimetaliczne są kalibrowane dla podstawowej temperatury otoczenia wynoszącej 30°C. Jeśli wnętrze szczelnej skrzynki rozdzielczej osiągnie temperaturę 50°C z powodu bezpośredniego światła słonecznego, bimetaliczny pasek wewnątrz 1-biegunowego wyłącznika prądu stałego C65 nagrzewa się wstępnie, powodując jego zadziałanie przy około 85% do 90% znamionowego prądu znamionowego. W środowiskach o wysokiej temperaturze zalecamy zmniejszenie obciążenia lub zwiększenie parametru wyboru.
