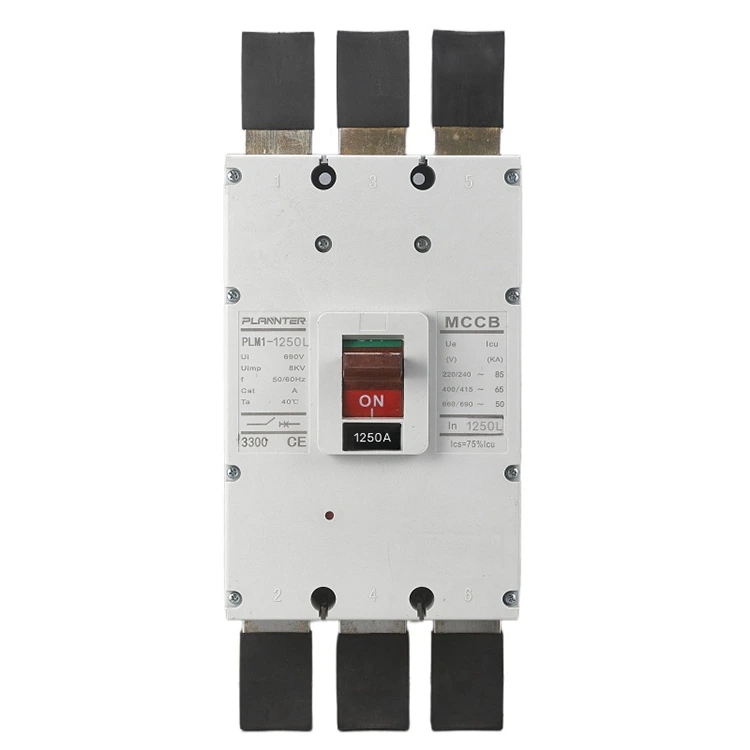

Wyłącznik formowany AC 690 V

Co to jest wyłącznik formowany AC 690 V?

JakiśWyłącznik formowany AC 690 Vto urządzenie zabezpieczające przed wysokim napięciem, zaprojektowane w celu ochrony obwodów elektrycznych przed przeciążeniami, zwarciami i awariami. W przeciwieństwie do standardowych wyłączników 400 V, to urządzenie zostało zaprojektowane tak, aby wytrzymać wyższe poziomy napięcia, co czyni go idealnym rozwiązaniem do zmniejszania rozmiarów kabli i poprawy efektywności energetycznej w ciężkich zastosowaniach przemysłowych i dużych zastosowaniach komercyjnych.

Specyfikacja produktu

Kluczowe funkcje i dane techniczne

Napięcie i pojemność

• Napięcie znamionowe:690 V AC (50/60 Hz).
• Prąd krótkotrwały wytrzymywany (Icw):Wartość znamionowa od 85 kA/1s do 100 kA/1s zapewnia, że ​​urządzenie pozostanie nienaruszone podczas szczytów zwarciowych.
• Zdolność wyłączania usługi (Ics):75% do 100% Icu, umożliwiając powrót wyłącznika do pracy bez konserwacji po usunięciu usterki.

Aktualne oceny

Dostępne w różnych rozmiarach ramek, w tym modele wysokoprądowe do1250A, odpowiedni do głównych podajników dystrybucyjnych.

Jednostki wyzwalające

Wyposażone w inteligentne wyzwalacze zapewniające stopniowaną ochronę:

• Długotrwałe opóźnienie:Do zabezpieczenia przed przeciążeniem (wyłączanie z opóźnieniem czasowym).
• Krótkie opóźnienie:Do selektywnej koordynacji podczas częściowych zwarć.
• Natychmiastowe działanie:Do krytycznych przerw zwarciowych (całkowity czas wyłączania 15 ms–30 ms).

Standardy

W pełni zgodny z normami IEC 60947-2 i GB, zapewniający globalną kompatybilność i bezpieczeństwo.

Kluczowe zalety

Dlaczego warto wybrać naszWyłącznik formowany AC 690 V?

• Doskonała stabilność:Wysoka wartość Icw gwarantuje stabilność dynamiczną i termiczną przed nagłymi zwarciami.
• Nieprzerwana moc:Wysoka wydajność Ics oznacza, że ​​młot może wytrzymać maksymalną liczbę usterek i kontynuować pracę, minimalizując przestoje.
• Ochrona selektywna:Precyzyjne ustawienia wyzwalania zapewniają odizolowanie tylko uszkodzonego obwodu, utrzymując linię główną pod napięciem.

Aplikacje

Nasze wyłączniki są niezbędne do centralnej dystrybucji energii w wymagających środowiskach:

• Przemysł ciężki:Zakłady chemiczne, huty stali i zakłady produkujące samochody.
• Infrastruktura krytyczna:Centralne pomieszczenia energetyczne w głównych szpitalach i terminalach lotniskowych.
• Duże budynki:Ochrona wrażliwych pomieszczeń sprzętowych i rozdział zasilania na całe skrzydła budynku.

Dlaczego warto wybrać Pugao Electric?

Jako profesjonalistaProducentWChinywierzymy, że zaawansowany sprzęt jest podstawą jakości.

• Inteligentna produkcja:Korzystamy z automatycznych nawijarek i sterowanych komputerowo precyzyjnych wtryskarek.
• Stała jakość:Śruby kluczowe są dokręcane za pomocą skalibrowanych narzędzi, a każda jednostka jest testowana pod kątem skoku, nacisku kontaktowego i pracy przy pełnym obciążeniu.
• Szybka dostawa:Nasze wydajne linie produkcyjne pozwalają nam na szybką realizację zamówień bez uszczerbku dla wydajności.

Często zadawane pytania

Jaka jest zdolność wyłączania wyłącznika MCCB 690 V AC?

Nasze jednostki zazwyczaj charakteryzują się maksymalną zdolnością wyłączania (Icu) do 100 kA i zdolnością wyłączania serwisowego (Ics) wynoszącą 75-100% Icu.

Jakie wartości znamionowe prądu są dostępne dla wyłączników MCCB 690 V?

Oferujemy szeroki zakres wartości znamionowych, zazwyczaj od 100 A do 1250 A lub 1600 A, w zależności od rozmiaru ramy.

Jakie są najczęstsze rodzaje podróży?

Typowe typy obejmują termomagnetyczne (TM) do użytku ogólnego i elektroniczne (oparte na mikroprocesorze) do precyzyjnej ochrony i komunikacji.

Czy wyłączniki 690 V nadają się do prądu stałego?

Generalnie nie. Wyłączniki prądu przemiennego wykorzystują przejście prądu przez zero do gaszenia łuków. Systemy prądu stałego wymagają specjalnych wyłączników prądu stałego, chyba że wyłącznik prądu przemiennego ma wyraźnie obniżone wartości znamionowe i jest certyfikowany do stosowania na prąd stały.

Gdzie stosuje się wyłączniki nadprądowe 690 V?

Są stosowane w dystrybucji przemysłu ciężkiego, energii odnawialnej (słonecznej/wiatrowej) i dużych obiektach komercyjnych w celu zmniejszenia kosztów kabli i poprawy wydajności.

Jaka jest różnica między wyłącznikiem MCCB 400 V a 690 V?

MCCB 690 V ma wyższą wytrzymałość izolacji i zdolność gaszenia łuku, aby bezpiecznie wytrzymać obciążenia o wyższym napięciu.

Co oznaczają 3-biegunowe i 4-biegunowe?

Wyłączniki 3-biegunowe chronią trzy fazy (L1, L2, L3). Wyłączniki 4-biegunowe chronią trzy fazy plus przewód neutralny (N).
