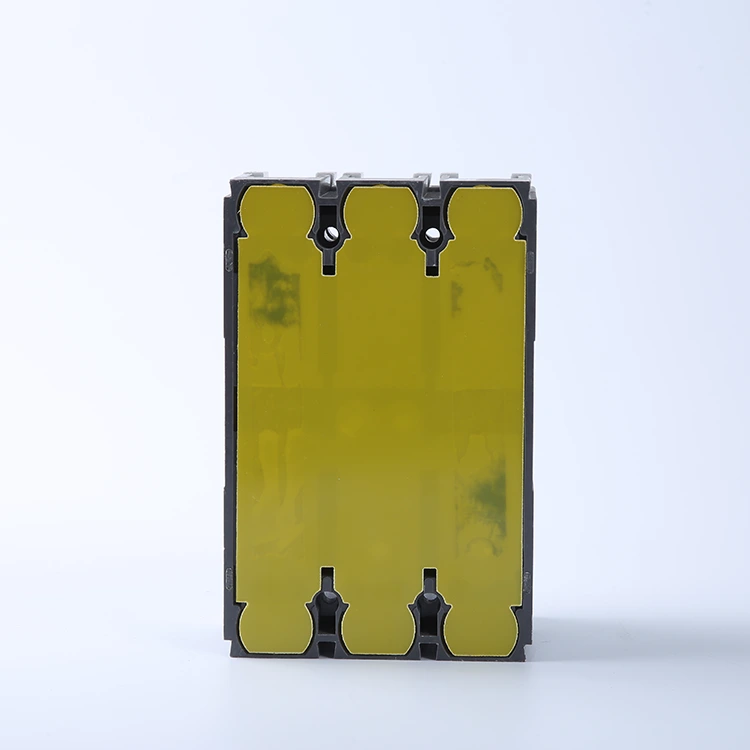

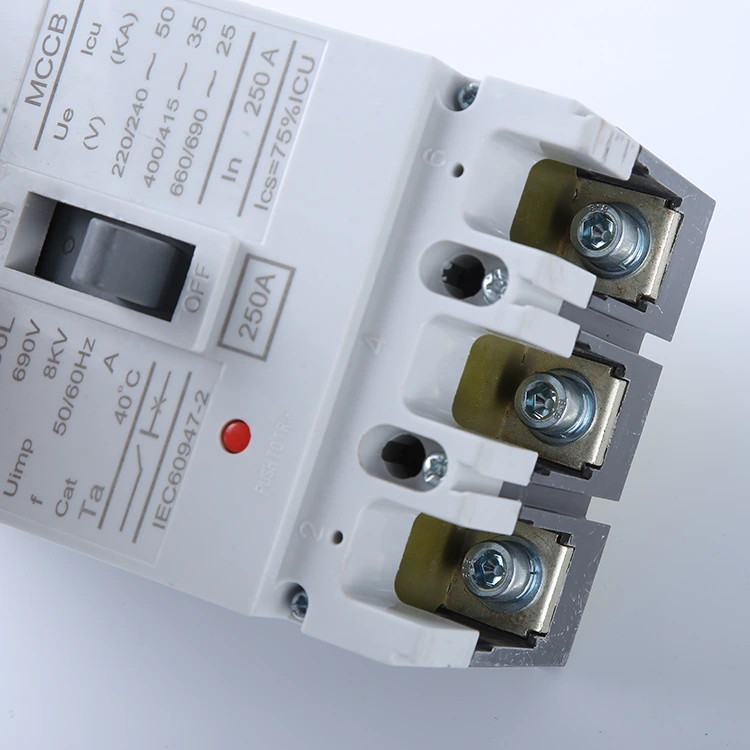

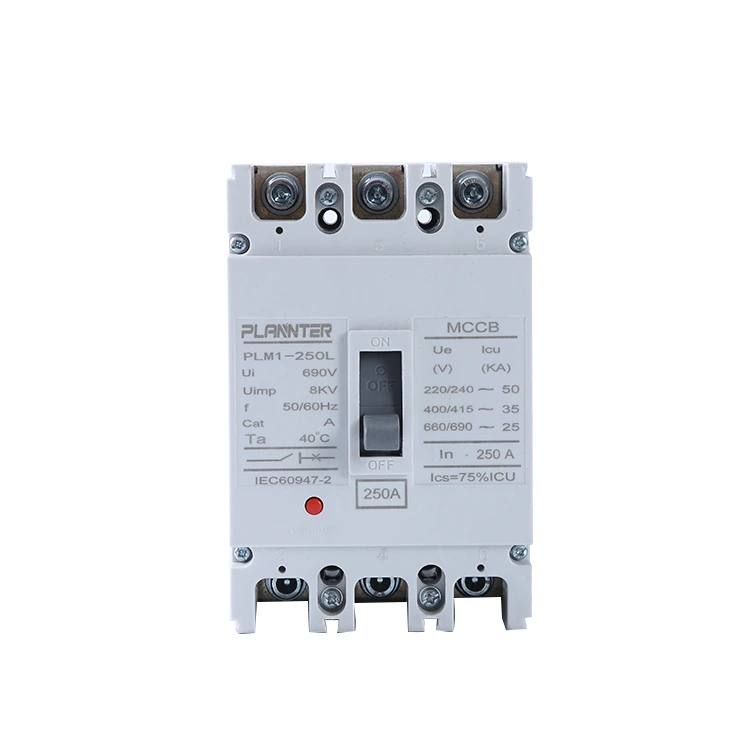

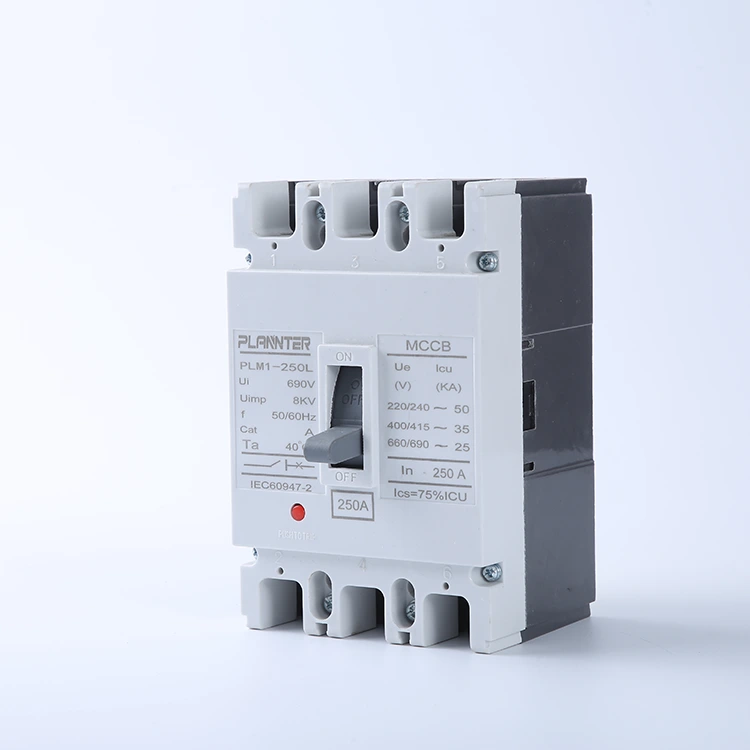

Wyłącznik automatyczny wysokiego napięcia AC w ​​obudowie formowanej

JakiśWyłącznik automatyczny wysokiego napięcia AC w ​​obudowie formowanejto solidne urządzenie zabezpieczające obwody zaprojektowane do obsługi dużych obciążeń prądowych i ekstremalnych sytuacji zwarciowych. Służy jako „ostateczna obrona” systemu elektroenergetycznego, zapewniając przerwę nawet w przypadku poważnych usterek.

Zbudowane z materiałów odpornych na łuk elektryczny i uderzenia, wyłączniki te zapewniają stabilność wymiarową, co czyni je niezawodnym rdzeniem wewnątrz szaf sterowniczych zasilania w przypadku operacji na dużą skalę.

Kluczowe funkcje i dane techniczne

Zakres napięcia

Znamionowe napięcie robocze:AC 400V/690V; Wyłącznik kompaktowy wysokiego napięcia prądu przemiennego nadaje się do przemysłowych zastosowań w dystrybucji zasilania wysokiego napięcia i obsługuje systemy trójfazowe z trzema przewodami.

Wydajność izolacji:Charakteryzuje się napięciem wytrzymywanym o częstotliwości sieciowej 3000 V i napięciem wytrzymywanym impulsem 8 kV, co zapewnia bezpieczeństwo izolacji w środowiskach wysokiego napięcia.

Zdolność niszcząca

Ostateczne zwarcie BrPojemność spożywcza:Icu osiąga prąd do 65 kA–100 kA, umożliwiając szybkie przerwanie obwodu w przypadku ekstremalnych zwarć i służąc jako ostateczna linia obrony systemu.

Usługowa zdolność wyłączania zwarć:Ics ≥ 50 kA, dzięki czemu urządzenie pozostaje sprawne nawet po wielokrotnych przerwach spowodowanych awariami, zmniejszając w ten sposób koszty konserwacji.

Aktualne oceny

Prąd znamionowy:Obejmuje zakres 250A–1600A i obsługuje standardowe specyfikacje, takie jak 250A, 400A, 630A, 800A, 1000A, 1250A i 1600A, aby spełnić różnorodne wymagania dotyczące obciążenia.

Regulowane ustawienia podróży:Charakteryzuje się zakresem wyzwalania termicznego 80–100% In i zakresem wyzwalania magnetycznego 4–10 In, co umożliwia selektywne zabezpieczenie przed przypadkowym wyłączeniem.

Warunki pracy

Temperatura otoczenia:-25°C do +70°C, wytrzymuje ekstremalne wahania temperatury w środowiskach przemysłowych.

Metoda montażu:Typ stały lub wyjmowany; obsługuje poziome/pionowe połączenia szyn zbiorczych i jest kompatybilny ze standardowymi wymiarami montażowymi szaf rozdzielczych.

Klasa ochrony:IP20 (do montażu w szafie); obudowa wykonana jest z odpornych na wysokie temperatury i uderzenia tworzyw konstrukcyjnych i jest zgodna z normą IEC 60947-2.

Kluczowe różnice: wyłączniki niskiego napięcia a wyłączniki wysokiego napięcia

Zrozumienie różnicy pomiędzy zabezpieczeniem niskiego napięcia (NN) a zabezpieczeniem wysokiego napięcia (HV) ma kluczowe znaczenie przy wyborze odpowiedniego sprzętu dla systemu dystrybucji energii. Oto porównanie:

Wyłączniki niskiego napięcia (NN).

• Zakres napięcia:Typowo przeznaczone dla systemów do **1000 V AC**. Typowe wartości znamionowe obejmują 240 V i 400 V do zastosowań mieszkaniowych i lekkich obiektów komercyjnych.
• Aplikacje:Szeroko stosowany w domowych tablicach rozdzielczych, małych budynkach komercyjnych i ochronie obwodów końcowych (oświetlenie, gniazdka).
• Rozmiar i złożoność:Ogólnie kompaktowe (np. MCB) i prostsze w konstrukcji, skupiające się na podstawowej ochronie przed przeciążeniem i zwarciem bez skomplikowanych systemów kontroli łuku.

Wyłączniki wysokiego napięcia (HV).

• Zakres napięcia:Zaprojektowane dla systemów średniego i wysokiego napięcia, często w zakresie od **3,3 kV do 72,5 kV** lub wyższego.
• Wygaszanie łuku:Ponieważ wysokie napięcie tworzy potężne łuki, wyłączniki te (takie jak naszeWyłącznik automatyczny wysokiego napięcia AC w ​​obudowie formowanej) wymagają zaawansowanych technologii gaszenia łuku, takich jak butle próżniowe, gaz SF6 lub specjalistyczne siatki, aby bezpiecznie przerwać prąd.
• Aplikacje:Niezbędny w ciężkich zakładach przemysłowych, elektrowniach, dużych transformatorach i głównych liniach dystrybucyjnych, gdzie niezawodność ma kluczowe znaczenie.
• Ochrona:Często wyposażone w wyrafinowane elektroniczne wyzwalacze zapewniające precyzyjną selektywną koordynację i możliwości zdalnego sterowania.

Jakie są typy wyłączników wysokiego napięcia?

Wyłączniki wysokiego napięcia są klasyfikowane według medium, którego używają do gaszenia łuku elektrycznego. Wybór odpowiedniego typu ma kluczowe znaczenie dla bezpieczeństwa i wydajności systemu.

Wyłącznik próżniowy (VCB)

• Zasada:Wykorzystuje próżnię (ciśnienie < 10⁻⁴ Pa) jako środek gaszący łuk i izolujący. Brak cząsteczek gazu sprawia, że ​​łuk jest niezwykle trudny do utrzymania.
• Kluczowe funkcje:Kompaktowy rozmiar, długa żywotność i bezobsługowa praca. Są przyjazne dla środowiska, ponieważ nie zużywają gazu ani oleju.
• Aplikacja:Dominuje w zastosowaniach rozdzielnic wnętrzowych średniego napięcia (do 40,5 kV).

Wyłącznik SF6

• Zasada:Wykorzystuje gaz sześciofluorku siarki (SF6), który ma wytrzymałość izolacyjną ~2,5x większą niż powietrze i zdolność gaszenia łuku ~100x lepszą niż powietrze.
• Kluczowe funkcje:Doskonała wydajność w sieciach przesyłowych wysokiego napięcia (HV) i bardzo wysokiego napięcia (EHV). Są niezawodne, ale wymagają ścisłego uszczelnienia, aby zapobiec wyciekom gazu.
• Aplikacja:Szeroko stosowany w podstacjach i napowietrznych liniach przesyłowych wysokiego napięcia (powyżej 72,5 kV).

Wyłącznik podmuchu powietrza

• Zasada:Wykorzystuje podmuch sprężonego powietrza pod wysokim ciśnieniem do wydmuchania łuku, jego szybkiego schładzania i gaszenia.
• Kluczowe funkcje:Szybka praca i ognioodporność (bez oleju). Są jednak hałaśliwe i wymagają złożonego systemu sprężarek powietrza.
• Aplikacja:Historycznie używany w systemach bardzo wysokiego napięcia (EHV), choć w nowoczesnych sieciach w dużej mierze zastąpiony przez SF6 i VCB.

Gdzie pasuje wyłącznik MCCB wysokiego napięcia prądu przemiennego?

Podczas gdy wyłączniki VCB i wyłączniki SF6 obsługują napięcia na poziomie transmisji, wyłączniki VCB i SF6 obsługują napięcia na poziomie transmisjiMCCB wysokiego napięcia prądu przemiennegojest przeznaczony do przemysłowej dystrybucji średniego napięcia (np. 690 V do 3,6 kV). Wypełnia lukę pomiędzy standardowymi wyłącznikami niskiego napięcia a masywnymi rozdzielnicami wysokiego napięcia, oferując solidną ochronę ciężkich maszyn i ośrodków energetycznych.

Często zadawane pytania

Jakie jest napięcie znamionowe (Un)?

Znamionowe napięcie robocze (Un) dla naszegoMCCB wysokiego napięcia prądu przemiennegozazwyczaj mieści się w zakresie do **690 V AC**. Wartość ta gwarantuje, że wyłącznik może bezpiecznie działać i izolować obwody w środowiskach przemysłowych wysokiego napięcia, takich jak duże centra energetyczne i ciężkie maszyny.

Czy mogę zastosować standardowy wyłącznik MCCB po stronie pierwotnej transformatora?

Tak, ale wymaga to starannej selekcji. Wyłącznik musi wytrzymać prąd rozruchowy transformatora bez uciążliwego wyłączania. NaszMCCB wysokiego napięcia prądu przemiennegoSeria posiada regulowane ustawienia wyzwalania magnetycznego (np. 4–10 razy In), co pozwala ustawić próg wystarczająco wysoki, aby tolerować prądy rozruchowe, zapewniając jednocześnie ochronę przed zwarciem.

Jaki jest typowy zakres prądu?

Wyłączniki kompaktowe wysokiego napięcia zazwyczaj pokrywają wyższe zapotrzebowanie na natężenie prądu w porównaniu ze standardowymi wyłącznikami miniaturowymi. Nasz asortyment zazwyczaj obejmuje od250A do 2500A, dzięki czemu nadają się do głównych zasilaczy dystrybucyjnych i dużych obciążeń przemysłowych.

Czym się różnią od bezpieczników?

• Możliwość resetowania:W przeciwieństwie do bezpieczników, które należy wymienić w przypadku awarii, wyłącznik MCCB można zresetować po wyłączeniu.
• Możliwość regulacji:Wyłączniki kompaktowe umożliwiają regulowanie ustawień wyzwalania (termicznego i magnetycznego), zapewniając precyzyjną koordynację zabezpieczeń, której nie zapewniają bezpieczniki stałe.
• Przełączanie:Wyłącznik MCCB może służyć jako ręczny przełącznik odłączający zasilanie w celu konserwacji.

Co się stanie, jeśli użyję wyłącznika prądu przemiennego w systemie prądu stałego?

Nie rób tego.Wyłączniki prądu przemiennego polegają na przejściu prądu przemiennego przez zero w celu wygaszenia łuku elektrycznego. Prąd stały nie przekracza zera, co oznacza, że ​​łuk nie zgaśnie i może spowodować pożar lub eksplozję. Należy zastosować wyłącznik specjalnie przystosowany do zastosowań prądu stałego.

Jak bezpiecznie wymienić wyłącznik MCCB wysokiego napięcia?

Bezpieczeństwo jest najważniejsze. Wykonaj następujące kroki:

1. Odłączyć zasilanie:Wyłącz zasilanie poprzedzające i sprawdź napięcie zerowe.
2. Blokada/Tagout:Zastosuj urządzenia blokujące, aby zapobiec przypadkowemu włączeniu zasilania.
3. Odłączyć:Odłącz kable liniowe i obciążenia (oraz przewód neutralny, jeśli ma to zastosowanie).
4. Zastępować:Zdemontuj starą jednostkę i zainstaluj nowąWyłącznik automatyczny wysokiego napięcia AC w ​​obudowie formowanej, upewniając się, że wszystkie połączenia są dokręcone momentem zgodnym ze specyfikacjami producenta.
