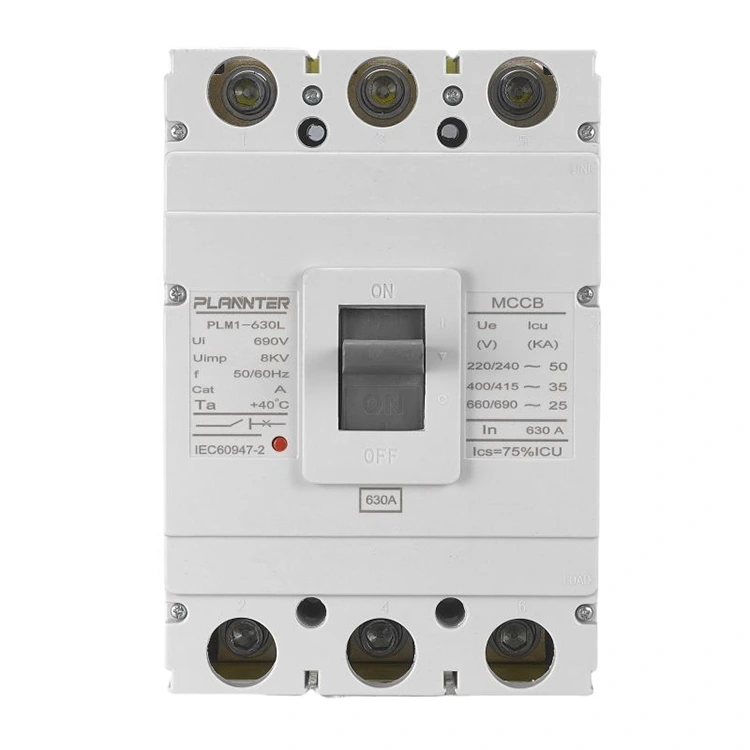

Przemysłowy wyłącznik obudowy AC

Jako liderDostawca z Chindzięki 14-letniemu doświadczeniu w produkcji, PUGAO (Plannter Electric) oferujePrzemysłowy wyłącznik obudowy ACSeria 630A. Zaprojektowany do dystrybucji zasilania przy dużych obciążeniach, wyłącznik ten łączy w sobie wysoką zdolność wyłączania z rygorystyczną trwałością, aby chronić infrastrukturę elektryczną o dużej skali.

Co to jest przemysłowy wyłącznik obudowy formowany na prąd przemienny?

ThePrzemysłowy wyłącznik obudowy ACto urządzenie zabezpieczające o dużej wydajności, przeznaczone do obsługi obciążeń wysokoprądowych, zapewniając jednocześnie precyzyjną ochronę przed przeciążeniami i zwarciami. Działa jako podstawowa bramka bezpieczeństwa w sieciach przemysłowych, zapewniając ochronę urządzeń znajdujących się za siecią nawet w przypadku ekstremalnych warunków awarii.

Konstrukcja obudowy: doskonała izolacja i trwałość

• Formowana obudowa:Zbudowany z wytrzymałych, trudnopalnych materiałów kompozytowych, które zapewniają wyjątkową wytrzymałość dielektryczną.
• Kompaktowy rozmiar:Zoptymalizowana konstrukcja pozwala na instalację o dużej gęstości w rozdzielnicach i szafach zasilających bez uszczerbku dla rozpraszania ciepła.
• Odporność na środowisko:Obudowa jest uszczelniona, aby chronić wewnętrzny mechanizm przed kurzem przemysłowym, wilgocią i oparami chemicznymi.

Aktualne parametry: zoptymalizowane pod kątem dużych obciążeń

NaszPrzemysłowy wyłącznik obudowy ACzostał specjalnie zaprojektowany do zastosowań o wysokich wymaganiach:

• Prąd znamionowy:630A, idealny do głównych tablic rozdzielczych i dużych maszyn.
• Zdolność łamania:Charakteryzuje się wysoką wartością Ics (znamionowa zdolność wyłączania) wynoszącą 50 kA i Icu (ostateczna zdolność wyłączania) wynoszącą 65 kA, zapewniając, że urządzenie pozostaje sprawne nawet po przerwaniu poważnych usterek.
• Stabilna praca:Skalibrowany tak, aby pozostawał stabilny przy 1,05-krotności prądu znamionowego, aby zapobiec uciążliwym wyłączeniom w ruchliwych środowiskach przemysłowych.

Mechanizm: Precyzja i szybka reakcja

Wewnętrzny mechanizmPrzemysłowy wyłącznik obudowy ACzostał zaprojektowany z myślą zarówno o dokładności, jak i trwałości:

• Regulowane natychmiastowe wyłączenie:Ustawienia wyzwalacza magnetycznego (Im) można regulować w zakresie od 3,15 kA do 6,3 kA, aby dopasować je do określonej impedancji linii.
• Ultraszybkie przerwanie:Zdolne do gaszenia łuków i odłączania obwodów w ciągu 20 ms w przypadku zwarcia.
• Testowana wytrzymałość:Potwierdzono trwałość mechaniczną wynoszącą 20 000 operacji i trwałość elektryczną wynoszącą 5000 cykli przy pełnym obciążeniu 630 A.
• Wytrzymałość krótkotrwała:Wytrzymuje impulsy wysokoprądowe o natężeniu 55 kA przez 1 sekundę, zapewniając doskonałą stabilność dynamiczną i termiczną.

Kluczowe cechy i charakterystyka

ThePrzemysłowy wyłącznik obudowy ACSeria 630A została zbudowana tak, aby sprostać rygorystycznym wymaganiom nowoczesnej infrastruktury. Od inżynierii precyzyjnej po elastyczność modułową — funkcje te zapewniają bezpieczeństwo, wydajność i zgodność systemów elektrycznych z międzynarodowymi standardami.

1. Wysoka zdolność przerywania

NaszPrzemysłowy wyłącznik obudowy ACzostał zaprojektowany tak, aby bezawaryjnie radzić sobie z ekstremalnymi awariami elektrycznymi.

• Wydajność Icu/Ics:Osiąga maksymalną zdolność wyłączania do 65 kA, przy zdolności wyłączania serwisowego (Ics) utrzymywanej na poziomie 50 kA.
• Izolowanie błędów:Szybko gaśnie łuki w ciągu 20 ms, aby zapobiec uszkodzeniu dalszych maszyn przemysłowych.

2. Regulowane ustawienia podróży

Elastyczność jest kluczowa w środowiskach przemysłowych. ThePrzemysłowy wyłącznik obudowy ACpozwala na precyzyjne dostrojenie, aby zapobiec uciążliwym wyłączeniom, przy jednoczesnym zachowaniu solidnej bariery ochronnej.

• Regulacja przeciążenia:Stabilna praca przy prądzie znamionowym 1,05x; niezawodne odłączenie w ciągu jednej godziny przy 1,3-krotnym prądzie znamionowym.
• Natychmiastowe wyłączenie magnetyczne:Regulowane ustawienia (Im) w zakresie od 3,15 kA do 6,3 kA w celu dostosowania do różnych impedancji linii.

3. Wyzwalacze termomagnetyczne i elektroniczne

Jako profesjonalistaDostawca z Chinoferujemy różnorodne technologie wyzwalania spełniające różne profile zabezpieczeń:

• Termiczno-magnetyczne:Niezawodna ochrona bimetaliczna i elektromagnetyczna dla standardowych obciążeń przemysłowych.
• Elektroniczny wyłącznik (opcjonalnie):Większa precyzja w przypadku złożonych sieci dystrybucji energii wymagających logiki cyfrowej i krótszych czasów reakcji.

4. Szeroki zakres prądu

Rama 630A stanowi solidne rozwiązanie dla średnich i dużych wymagań energetycznych, zapewniając spójną ochronę w szerokim spektrum podłączonych obciążeń i linii w sieci dystrybucyjnej.

5. Kompaktowa i modułowa konstrukcja

W nowoczesnych rozdzielnicach oszczędność miejsca ma kluczowe znaczenie. ThePrzemysłowy wyłącznik obudowy ACposiada formowaną obudowę o wysokiej wytrzymałości, która maksymalizuje wytrzymałość dielektryczną, minimalizując jednocześnie całkowitą powierzchnię w przypadku instalacji szaf o dużej gęstości.

6. Ochrona wielobiegunowa

Nasza standardowa konstrukcja 3-biegunowa zapewnia zsynchronizowaną pracę na wszystkich fazach. Ten połączony mechanizm jest niezbędny do ochrony silników trójfazowych i zapewnienia całkowitej izolacji systemu w przypadku awarii.

7. Akcesoria i komunikacja

Wzmocnij swojePrzemysłowy wyłącznik obudowy ACz różnorodnymi akcesoriami do montażu na miejscu:

• Wyzwalacze wzrostowe i wyzwalacze podnapięciowe:Do zdalnego wyłączania awaryjnego i monitorowania napięcia.
• Styki pomocnicze i alarmowe:Do przekazywania informacji o stanie w czasie rzeczywistym do scentralizowanych sterowni lub sterowników PLC.

8. Odporność na środowisko

Wyprodukowano w naszymFabryka Chindzięki ścisłej kontroli jakości ISO9001, młoty te są testowane pod kątem:

• Stabilność dynamiczna i termiczna:Wytrzymuje krótkotrwałe impulsy 55 kA przez 1 sekundę.
• Długowieczność:Sprawdzona wytrzymałość mechaniczna wynosząca 20 000 operacji i 5000 cykli elektrycznych przy pełnym obciążeniu.

Często zadawane pytania

Jaka jest różnica między przemysłowym i komercyjnym wyłącznikiem MCCB?

Chociaż oba zapewniają ochronę obwodu, anPrzemysłowy wyłącznik obudowy ACjest specjalnie zbudowany do cięższych zadań w porównaniu do jednostek klasy komercyjnej:

• Obsługa napięcia/prądu:Modele przemysłowe, takie jak nasza seria 630A, są przeznaczone do wyższych obciążeń ciągłych i znacznie wyższych zdolności przerywania zwarć (do 65 kA).
• Krzepkość:Jednostki przemysłowe charakteryzują się zwiększoną stabilnością termiczną i dynamiczną, aby wytrzymać impulsy wysokoprądowe (np. 55 kA przez 1 sekundę) powszechnie stosowane w ustawieniach fabrycznych.
• Możliwość regulacji:W przeciwieństwie do wyłączników komercyjnych o stałym nastawie, wersje przemysłowe oferują szeroki zakres regulacji zarówno dla wyzwalaczy termicznych, jak i magnetycznych, aby dostosować się do różnorodnych maszyn.

Jakie są typowe zastosowania przemysłowych wyłączników kompaktowych?

ThePrzemysłowy wyłącznik obudowy ACto wszechstronny komponent, który można znaleźć w różnych środowiskach o wysokich wymaganiach:

• Ochrona silnika:Idealny do zabezpieczania dużych silników trójfazowych, obsługujący wysokie prądy rozruchowe bez uciążliwego wyłączania, zapewniając jednocześnie precyzyjną ochronę przed przeciążeniem.
• Tablice rozdzielcze i rozdzielnice:Pełni funkcję głównego zabezpieczenia zasilania lub odpływu w rozdzielnicach, zapewniając bezpieczeństwo całych obwodów odgałęzionych.
• Automatyka przemysłowa:Zintegrowane ze złożonymi liniami produkcyjnymi i systemami sterowanymi przez PLC, aby zapewnić niezawodną, ​​zautomatyzowaną izolację zasilania w przypadku usterek elektrycznych.

Jaka jest różnica między wyłącznikiem MCCB a wyłącznikiem mocy?

Zrozumienie tego rozróżnienia jest niezbędne do wyboru właściwej ochrony dla Twojego obiektu:

• Rola:Wyłącznik MCCB (wyłącznik w obudowie formowanej) jest zwykle używany dla prądów do 1600 A i oferuje kompaktową, szczelną konstrukcję. ACB (wyłącznik powietrzny) jest używany w zastosowaniach o znacznie wyższym natężeniu prądu (do 6300 A) i zwykle służy jako główny wyłącznik wejściowy dla całej instalacji.
• Konserwacja:ThePrzemysłowy wyłącznik obudowy ACjest w dużej mierze bezobsługowy ze względu na szczelną konstrukcję „formowanej obudowy”. Natomiast wyłączniki mocy mają dostępne części wewnętrzne, które wymagają regularnego smarowania i kontroli styków.

Dlaczego warto wybrać przemysłowy łamacz obudowy PUGAO AC?

Jako profesjonalny dostawca z siedzibą w Chinach, PUGAO wykorzystuje 14 lat doświadczenia w produkcji, aby zaoferować przemysłowe wyłączniki kompaktowe prądu przemiennego — preferowany wybór dla systemów dystrybucji energii na całym świecie:

Wyjątkowa wydajność wyłączania: charakteryzujące się maksymalną zdolnością wyłączania (Icu) do 65 kA i zdolnością wyłączania serwisowego (Ics) 50 kA, wyłączniki te zapewniają, że sprzęt pozostaje w pełni sprawny i wydajny nawet po usunięciu zwarć, co znacznie zmniejsza koszty wymiany.

Precyzyjne mechanizmy zabezpieczające: Dzięki stabilnemu wyzwalaniu termiczno-magnetycznemu jednostki pozostają odporne na niepożądane wyzwalanie przy 1,05-krotności prądu znamionowego; ponadto charakteryzują się natychmiastowym czasem reakcji na zwarcie krótszym niż 20 ms, co stanowi solidną linię obrony dla obciążeń przemysłowych.

Ekstremalna trwałość przemysłowa: po przejściu rygorystycznych testów wyłączniki te zapewniają trwałość mechaniczną wynoszącą 20 000 cykli i żywotność elektryczną wynoszącą 5000 cykli w warunkach pełnego obciążenia, a jednocześnie są w stanie wytrzymać krótkotrwałe skoki stabilności termicznej o wartości 55 kA przez 1 sekundę.

Kompleksowy system produkcyjny: Korzystając z zalet geograficznych naszej fabryki w Chinach, ściśle przestrzegamy norm ISO 9001 i stosujemy technologię kontroli wizyjnej maszynowej, aby wspierać dostosowywanie OEM/ODM, gwarantując w ten sposób stałą jakość i niezawodność każdego dostarczanego przez nas produktu.
