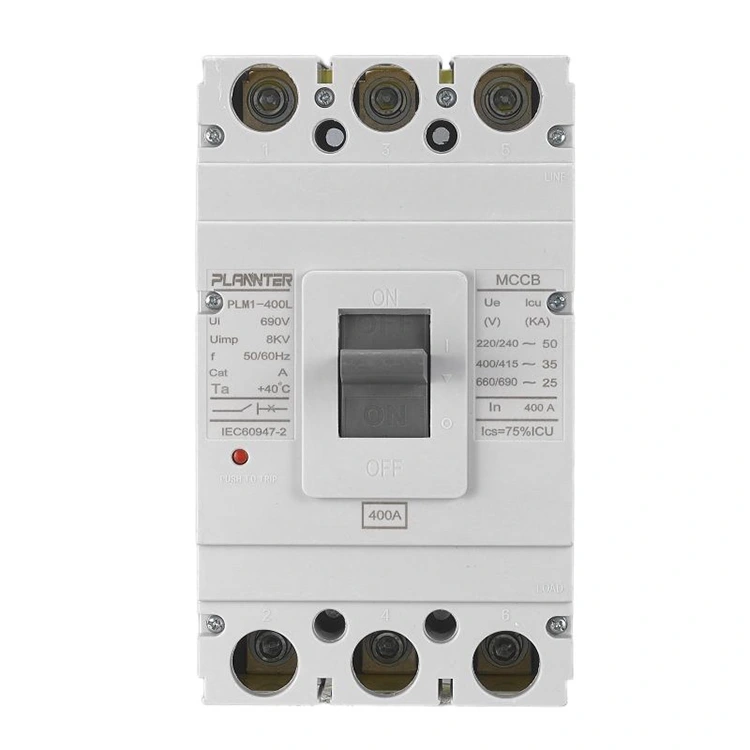

Elektryczny wyłącznik automatyczny 400A AC w ​​obudowie formowanej

Specyfikacje techniczne wyłączników elektrycznych 400A AC

• Prąd znamionowy (w):400A
• Znamionowe napięcie robocze (Ue):AC 400 V / 415 V
• Znamionowe napięcie izolacji (Ui):Do 800 V AC
• Częstotliwość znamionowa:50/60 Hz
• Liczba Polaków:Opcjonalnie 3P/4P
• Zdolność wyłączania (Icu):50kA – 65kA (IEC 60947-2)
• Znamionowa zdolność wyłączania (Ics):75% – 100% Icu
• Typ wyzwalacza:Termomagnetyczne / Elektroniczne (opcjonalnie)
• Charakterystyka podróży:Regulowane zabezpieczenie przed przeciążeniem i stałe/regulowane zabezpieczenie przed zwarciem
• Żywotność mechaniczna:≥ 10 000 operacji
• Życie elektryczne:≥ 20 000 operacji
• Materiał kontaktowy:Stop srebra i tlenku cyny
• Metoda instalacji:Montaż stały
• Typ połączenia:Opcjonalne podłączenie z przodu/tyłu
• Mechanizm operacyjny:Obsługa ręczna z opcjonalnym mechanizmem silnikowym
• Poziom ochrony:IP20 (wyższy z obudową)
• Temperatura otoczenia:-5°C do +40°C
• Zgodność ze standardami:IEC 60947-2, ISO9001

Cechy produktu:

√ Zdolność wyłączania sięga 65 kA

√ 400 A znamionowy prąd roboczy

√ Styki wykonane ze stopu srebra o niskiej impedancji

√ Szybki czterobelkowy system połączeń

√ Kompaktowa konstrukcja, prosta instalacja

√ Przechodzi rygorystyczną weryfikację rezystancji pętli

√ Zautomatyzowana produkcja utrzymuje jednolitość

√ Natychmiastowe przerwanie zwarcia

√ Niezawodne zabezpieczenie obwodu za urządzeniem

√ Ekonomiczny przy zmniejszonych potrzebach konserwacyjnych

Kluczowe zalety wyłącznika MCCB 400A AC

Obsługa wysokiego prądu:

• Wartość znamionowa 400 A pozwala na obsługę dużych obciążeń w dużych systemach elektrycznych
• Obsługuje niezawodne działanie paneli głównych i urządzeń końcowych

Regulowane ustawienia podróży:

• Wyzwalacz termomagnetyczny umożliwia precyzyjną regulację zabezpieczenia przed przeciążeniem i zwarciem
• Optymalizuje ochronę w oparciu o typ obciążenia i scenariusz zastosowania

Wysoka zdolność wyłączania:

• Maksymalna zdolność wyłączania (Icu) 50–65 kA zgodnie z normami IEC 60947-2
• Szybko przerywa silne prądy zwarciowe, aby chronić sprzęt i kable

Kompaktowa konstrukcja:

• Rozwiązanie oszczędzające miejsce w porównaniu z tradycyjnymi wyłącznikami ramowymi
• Łatwy w instalacji i konserwacji w tablicach rozdzielczych i jednostkach dystrybucji zasilania

Wszechstronne akcesoria:

• Opcjonalne styki pomocnicze, wyzwalacze wzrostowe i moduły alarmowe do integracji z systemem
• Kompatybilny z różnymi konfiguracjami sterowania i monitorowania

Trwałość i niezawodność:

• Styki ze stopu srebra i tlenku cyny z precyzyjnym tłoczeniem i spawaniem laserowym
• Żywotność elektryczna przekraczająca 20 000 cykli i niska rezystancja styku poniżej 35 mikroomów
• Zaawansowany montaż i kalibracja zapewniają stałą siłę roboczą i wydajność

Zwiększone bezpieczeństwo:

• Jarzmo magnetyczne ze stali krzemowej o wysokiej przepuszczalności zapewnia reakcję wyzwolenia zwarciowego poniżej 10 ms
• 100% inspekcja fabryczna ze śrubami zaciskowymi ze skalibrowanym momentem obrotowym i weryfikacją rezystancji pętli
• Niezawodna ochrona przed awariami elektrycznymi i zwiększone bezpieczeństwo personelu

Często zadawane pytania

Jakie jest główne zastosowanie wyłącznika MCCB 400A?

• Elektryczny wyłącznik kompaktowy 400A AC jest stosowany w głównych panelach dystrybucji zasilania w systemach przemysłowych, komercyjnych i dużych budynkach mieszkalnych.
• Chroni obwody przed przeciążeniami, zwarciami i prądami zwarciowymi.
• Zapewnia niezawodne działanie urządzeń końcowych, takich jak silniki, transformatory i duże urządzenia.

Czy można regulować ustawienie wyzwalacza 400 A?

• Tak, wyłącznik MCCB jest wyposażony w wyzwalacz termomagnetyczny z możliwością regulacji.
• Umożliwia dostosowanie w oparciu o rodzaj ładunku i wymagania bezpieczeństwa.
• Pomaga zapobiegać niepożądanym potknięciom, zachowując jednocześnie skuteczną ochronę.

Jaka jest różnica między wyłącznikami MCCB 3P i 4P 400A?

• 3P MCCB: Chroni obwody trójfazowe, pozostawiając linię neutralną nieprzerwaną.
• 4P MCCB: Chroni obwody trójfazowe oraz linię neutralną, zapewniając całkowite odłączenie.
• Wybór zależy od wymagań systemowych i standardów bezpieczeństwa.

Jakiego rozmiaru kabla należy użyć dla wyłącznika MCCB 400 A?

• Rozmiar kabla zależy od rodzaju instalacji, materiału izolacji i dopuszczalnego spadku napięcia.
• Zwykle wyłączniki różnicowoprądowe 400 A są łączone w pary z przewodami miedzianymi o przekroju od 120 mm² do 185 mm².
• Aby uzyskać dokładne zalecenia oparte na konkretnych warunkach projektu, skonsultuj się z Pugao Electric.

Jak często należy testować wyłącznik MCCB 400 A?

• W przypadku systemów krytycznych zaleca się okresową kontrolę, zwykle co 6–12 miesięcy.
• Test działania mechanicznego, reakcji na wyłączenie i integralności połączenia.
• Zapewnia, że ​​elektryczny wyłącznik kompaktowy 400 A AC utrzymuje niezawodną ochronę przez cały okres użytkowania.
