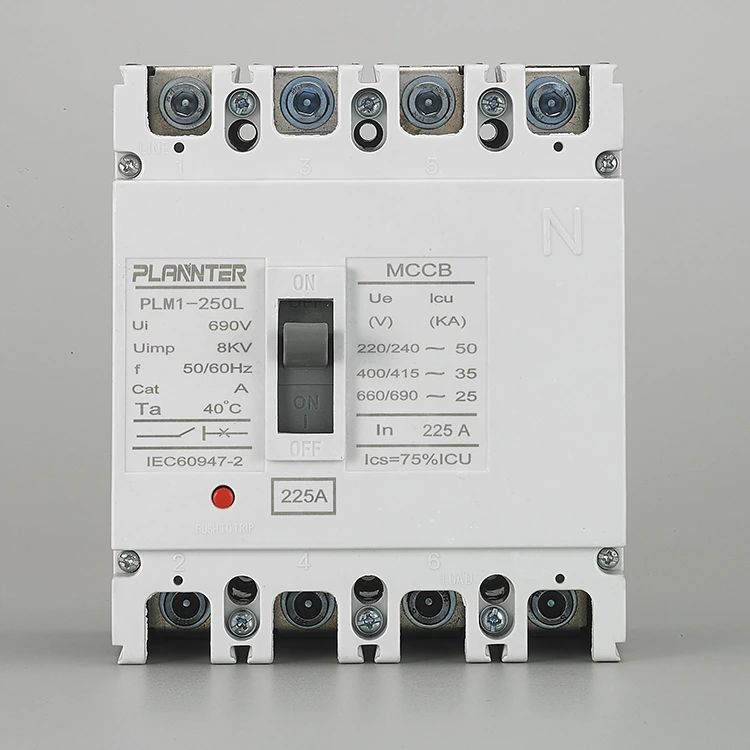

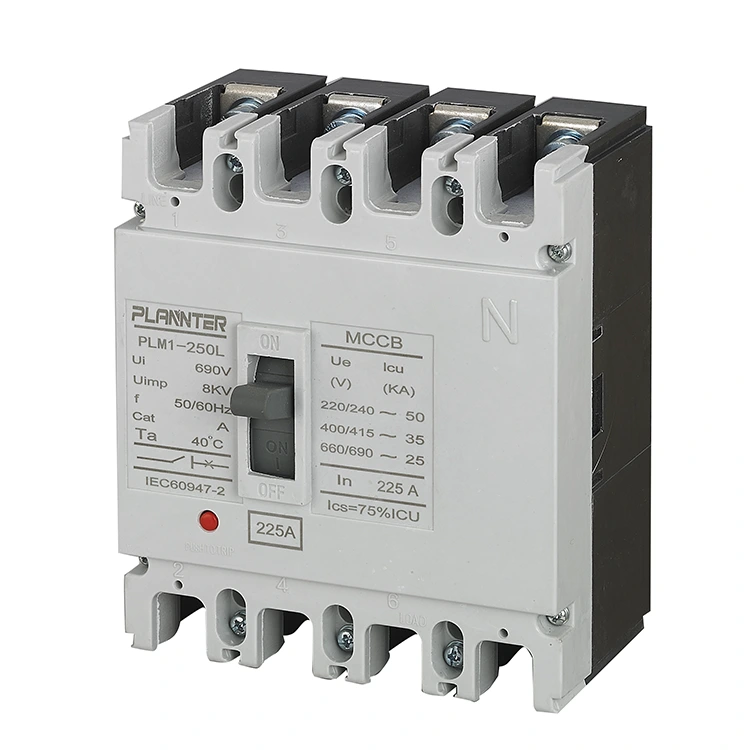

4-biegunowy wyłącznik automatyczny AC 225A

Co to jest 4-biegunowy wyłącznik automatyczny AC 225A?

The4-biegunowy wyłącznik automatyczny AC 225Ajest specjalistycznym urządzeniem zabezpieczającym przeznaczonym do zabezpieczania obwodów trójfazowych z linią neutralną (L1, L2, L3, N). O natężeniu znamionowym 225 amperów, służy jako główny element pośredniej dystrybucji mocy, chroniąc urządzenia podłączone przed przeciążeniami i zwarciami, zapewniając jednocześnie całkowitą izolację systemu.

Jak to działa, działa i debuguje

Mechanizm operacyjny

Urządzenie charakteryzuje się przejrzystym, szybko reagującym ręcznym mechanizmem obsługi z wyraźnym sprzężeniem zwrotnym. Pozycje uchwytów są wyraźnie oznaczone:

• NA:Obwód jest zamknięty i pod napięciem.
• WYŁĄCZONY:Obwód jest otwarty i pozbawiony napięcia.
• POWRÓT:Pozycja pośrednia wskazująca wystąpienie usterki.

Zasada działania

4-biegunowy wyłącznik kompaktowy AC 225A wykorzystuje wyzwalacz termomagnetyczny w celu zapewnienia dwuwarstwowej ochrony:

• Ochrona termiczna (przeciążenie):Wykorzystuje element bimetaliczny, aby zapewnić wyłączenie w czasie zależnym. Im wyższy prąd przeciążenia, tym szybsze wyłączenie.
• Ochrona magnetyczna (zwarcie):Zapewnia natychmiastową reakcję na prądy zwarciowe o dużym natężeniu (do kilkudziesięciu kA).

Uruchomienie i akcesoria

Seria oferuje duże możliwości rozbudowy w przypadku specyficznych potrzeb aplikacji. Uruchomienie polega na zainstalowaniu wymaganych dodatków w wyznaczonych gniazdach:

• Styki pomocnicze:Do zdalnej sygnalizacji stanu wyłącznika.
• Wyzwalacz bocznikowy:Umożliwia zdalne wyłączenie/otwarcie wyłącznika.
• Zwolnienie podnapięciowe:Automatycznie wyłącza wyłącznik, jeśli napięcie spadnie poniżej bezpiecznego poziomu.
• Moduł RCD:Dodaje ochronę upływową, zapewniając kompleksowe bezpieczeństwo.

Kluczowe cechy techniczne i specyfikacje

Pojemność

Prąd znamionowy225A, odpowiedni do pośrednich obciążeń dystrybucyjnych.

Polacy

4-biegunowy (4P):Chroni trzy fazy plus przewód neutralny, zapewniając całkowitą izolację obwodu.

Woltaż

Zaprojektowany dla standardowych sieci dystrybucyjnych prądu przemiennego (zwykle 400 V/690 V AC).

Jednostka wyzwalająca

StandardTermomagnetycznejednostka z nastawami regulowanymi lub stałymi w zależności od wariantu modelu.

Oceny przerwań

Wysoka zdolność wyłączania zwarć (Icu), która pozwala bezpiecznie wytrzymać dziesiątki kiloamperów.

Montowanie

Wykorzystuje bezpiecznepołączenia śrubowe, zapewniając niezawodny interfejs elektryczny do zastosowań wysokoprądowych.

Budowa

Solidna, formowana obudowa, odporna na uderzenia i stabilna wymiarowo.

Zapewnienie jakości i dostawa

W Pugao Electric naszą zasadą jest „zapobieganie przechodzeniu usterek do następnego etapu”.

• 100% kontrola:Przed wysyłką każde urządzenie przechodzi testy mechaniczne, elektryczne i środowiskowe.
• Opakowanie eksportowe:4-biegunowy wyłącznik automatyczny AC 225A jest zabezpieczony tak, aby wytrzymać obsługę na duże odległości.
• Szybka dostawa:Regularne modele są często dostępne w magazynie, natomiast zamówienia niestandardowe realizowane są według potwierdzonego harmonogramu produkcji.

<

Specyfikacja produktu

Często zadawane pytania

Dlaczego warto używać 4-biegunowego zamiast 3-biegunowego?

4-biegunowy wyłącznik odłącza wszystkie trzy fazyIjednocześnie przewód neutralny. Jest to niezbędne dla:

• Bezpieczeństwo:Zapewnia całkowitą izolację obwodu dla personelu konserwacyjnego.
• Systemy zasilania rezerwowego:Wymagane w przypadku przełączników zasilania (ATS), aby zapobiec pętlom przewodu neutralnego do masy podczas przełączania między zasilaniem sieciowym a generatorem.
• Łagodzenie harmonicznych:Chroni przed prądami neutralnymi powodowanymi przez obciążenia nieliniowe (takie jak VFD i komputery).

Jakie jest napięcie znamionowe?

The4-biegunowy wyłącznik automatyczny AC 225Ajest zwykle przystosowany do standardowych przemysłowych napięć dystrybucyjnych, zwykle wspieranych400 V do 690 V prądu przemiennegosystemy. Dokładne znamionowe napięcie robocze (Ue) i napięcie izolacji (Ui) można znaleźć na specjalnej tabliczce znamionowej na urządzeniu.

Jaki jest typ wyzwalacza?

Standardowe modele wykorzystują aWyzwalacz termomagnetyczny:

• Termiczny:Zapewnia zwłoczną ochronę przed przeciążeniami za pomocą listwy bimetalicznej.
• Magnetyczny:Zapewnia natychmiastową ochronę przed zwarciami.

Uwaga: W przypadku bardziej precyzyjnych ustawień mogą być dostępne wyzwalacze elektroniczne.

Jaka jest zdolność wyłączania?

Zdolność wyłączania (Icu) różni się w zależności od konkretnego wariantu modelu, ale jest zaprojektowana tak, aby wytrzymać znaczne prądy zwarciowe, typowe dla dystrybucji pośredniej. The4-biegunowy wyłącznik automatyczny AC 225Aogólnie oferuje zdolność wyłączania w zakresie od25kA do 85kA(przy 400 V), zapewniając, że może bezpiecznie przerwać zwarcie bez uszkodzeń.
