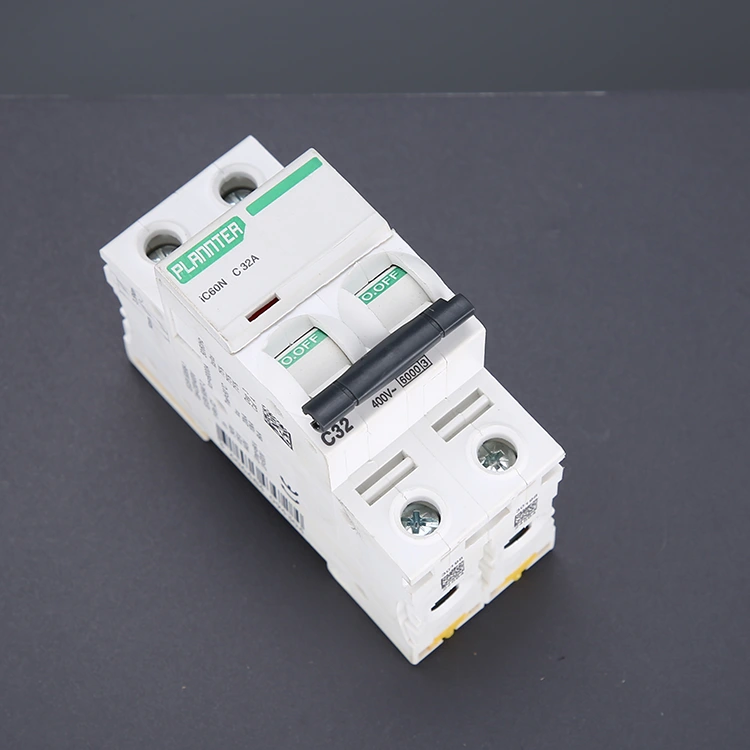

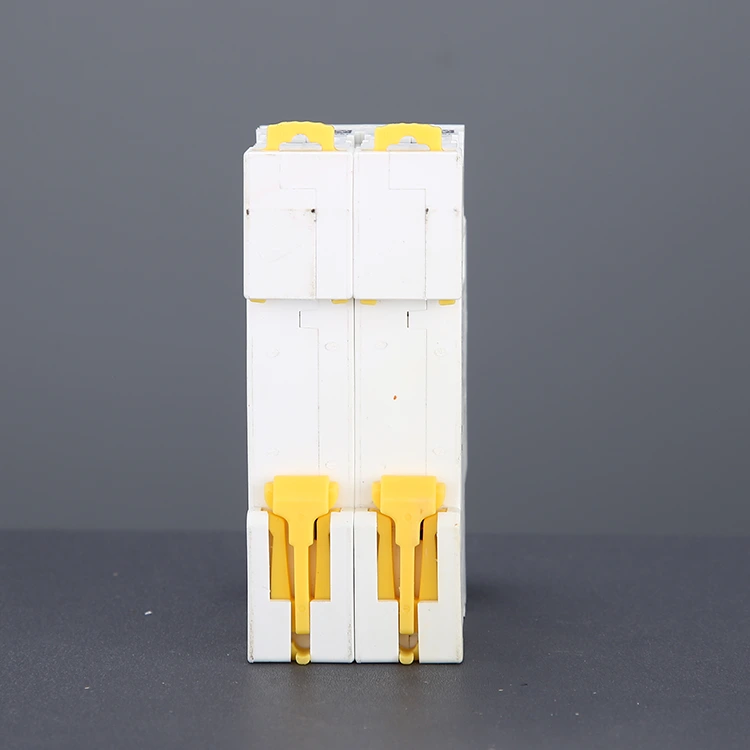

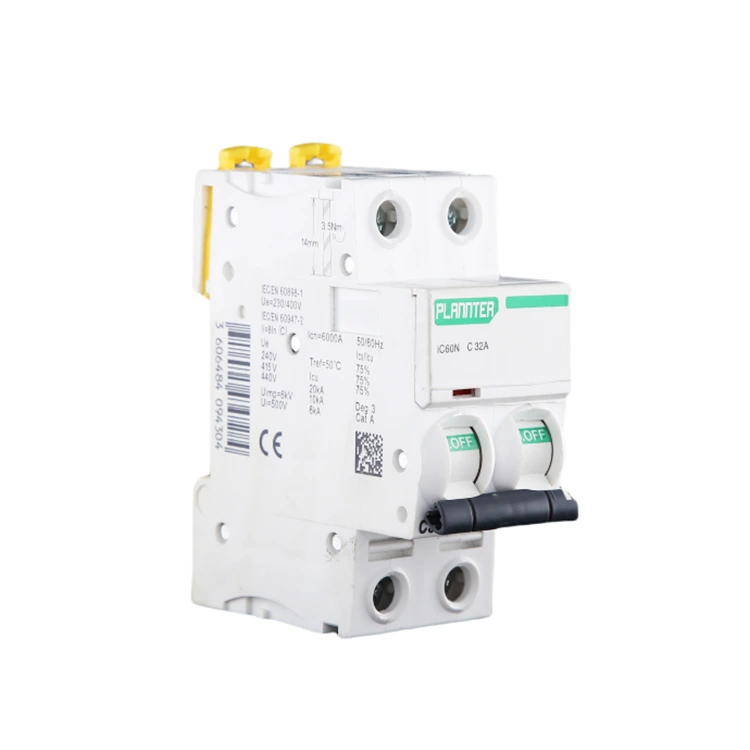

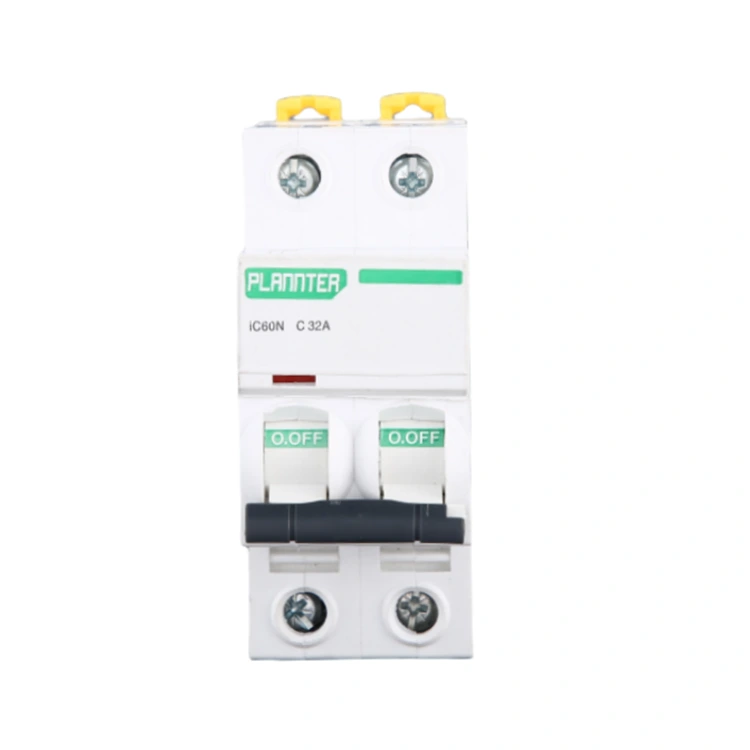

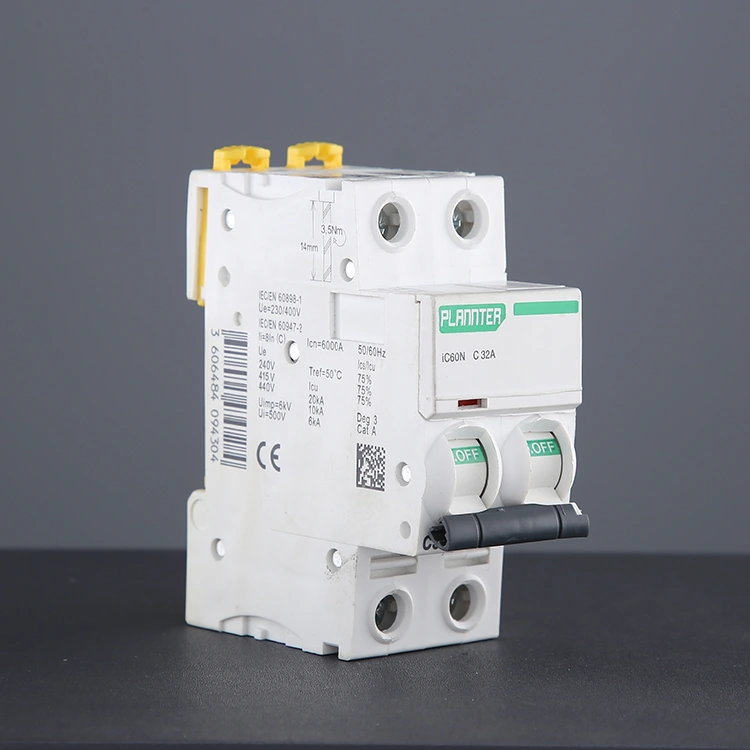

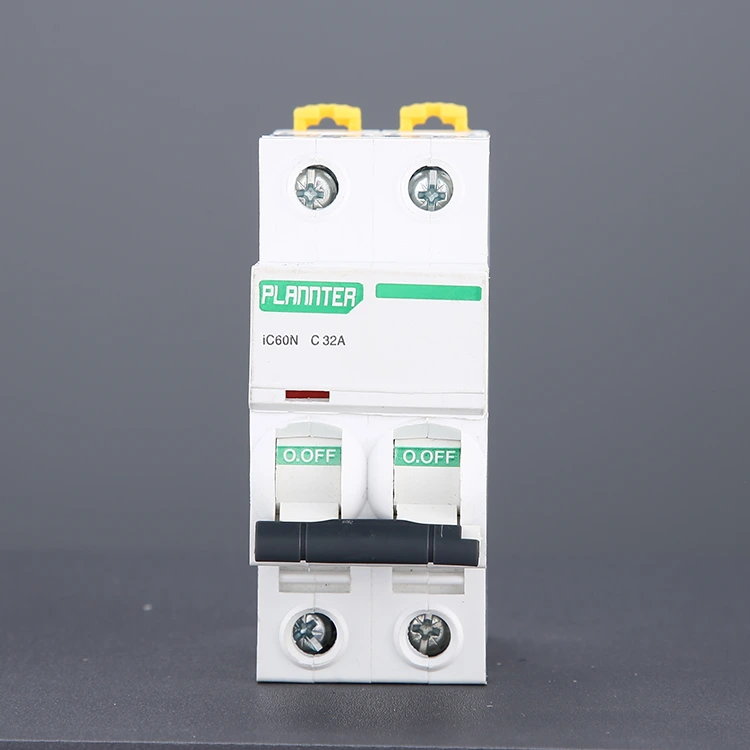

Miniaturowy wyłącznik automatyczny do montażu na szynie DIN

W przeciwieństwie do jednobiegunowego wyłącznika automatycznego (1P), który odłącza tylko przewód przeciwpożarowy, 2-biegunowy miniaturowy wyłącznik nadprądowy do montażu na szynie DIN synchronicznie rozłączy przewód przeciwpożarowy i przewód zerowy podczas wyłączania, unikając ryzyka porażenia prądem w wyniku elektryzacji przewodu zerowego, co stanowi wyższy współczynnik bezpieczeństwa. Dlatego nadaje się szczególnie do zastosowań wymagających pełnej ochrony przed awarią zasilania, takich jak klimatyzatory domowe, podgrzewacze wody, główne wyłączniki dystrybucyjne, mały sprzęt energetyczny i tak dalej.

Dlaczego konstrukcja szyny DIN jest standardem branżowym?

1. Modułowość i elastyczność

Podobnie jak w przypadku budowania z klocków, można zamontować na szynie wiele wyłączników, urządzeń różnicowoprądowych, styczników lub przekaźników obok siebie.

Jeśli obwód wymaga dodatkowej gałęzi, wystarczy włożyć nowy wyłącznik w wolne miejsce na szynie – bez konieczności wymiany całej tablicy rozdzielczej.

2. Wyjątkowa wydajność instalacji

Dla elektryków instalacja miniaturowego wyłącznika instalowanego na szynie DIN zajmuje zaledwie kilka sekund. W porównaniu do tradycyjnych metod mocowania śrubowego, czas montażu skraca się o ponad 80%.

3. Standaryzacja i wymienność

Dzięki zgodności z normą IEC 60898 wyłączniki PUGAO są w pełni kompatybilne wymiarowo z markami takimi jak ABB, Schneider Electric i Siemens. Jeśli zachodzi potrzeba wymiany istniejącego sprzętu, nasze produkty służą jako bezpośrednie zamienniki.

4. Rozpraszanie ciepła i konserwacja

Montaż na szynie podtrzymuje wyłączniki, tworząc za nimi szczelinę cyrkulacyjną powietrza, która ułatwia efektywne odprowadzanie ciepła.

Do konserwacji wystarczy zdjąć konkretne urządzenie z szyny, co eliminuje konieczność demontażu całej obudowy szafy.

Montaż na szynie DIN a montaż stały: jaka jest różnica?

Scenariusze wyboru montażu na szynie: Montaż na szynie jest preferowanym wyborem w ponad 90% zastosowań wyłączników.

● Standardowe skrzynki rozdzielcze lub szafy

● Sytuacje wymagające instalacji wsadowej (projekty inżynieryjne)

● Przypadki, w których może być wymagana przyszła konserwacja lub rozbudowa

● Mieszkalne, komercyjne i większość przemysłowych systemów dystrybucji energii

Funkcjonować

Zabezpieczenie przed przeciążeniem: Gdy prąd obciążenia przekracza wartość znamionową przez długi czas, bimetal wewnątrz wyłącznika MCB ulega wygięciu pod wpływem ciepła, co uruchamia mechanizm mechaniczny i odcina obwód, zapobiegając przegrzaniu linii i spowodowaniu pożaru.

Zabezpieczenie przed zwarciem: Kiedy w linii wystąpi zwarcie i prąd natychmiast wzrośnie, wyzwalacz elektromagnetyczny szybko generuje silną siłę magnetyczną i popycha mechanizm łączący, aby rozłączyć styki, realizując wyłączenie w milisekundach.

Całkowita izolacja: Podczas konserwacji lub remontu ręczna obsługa wyłącznika może jednocześnie odłączyć linię pożarową i linię zerową, zapewniając, że sprzęt nie będzie pod napięciem i chroniąc bezpieczeństwo operatorów.

Podwójne monitorowanie: Ten miniaturowy wyłącznik automatyczny do montażu na szynie DIN może monitorować bieżący stan linii pożarowej i linii zerowej w czasie rzeczywistym i natychmiast wykonywać działanie zabezpieczające, gdy wystąpi jakakolwiek nieprawidłowość w którejkolwiek linii.

Jak prawidłowo zainstalować wyłącznik instalowany na szynie DIN?

W zestawie z dostawą produktu PUGAO zapewnia kompleksową instrukcję instalacji i konserwacji; W przypadku napotkania jakichkolwiek problemów prosimy o kontakt z naszym zespołem wsparcia technicznego posprzedażowego. Ponieważ konstrukcja szyny DIN upraszcza proces instalacji, możemy również zaoferować zalecenia oparte na standardowych praktykach instalacyjnych.

Krok 1: Odłącz zasilanie

Przed przystąpieniem do jakichkolwiek czynności należy koniecznie odłączyć główne zasilanie skrzynki rozdzielczej. Użyj multimetru lub testera napięcia, aby sprawdzić zaciski wejściowe; przystąpić do pracy dopiero po upewnieniu się, że nie ma napięcia. Zalecamy noszenie rękawic izolowanych i okularów ochronnych.

Krok 2: Sprawdź środowisko instalacyjne

Sprawdź, czy w skrzynce rozdzielczej zainstalowana jest standardowa szyna DIN 35 mm. Upewnij się, że jest wystarczający prześwit, aby ułatwić odprowadzanie ciepła i przyszłą konserwację, a także upewnij się, że szyna jest bezpiecznie zamocowana i nie ma luzów.

Krok 3: Zamontuj wyłącznik na szynie

Wyrównaj górny zacisk wyłącznika z szyną DIN, a następnie dociśnij w dół, aż dolny zacisk automatycznie zablokuje się na swoim miejscu. Urządzenie musi być bezpiecznie zamocowane i wolne od drgań.

Modułowa konstrukcja pozwala na instalację wielu wyłączników obok siebie.

Krok 4: Podłącz linie zasilania i obciążenia

Standardowa konfiguracja okablowania obejmuje podłączenie wejścia zasilania do górnych zacisków i wyjścia obciążenia do dolnych zacisków. Należy używać przewodów spełniających określone wymagania prądowe (np. w przypadku wyłącznika 32 A zalecany jest przekrój przewodu ≥4 mm²). Mocno dokręć śruby zacisków, aby zapobiec poluzowaniu połączeń lub przegrzaniu.

Krok 5: Sprawdź stan okablowania i instalacji

Upewnij się, że wszystkie połączenia przewodów są pewne i że nie są odsłonięte żadne odsłonięte przewody. Sprawdź polaryzację i kolejność faz – jest to szczególnie istotne w przypadku systemów trójfazowych. Upewnij się, że wyłącznik automatyczny jest w pozycji „OFF” (odłączony).

Krok 6: Testowanie po włączeniu zasilania

Po przywróceniu głównego zasilania przełącz wyłącznik automatyczny do pozycji „ON”, aby sprawdzić, czy działa prawidłowo. Sprawdź, czy nie występują nietypowe dźwięki, oznaki przegrzania lub nieoczekiwane wyłączenie.

Często zadawane pytania

1. Czy jesteś firmą handlową lub producentem?

Jesteśmy profesjonalną fabryką z 10-letnim doświadczeniem w miniaturowym wyłączniku instalacyjnym do montażu na szynie DIN.

2. Czy akceptujesz usługi niestandardowe?

Świadczymy usługi OEM/ODM, możemy wydrukować logo Twojej marki na produktach. Profesjonalny zespół techniczny i ofertowy może zapewnić zadowalające rozwiązania zgodnie z rysunkami i wymaganiami dotyczącymi parametrów.
