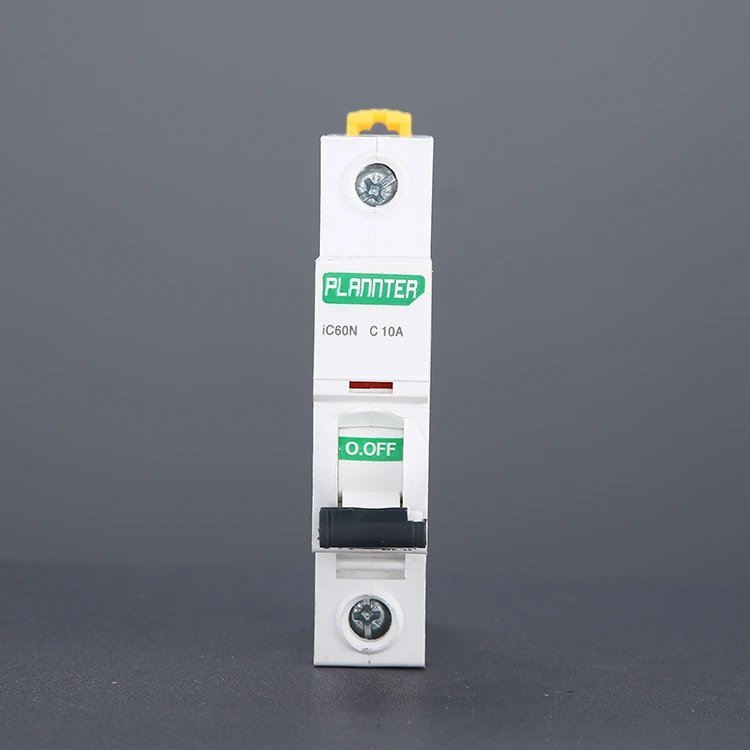

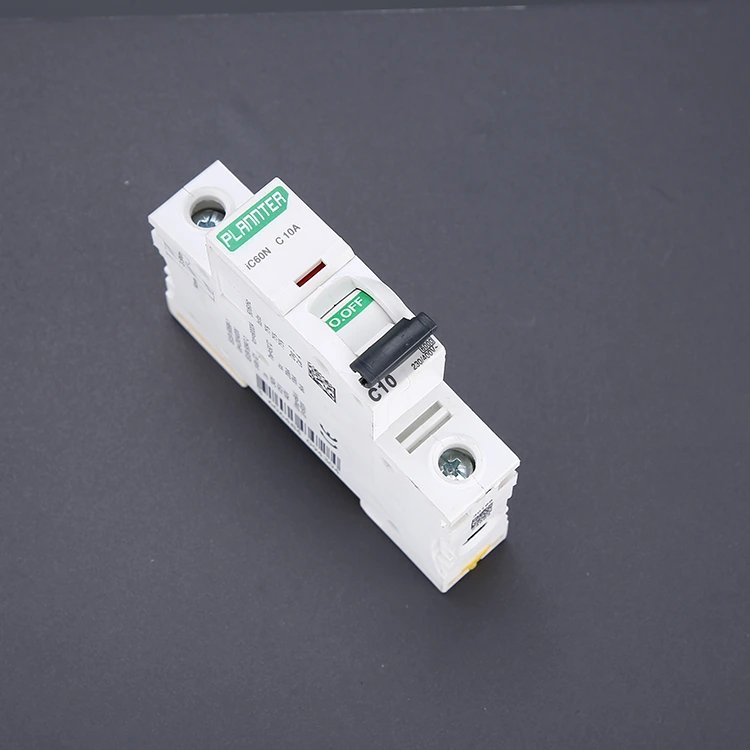

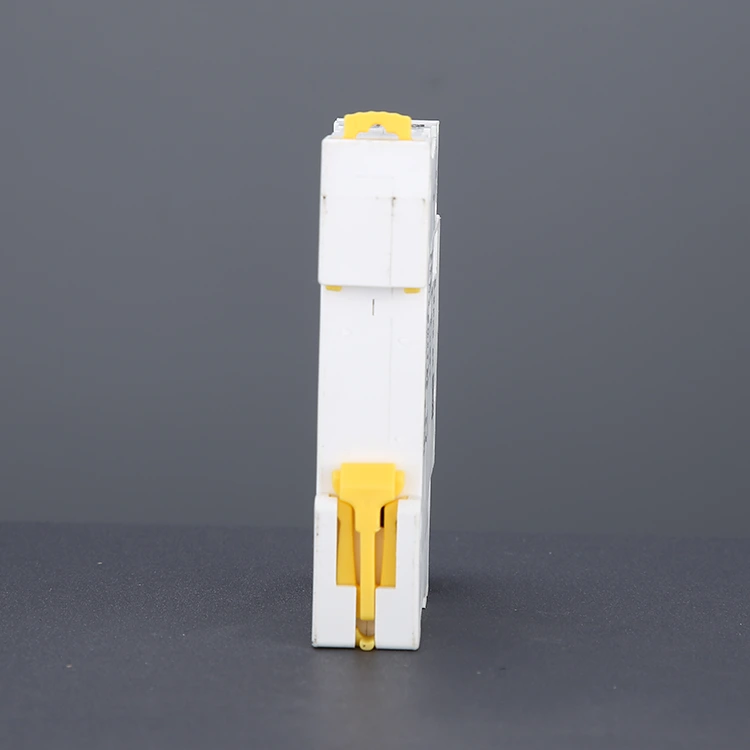

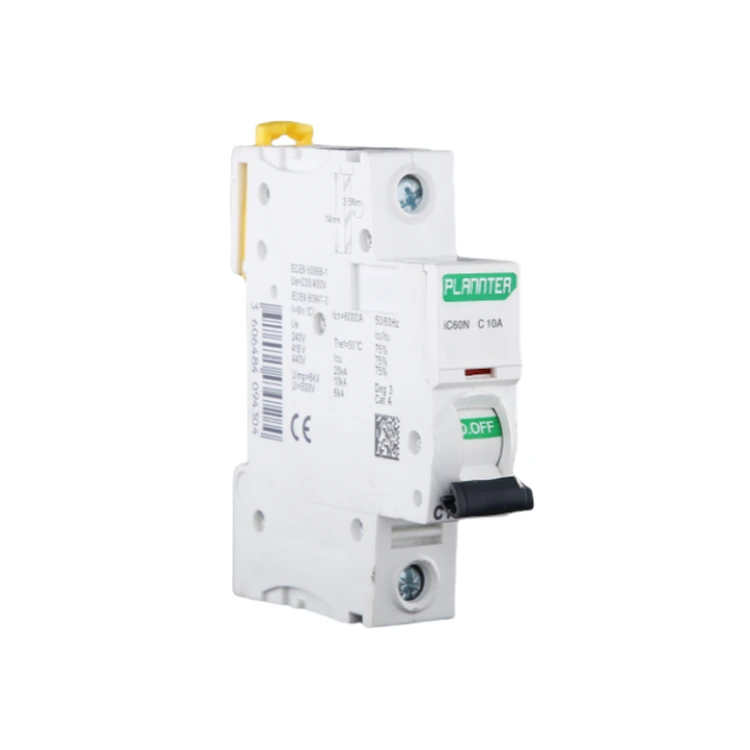

Wysokoprądowy wyłącznik nadprądowy prądu przemiennego

Najpopularniejszym typem domowego wyłącznika automatycznego jest jednobiegunowy wysokoprądowy wyłącznik nadprądowy prądu przemiennego, który składa się z pojedynczego przewodu przeciwpożarowego i pojedynczego przewodu zerowego i jest montowany na domowym panelu elektrycznym w celu monitorowania i kontrolowania prądu w pojedynczym przewodzie. Chroni pojedynczy przewód przed przeciążeniami i zwarciami. W przypadku przeciążenia lub zwarcia wyłącznik automatyczny zadziała i automatycznie odetnie zasilanie. Może chronić sprzęt elektryczny przed pożarami elektrycznymi.

Nasza technologia

Obsługa wysokich prądów stawia ogromne wymagania w stosunku do struktury mechanicznej i materiałów produktu. Opierając się na ponad dziesięcioletnim doświadczeniu w produkcji, PUGAO wdrożyło optymalizacje techniczne i ulepszenia, aby zapewnić, że nasze wysokoprądowe wyłączniki nadprądowe AC są idealnie dostosowane do wymagań rzeczywistych zastosowań.

1. Zagęszczone, całkowicie miedziane elementy wewnętrzne

Im wyższy prąd, tym większe ciepło wytwarzane przez opór wewnętrzny. Wszystkie nasze wewnętrzne mostki przewodzące i cewki są wykonane z miedzi elektrolitycznej o wysokiej czystości, a ich grubość jest zwiększona o 30% w porównaniu do modeli standardowych, utrzymując w ten sposób wzrost temperatury w bezpiecznych granicach.

2. Wysoka zdolność wyłączania w standardzie

Obwody wysokoprądowe są zwykle umieszczane w przedniej części układu elektrycznego. W przypadku zwarcia spodziewany prąd zwarciowy może być bardzo wysoki. Seria wysokoprądowych PUGAO jest standardowo wyposażona w zdolność wyłączania 10 kA, co gwarantuje, że obudowa pozostanie nienaruszona – bez pęknięć – podczas poważnych awarii, chroniąc w ten sposób panel dystrybucyjny.

3. Duże styki ze stopu srebra

Aby zapobiec spawaniu styków pod dużym obciążeniem, stosujemy styki ze stopu na bazie srebra o znacznie większej powierzchni. Materiał ten nie tylko charakteryzuje się doskonałą przewodnością elektryczną, ale także utrzymuje stale niską rezystancję styku, nawet podczas częstych operacji przełączania z udziałem dużych prądów.

Podstawowe scenariusze zastosowań

W przypadku wszelkich zastosowań wymagających dużej mocy — szczególnie tam, gdzie priorytetem jest minimalizacja zajmowanej przestrzeni w szafach rozdzielczych — zdecydowanie zalecamy wybór naszych wysokoprądowych wyłączników nadprądowych prądu przemiennego. Dotyczy to w szczególności następujących scenariuszy:

Ochrona głównej linii przychodzącej: Główny wyłącznik zasilania dla dużych willi, sklepów detalicznych i restauracji. Ponieważ łączny pobór prądu wszystkich urządzeń gospodarstwa domowego może przekraczać 63 A, wymagany jest wyłącznik główny 80 A lub 100 A.

Przemysłowe urządzenia energetyczne: Silniki dużej mocy, sprężarki powietrza i wtryskarki. Urządzenia te charakteryzują się wysokimi prądami rozruchowymi przy rozruchu i wysokimi prądami roboczymi podczas pracy, co zazwyczaj wymaga wysokoprądowego wyłącznika automatycznego z krzywą wyzwalania typu D.

Stacje ładowania pojazdów nowej energii: Stosy ładowania DC i AC o dużej mocy, gdzie prąd wyjściowy często waha się w zakresie od 80 A do 125 A.

Centra danych: Ochrona jednostek dystrybucyjnych rzędowych szaf serwerowych (RDU), wymagających możliwości instalacji o dużej gęstości w połączeniu z możliwością obsługi wysokich prądów.

Systemy PV i magazynowania energii: Ochrona skrzynki przyłączeniowej na stopniu wyjściowym przekształtników mocy.

Różnica między 2-biegunowym wyłącznikiem prądu przemiennego a 1-biegunowym wyłącznikiem

Często zadawane pytania

1. Czy akceptujesz usługi niestandardowe?

Świadczymy usługi OEM/ODM i możemy wydrukować logo Twojej marki na miniaturowym wyłączniku prądu przemiennego. Możemy również zapewnić zadowalające rozwiązania zgodnie z Twoimi rysunkami i wymaganiami dotyczącymi parametrów.

2. Jakie są warunki płatności?

30% przedpłaty przelewem, 70% przed wysyłką. Akceptowane są również Western Union i akredytywa.

3. Dlaczego szerokość wyłącznika wysokoprądowego wydaje się być taka sama jak wyłącznika standardowego?

Właśnie na tym polega jego pomysłowość. Zachowuje standardową szerokość modułową 18 mm, co pozwala na bezproblemowy montaż na standardowej szynie DIN. Jednak jego wnętrze zawiera materiały izolacyjne o wyższej specyfikacji i wyspecjalizowaną konstrukcję kanału odprowadzającego ciepło, aby skutecznie zarządzać ciepłem generowanym przez obciążenia o dużej mocy.

4. Czy istnieją jakieś specjalne wymagania dotyczące montażu wyłącznika wysokoprądowego?

Kluczowym czynnikiem jest moment obrotowy. W przypadku prądów około 100 A nawet lekko poluzowane śruby zacisków mogą wytworzyć wystarczającą ilość ciepła, aby w bardzo krótkim czasie stopić plastikową obudowę. PUGAO zaleca użycie profesjonalnego klucza dynamometrycznego i okresowe sprawdzanie szczelności połączeń przewodów.
