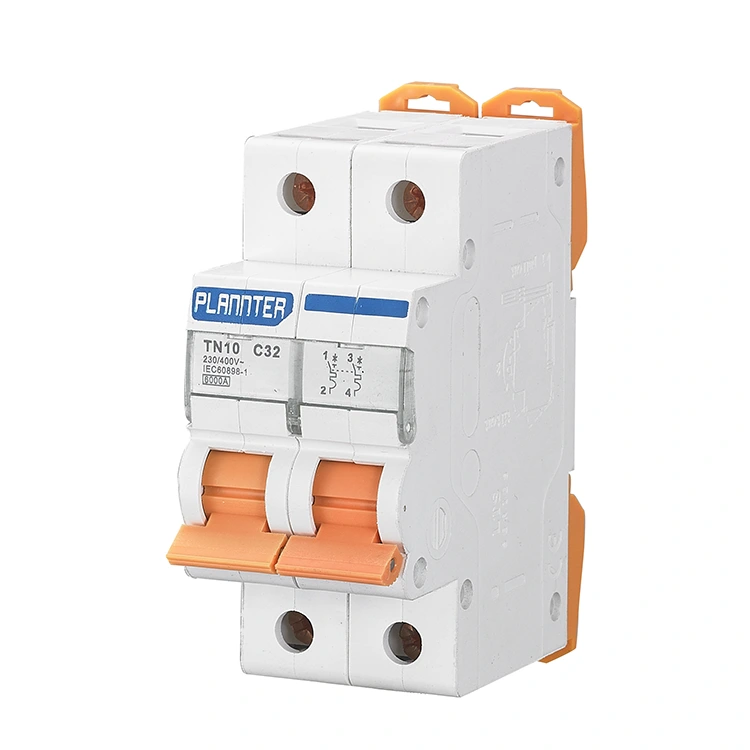

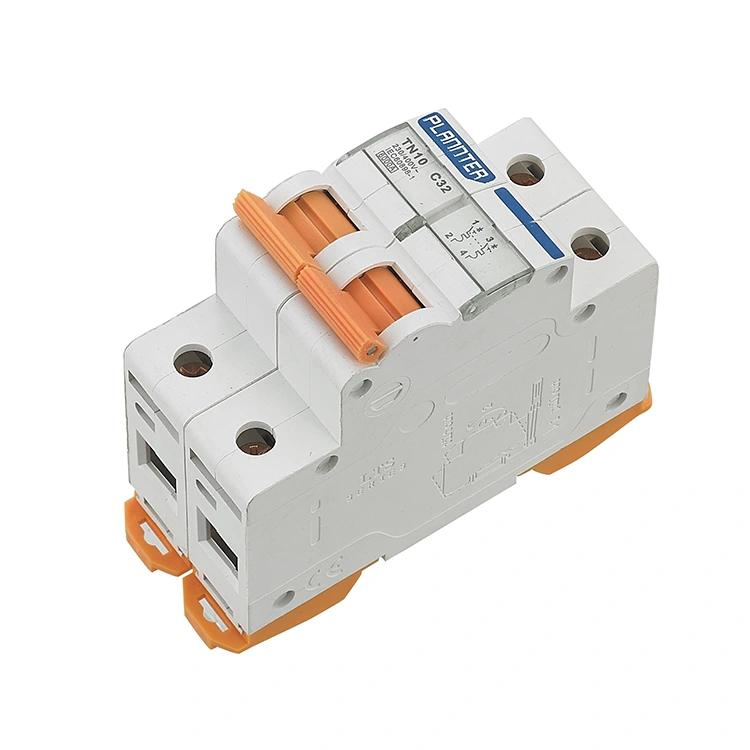

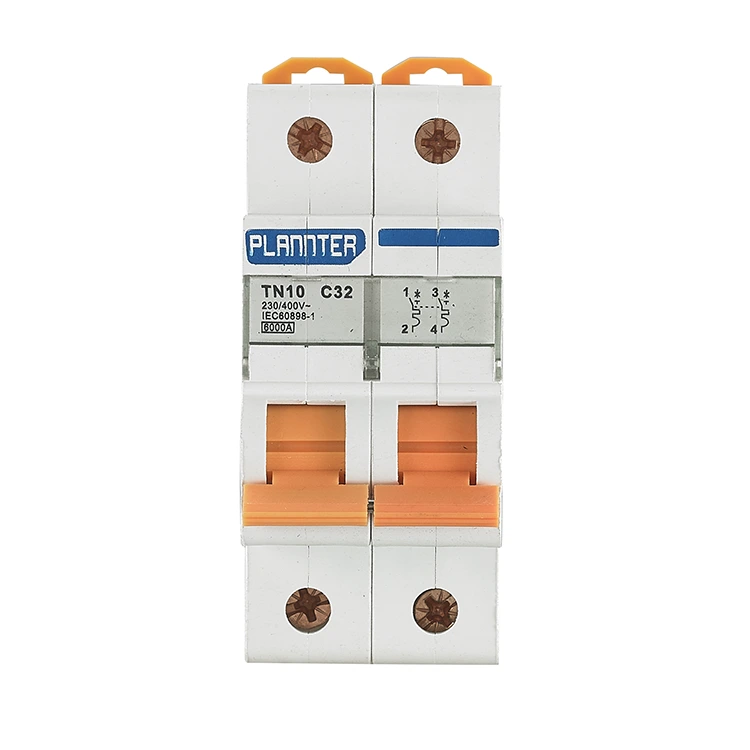

Miniwyłącznik automatyczny 32A o dużej zdolności wyłączania

Miniwyłącznik automatyczny PUGAO (Plannter Electric) 32A o dużej zdolności wyłączania to urządzenie zabezpieczające, które kontroluje jednocześnie oba bieguny (ognisty i zerowy). W porównaniu z jednobiegunowym wyłącznikiem automatycznym, który odcina tylko przewód Fire, zapewnia on całkowitą izolację obwodu i zapewnia wyższy poziom bezpieczeństwa. Gdy w obwodzie wystąpi przeciążenie lub zwarcie, produkt szybko zareaguje, odcinając synchronicznie ścieżkę prądową obu biegunów, skutecznie zapobiegając potencjalnym zagrożeniom bezpieczeństwa, które mogą być spowodowane przez naładowaną linię zerową.

Zakres prądu znamionowego produktu wynosi od 6 A do 63 A, co pokrywa potrzeby większości scenariuszy zastosowań. Zdolność przerywania wynosi do 6 kA, co gwarantuje, że prąd zwarciowy może być nadal niezawodnie odcięty w przypadku poważnego zwarcia.

Co to jest miniwyłącznik automatyczny o dużej zdolności wyłączania 32 A?

Miniwyłącznik automatyczny o dużej zdolności wyłączania 32 A jest urządzeniem zabezpieczającym niskiego napięcia o prądzie znamionowym 32 amperów i dużej zdolności wyłączania zwarciowego; został zaprojektowany przede wszystkim w celu zapewnienia bezpieczeństwa obwodów elektrycznych pracujących w środowiskach charakteryzujących się wysokimi prądami zwarciowymi.

Podobnie jak standardowe wyłączniki automatyczne, służy do ochrony obwodów o natężeniu 32 amperów (zwykle odpowiada to okablowaniu 6 mm² lub 10 mm²) i nadaje się do zastosowań takich jak klimatyzatory, podgrzewacze wody lub drobne urządzenia przemysłowe.

Termin „zdolność wyłączania” odnosi się do maksymalnej wielkości prądu, którą ten wyłącznik może bezpiecznie przerwać podczas zwarcia bez poniesienia szkody – w szczególności bez zespawania się styków, eksplozji lub zapalenia się.

Standardowe wyłączniki automatyczne mają zazwyczaj zdolność wyłączania 4,5 kA lub 6 kA, podczas gdy modele o dużej zdolności wyłączania charakteryzują się wartością znamionową 10 kA lub wyższą.

W przypadku poważnego zwarcia chwilowy prąd może wzrosnąć nawet do 8000 A. Jeżeli w takim scenariuszu zastosowano standardowy wyłącznik 6 kA, urządzenie mogłoby potencjalnie eksplodować; jednakże wyłącznik o dużej zdolności wyłączania 10 kA byłby w stanie bezpiecznie przerwać zasilanie bez poniesienia jakichkolwiek uszkodzeń.

Aplikacja:

System dystrybucji energii w budynkach mieszkalnych: jako wyłącznik główny lub zabezpieczenie obwodu odgałęzionego domowej skrzynki rozdzielczej, aby zapewnić bezpieczeństwo zużycia energii elektrycznej w domu.

Handlowy: Ten moduł Mcb o dużej zdolności wyłączania 32 A jest stosowany w obwodach oświetleniowych i gniazdowych w centrach handlowych, budynkach biurowych i hotelach, aby zapewnić niezawodną ochronę przed wyciekami i przeciążeniami.

Środowiska przemysłowe: stosowany w szafach sterowniczych, skrzynkach rozdzielczych i innym sprzęcie do ochrony silników jednofazowych i innych ważnych obciążeń.

Obiekty użyteczności publicznej: ten Mcb o dużej zdolności wyłączania 32 A odgrywa kluczową rolę ochronną w systemie dystrybucji energii w szkołach, szpitalach, stacjach i innych miejscach publicznych

Tymczasowe zasilanie: Zapewnij ochronę bezpieczeństwa na placach budowy, podczas zajęć na świeżym powietrzu i przy innych tymczasowych okazjach do zasilania

W jakich scenariuszach zalecamy wybór wyłączników o dużej zdolności wyłączania?

1. Bliskość transformatorów lub rozdzielni

Zasada: Im bliżej źródła zasilania znajduje się urządzenie, tym większy jest potencjalny prąd zwarciowy. Na wyjściu transformatora prąd zwarciowy może z łatwością przekroczyć 10 kA.

Ryzyko: Standardowe wyłączniki automatyczne nie są w stanie wytrzymać takich obciążeń; dlatego też jako główną linię obrony należy zastosować wyłączniki o dużej zdolności wyłączania.

2. Przemysłowe sieci elektroenergetyczne i długie trasy kablowe

Zasada: Szyny przemysłowe są wytrzymałe i mają niską impedancję, co skutkuje ogromną energią zwarciową.

Ryzyko: Standardowe wyłączniki często nie mają wystarczającej zdolności do gaszenia łuku; brak gaszenia łuku może prowadzić do pożarów w szafie rozdzielczej.

3. Ochrona kaskadowa

Zasada: W wielopoziomowych systemach dystrybucji energii wyłączniki znajdujące się po stronie zasilania wymagają większej zdolności wyłączania, aby wytrzymać energię odbitą z urządzeń znajdujących się za nim.

Ryzyko: Aby zapewnić selektywną ochronę, wyłączniki na końcu systemu często wymagają modernizacji do modeli o większej zdolności wyłączania.

Często zadawane pytania

P: Czy wyłącznik automatyczny o dużej zdolności wyłączania 32 A nadaje się do obciążeń rozruchowych silnika?

Odp.: Tak, pod warunkiem, że wybrana zostanie prawidłowa krzywa wyłączania. W przypadku obciążeń indukcyjnych, takich jak silniki elektryczne, zalecamy wybór krzywej wyzwalania typu D. Zapewnia to, że wyłącznik nie wyłączy się w sposób uciążliwy, gdy silnik wygeneruje prąd rozruchowy od 5 do 8 razy większy od wartości znamionowej; jednocześnie, wykorzystując swoją wysoką zdolność wyłączania, zapewnia najwyższy poziom ochrony w przypadku wewnętrznego zwarcia w silniku.

P: Dlaczego wyłącznik automatyczny 32A firmy PUGAO wykazuje niższy wzrost temperatury pod dużym obciążeniem?

Odp.: Wzrost temperatury jest krytycznym miernikiem oceny jakości wyłączników wysokoprądowych. Stosujemy w pełni zautomatyzowany proces zgrzewania punktowego w celu zabezpieczenia wewnętrznych elementów przewodzących prąd, co skutkuje wyjątkowo niską rezystancją styku.

W połączeniu ze zoptymalizowaną konstrukcją wewnętrznego przepływu powietrza w celu rozpraszania ciepła, wewnętrzne wytwarzanie ciepła pozostaje znacznie poniżej międzynarodowych norm - nawet przy pracy przy pełnym obciążeniu 32A. Wydłuża to znacznie żywotność zarówno wyłącznika, jak i izolacji przewodu.

P: Czy miniwyłącznik automatyczny o dużej zdolności wyłączania 32 A można zainstalować w standardowej domowej skrzynce rozdzielczej?

O: Absolutnie. Posiada standardową konstrukcję modułową 18 mm i jest kompatybilny z systemami montażu na szynie DIN 35 mm. Chociaż zapewnia ochronę klasy przemysłowej, zachowuje kompaktową obudowę.
