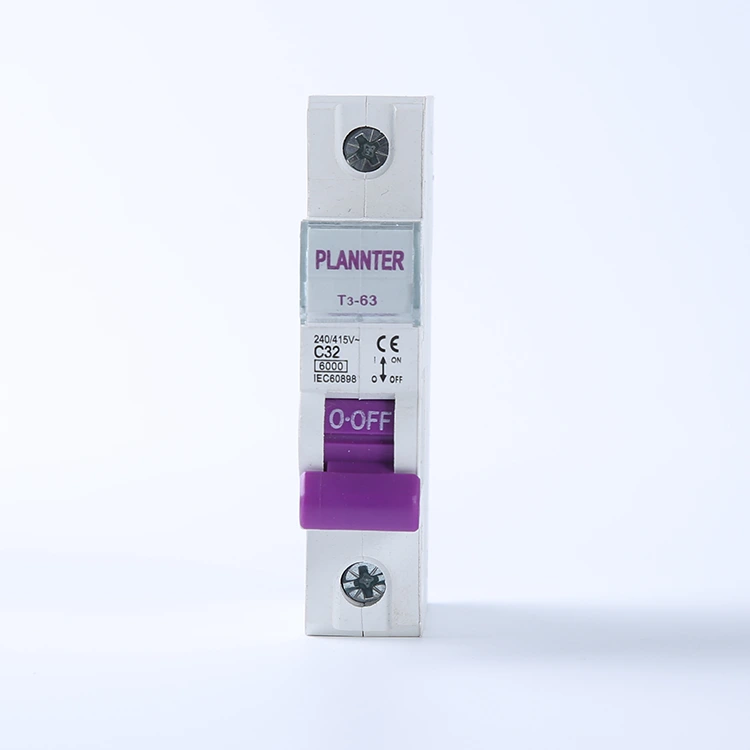

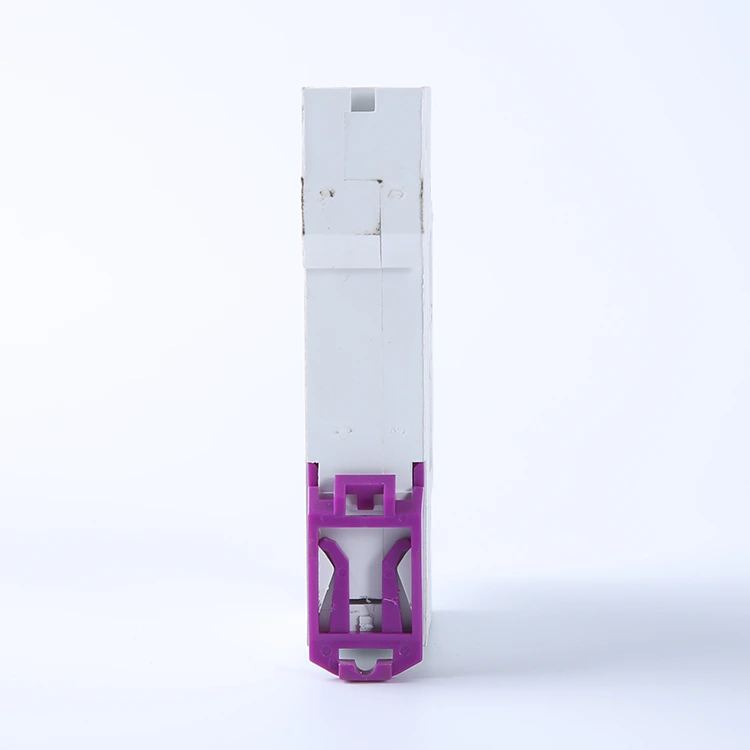

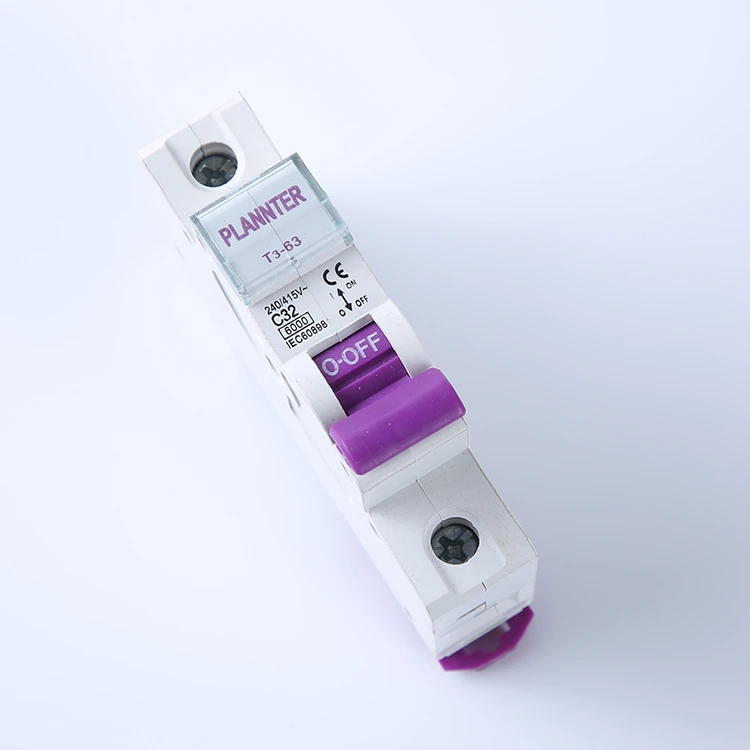

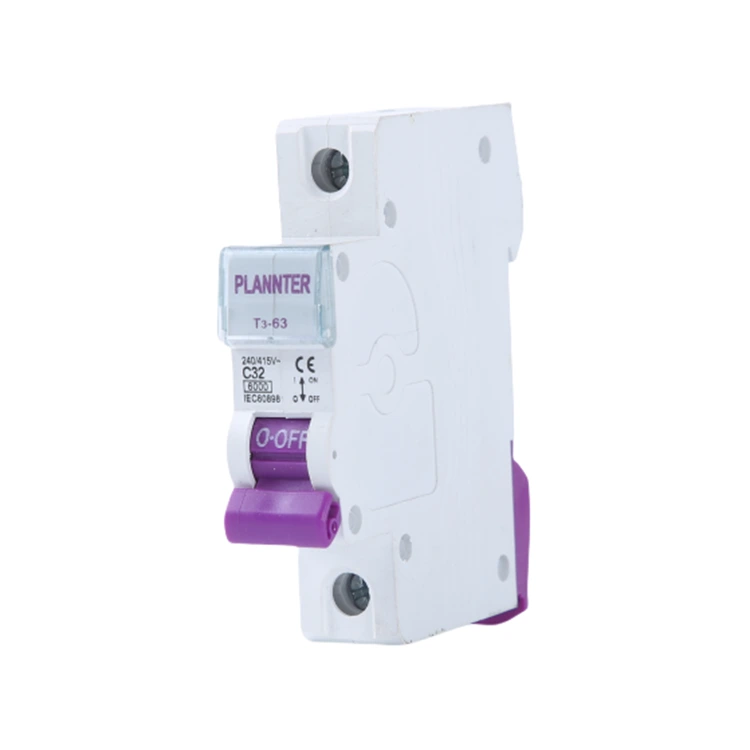

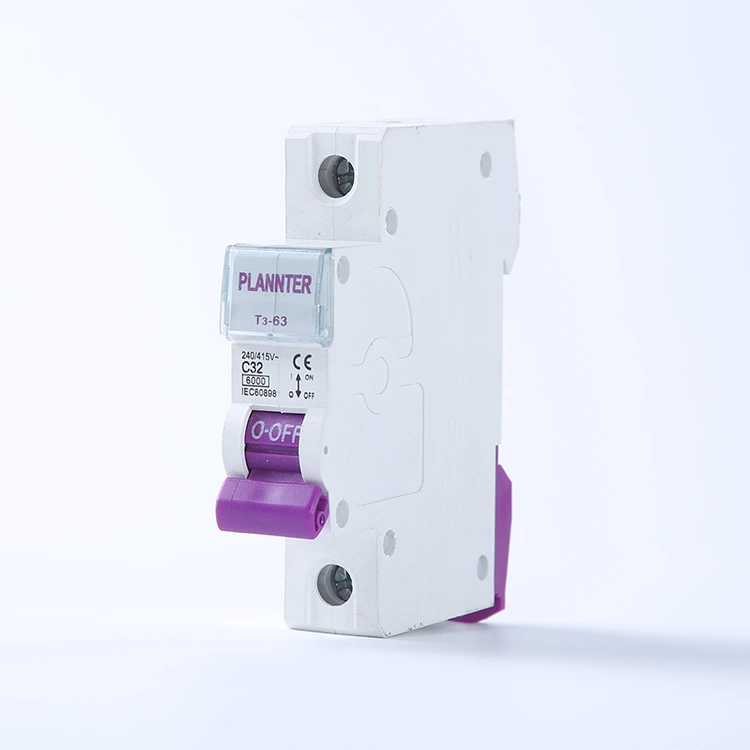

1-biegunowy wyłącznik prądu przemiennego

PUGAO (Plannter Electric) jest profesjonalnym producentem i dostawcą w Chinach, jako jeden z naszych zaawansowanych produktów, ten 1-biegunowy wyłącznik automatyczny AC jest odpowiedni do obwodów AC 50 Hz, 230 V (jednofazowych), zapewniając ochronę przed przeciążeniami i zwarciami. Jest tańszy i jest stosowany głównie w obwodach niskiego napięcia i ma na celu ochronę sprzętu elektrycznego i bezpieczeństwa osobistego poprzez odcięcie obwodu.

Co to jest wyłącznik jednobiegunowy?

PUGAO specjalizuje się w wyłącznikach automatycznych, a 1-biegunowy wyłącznik prądu przemiennego jest jednym z naszych produktów. Jego głównymi zaletami są niewielkie rozmiary i minimalne zapotrzebowanie na przestrzeń instalacyjną.

1P lub jednobiegunowy odnosi się do wyłącznika z tylko jedną listwą zaciskową, używanego do sterowania jednofazowym przewodem pod napięciem. Nadaje się do zwykłych domowych obwodów oświetleniowych lub sprzętu małej mocy, chroniąc obwód przed przeciążeniami, zwarciami i innymi potencjalnymi awariami elektrycznymi. Jest to stosunkowo tania i opłacalna opcja, a my mamy projekty obejmujące różne zastosowania w dystrybucji energii w budynkach mieszkalnych, komercyjnych i przemysłowych.

Należy jednak pamiętać: Wybierając wyłącznik automatyczny, należy również wziąć pod uwagę rzeczywistą sytuację i wybrać odpowiednie jedno- lub wielobiegunowe urządzenie zabezpieczające. Nie wybieraj ślepo na podstawie zalet lub ceny.

Podstawowe funkcje

1-biegunowy wyłącznik automatyczny AC zapewnia skuteczną ochronę jednofazowych obwodów prądu przemiennego poprzez podwójną ochronę termiczną i magnetyczną.

1. Zabezpieczenie przed przeciążeniem

Wyłącznik automatyczny zawiera bardzo precyzyjny pasek bimetaliczny. Kiedy do obwodu podłączonych jest zbyt wiele urządzeń, co powoduje, że prąd przekracza wartość znamionową, ciepło wytwarzane przez prąd powoduje wygięcie paska bimetalicznego.

Ta funkcja opóźnionego wyzwalania dokładnie identyfikuje ciągłe przeciążenia, zapobiegając samoistnemu zapaleniu się warstwy izolacyjnej przewodów na skutek długotrwałych wysokich temperatur.

2. Natychmiastowe zabezpieczenie przed zwarciem

Produkt zawiera wysokowydajną cewkę elektromagnetyczną. W przypadku zwarcia chwilowy wzrost prądu generuje silne pole magnetyczne, które w ciągu kilku sekund uruchamia dźwignię wyłączającą.

Dzięki naszemu projektowi i testom jednobiegunowy wyłącznik automatyczny osiąga szybkość reakcji na poziomie milisekund, odcinając zasilanie w chwili pojawienia się iskry elektrycznej. Chroni to nie tylko obwód, ale także chroni dalsze drogie inteligentne urządzenia domowe, serwery i przemysłowy sprzęt sterujący przed uszkodzeniami spowodowanymi przepięciami.

3. Wysokowydajny system gaszenia łuku

Oprócz zabezpieczenia termicznego i magnetycznego, ten wyłącznik prądu przemiennego jest również wyposażony w wielowarstwową metalową siatkę gaszącą łuk elektryczny. Łuk elektryczny powstający w momencie odłączenia jest szybko wciągany do sieci w celu segmentacji, chłodzenia i gaszenia.

System gaszenia łuku skutecznie ogranicza erozję stykową. Dzięki w pełni zautomatyzowanemu procesowi zgrzewania punktowego PUGAO styki są trwalsze, zachowując wyjątkowo niską rezystancję styku i doskonałą przewodność nawet po wielokrotnych wyłączeniach awaryjnych.

Kluczowe cechy wyłącznika automatycznego PUGAO AC

Świadczymy usługi w zakresie niestandardowych rozwiązań i obsługujemy wysokie napięcie izolacji do 400 V AC, aby zapewnić izolację galwaniczną i ochronę przed wyciekiem.

Możemy zapewnić satysfakcjonujące rozwiązania zgodnie z wymaganiami dotyczącymi parametrów. Jako przykład należy zastosować wyłączniki automatyczne 6A-63A, takie jak system energii słonecznej lub codzienna dystrybucja energii w budynkach mieszkalnych.

Nie musisz się martwić o bezpieczeństwo, wysokie bezpieczeństwo, w przypadku przeciążenia napięcia automatycznie odetnie dopływ prądu, zmniejszy ryzyko pożaru.

Wszystkie nasze 1-biegunowe wyłączniki prądu przemiennego są fabrycznie zgodne z certyfikatami CE, CCC i ISO. Każdy proces produkcyjny został rygorystycznie przetestowany pod kątem spełnienia międzynarodowych standardów jakości.

Typowe rozwiązywanie problemów i rozwiązania

PUGAO, jako producent 1-biegunowych wyłączników prądu przemiennego, zapewnia powiązane usługi wsparcia technicznego. W przypadku problemów z produktem dostępne są zdalne porady techniczne. Kompletne instrukcje dotyczące instalacji i konserwacji, w tym typowe usterki i rozwiązania, zostaną dołączone do dostawy produktu.

1. Częste niewyjaśnione zadziałanie wyłącznika automatycznego

Możliwe przyczyny: Przeciążenie lub zbyt wysoka temperatura otoczenia.

Całkowita moc urządzeń podłączonych do linii przekracza wartość znamionową wyłącznika lub wyłącznik pracował przez długi czas w zamkniętej skrzynce rozdzielczej o wysokiej temperaturze, co spowodowało przedwczesne zadziałanie metalowej płytki zabezpieczającej przed przegrzaniem.

Rozwiązanie: Proszę sprawdzić obciążenie linii. Zalecamy przejście na wyższy prąd znamionowy i upewnienie się, że średnica drutu jest zgodna.

Jeżeli przyczyną są czynniki środowiskowe, zalecamy poprawę wentylacji skrzynki rozdzielczej. Produkty PUGAO zostały zaprojektowane z myślą o wzroście temperatury. Jeśli środowisko jest ekstremalne, prosimy o kontakt w celu odpowiedniego dostosowania adaptacji na etapie wyboru i opracowywania rozwiązania.

2. Przegrzanie lub zapach spalenizny na zaciskach

Możliwe przyczyny: Luźne zaciskanie lub nieprawidłowa średnica drutu.

Luźne śruby zwiększają rezystancję styku; cienkie przewody powodują wysokie temperatury w miejscu połączenia pod dużym prądem. Obie te sytuacje mogą prowadzić do problemów.

Rozwiązanie: Natychmiast odłącz zasilanie, sprawdź i dokręć śruby okablowania. W naszych produktach zastosowano pogrubione końcówki tunelowe o wysokim zaprojektowanym momencie obrotowym; zalecamy użycie profesjonalnego izolowanego śrubokręta do dokręcenia do standardowej wartości. Upewnij się, że przewód jest całkowicie włożony do otworu zaciskowego i nie ma odsłoniętego rdzenia przewodu.

3. Klamki nie można zamknąć, nie można jej przesunąć do góry

Możliwe przyczyny: Trwałe zwarcie lub zablokowanie mechanizmu.

W obwodzie nadal występuje zwarcie. Ze względów bezpieczeństwa magnetyczny mechanizm wyzwalający odmawia zamknięcia na siłę lub wewnętrzna komora gasząca łuk może zostać uszkodzona przez duży udar prądowy.

Rozwiązanie: W tej sytuacji nie należy zamykać obwodu na siłę! Najpierw sprawdź, czy nie ma zwarć w dalszych urządzeniach lub czy nie ma uszkodzeń okablowania.

Jeśli po wykluczeniu usterek zewnętrznych obwodu w dalszym ciągu nie można zamknąć, oznacza to, że wyłącznik automatyczny 1P AC zakończył swoją misję ochronną. W celu dalszego potwierdzenia stanu produktu może być konieczna wymiana. Planista kontaktu.

4. Urządzenia znajdujące się dalej nie mają zasilania po zamknięciu przełącznika

Możliwe przyczyny: Nieprawidłowe okablowanie lub awaria mechanizmu wewnętrznego.

Linie przychodzące i wychodzące są zamienione miejscami lub zacisk przewodu znajduje się na izolacji; chociaż uchwyt jest w pozycji ON, styki wewnętrzne nie są zwarte.

Rozwiązanie: Za pomocą multimetru zmierz napięcie na zaciskach wyjściowych i sprawdź, czy zacisk przewodu naciska na izolację przewodu.

Każdy produkt PUGAO przechodzi testy polaryzacji i ciągłości na zautomatyzowanym stole warsztatowym. Jeśli pomimo prawidłowego okablowania nadal nie ma napięcia, skontaktuj się z naszym działem pomocy technicznej.

Często zadawane pytania:

Czy akceptujesz usługi niestandardowe?

Tak, mamy ponad 10 lat doświadczenia w branży 1-biegunowych wyłączników prądu przemiennego. Świadczymy usługi OEM/ODM i możemy wydrukować logo Twojej marki na produktach. Możemy również zapewnić rozwiązania niestandardowe zgodnie z rysunkami i wymaganiami dotyczącymi parametrów.

Jak długi jest czas realizacji dostawy?

Zależy to od wymagań i ilości zakupionych produktów.
