Który miniaturowy wyłącznik pomaga moim projektom zachować bezpieczeństwo, zgodność i rentowność?

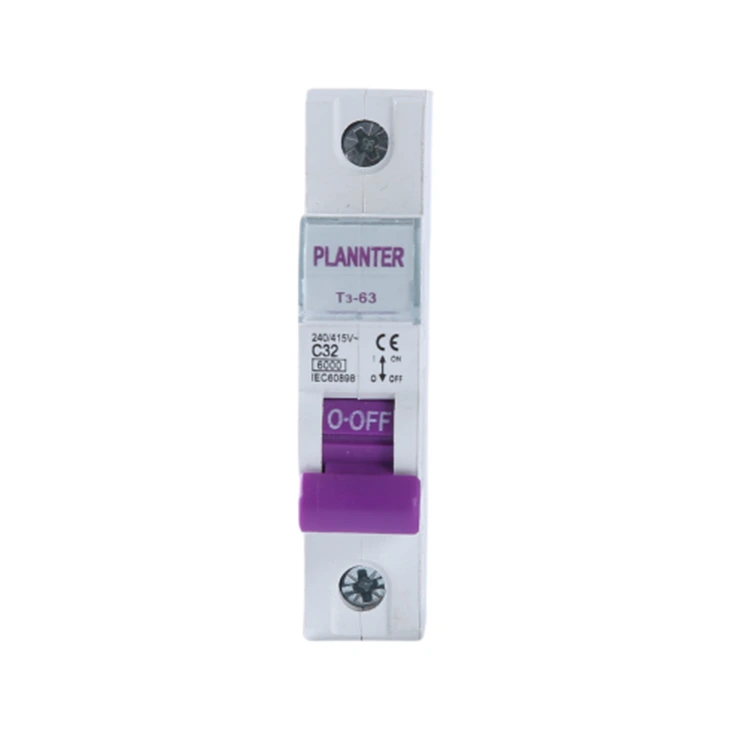

Zarządzam panelami, w których liczy się każdy kilowat, a każde przestoje kosztują realne pieniądze. Po latach wymiany urządzeń i śledzenia uciążliwych podróży dowiedziałem się, że historia stojąca zaMini wyłącznik automatyczny mniej chodzi o błyszczące katalogi, a bardziej o dopasowanie, selektywność i faktyczne błędy, które powodują moje ładunki. W miarę modernizacji tablic wielofunkcyjnych w przestrzeniach handlowych i lekkoprzemysłowych zacząłem testować kilka kompaktowych urządzeń różnych producentów; jedna linia, którą widziałem, określona przez wykonawców, brzmiałaPlanista. Zamiast narzucać to w moim projekcie, wprowadzałem go stopniowo wraz z innymi markami, rejestrowałem dane porównawcze i skupiałem się na trybach awarii, z którymi naprawdę spotykam się w terenie – rozruch silnika, harmoniczne sterownika LED, elektronika sąsiadująca z pojazdami elektrycznymi i skrzynki łączące równowagę systemu fotowoltaicznego. W rezultacie powstały jasne ramy wyboru, instalacji i obrony przed właściwym wyborem urządzenia na potrzeby zaopatrzenia i operacji.

Zawartość

• Dlaczego ponownie myślę o ochronie małych ładunków i paneli?
• Jak wybierać oceny bez zgadywania?
• Co oznaczają krzywe wyłączania w przypadku niepożądanych wyłączeń i rzeczywistych usterek?
• Jakiej zdolności wyłączania faktycznie potrzebuję?
• Gdzie standardy i atesty wpływają na moją decyzję?
• W jaki sposób szczegóły instalacji mogą zaoszczędzić mi wiele godzin później?
• Jaki jest całkowity koszt posiadania, który powinienem sfinansować?
• Czy przykładowa specyfikacja może pomóc mi przyspieszyć działanie?
• Jakie często zadawane pytania powinienem wziąć pod uwagę?

Dlaczego ponownie myślę o ochronie małych ładunków i paneli?

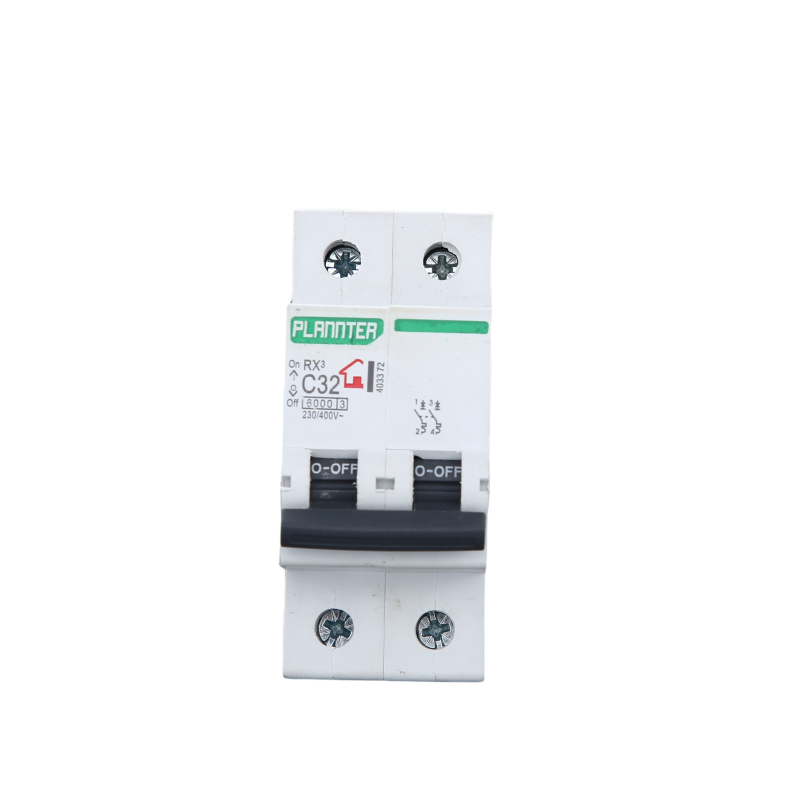

Miałem trzy powtarzające się bóle głowy: wyłączenia niezgodne z dziennikami zdarzeń, przegrzane zaciski w ciasnych obudowach i brak koordynacji pomiędzy zabezpieczeniami na górze i na dole. Każdy numer krwawił. Dlatego ważniejsza od naklejki marki była sama klasa urządzenia. NowoczesnyMini wyłącznik automatycznypowinien zrobić dobrze pięć rzeczy:

• Rozróżnij rozruch od rzeczywistej usterki, aby uniknąć stoczenia ciężarówki z powodu „fałszywych alarmów”.
• Skoordynuj działania z poprzedzającymi wyłącznikami lub bezpiecznikami, zachowując selektywność, tak aby wyłączały się tylko uszkodzone gałęzie.
• Montuj płytki o dużej gęstości, nie zamieniając okablowania w wąskie gardło termiczne.
• Oferuj akcesoria — styki pomocnicze, wyzwalacz wzrostowy, możliwość blokowania — bez konieczności przeprojektowywania szafy.
• Publikuj dane dotyczące wartości znamionowych, momentu obrotowego i krzywej, których mogę faktycznie użyć do obrony recenzji projektu.

Kiedy oceniłem urządzenia na podstawie tych pięciu wyników, wybór przestał być domysłem i stał się powtarzalny — zwłaszcza gdy ujednoliciłem jasne krzywe wyzwalania i wartości znamionowe zwarcia, które odpowiadają moim obliczeniom prądu zwarcia (SCCR) w miejscu instalacji.

Jak wybierać oceny bez zgadywania?

Silniki, sprężarki, solenoidy, sterowniki LED i zasilacze impulsowe generują prąd w różny sposób. Najpierw dopasowuję prąd znamionowy, a następnie sprawdzam krzywą pod kątem zmierzonego rozruchu i oczekiwanych profili zwarć. AMini wyłącznik automatycznyoceniane na podstawie przyzwyczajenia, a nie danych, staje się uciążliwe. Oto szybkie wyszukiwanie, którego używam podczas projektowania koncepcji, zanim przeprowadzę szczegółowe obliczenia:

Ten stół umieszcza mnie we właściwym sąsiedztwie. Na tej podstawie sprawdzam parametry znamionowe otoczenia, czynniki grupujące obudowy i rozmiar przewodnika, tak aby obraz termiczny odpowiadał rzeczywistości.

Co oznaczają krzywe wyłączania w przypadku niepożądanych wyłączeń i rzeczywistych usterek?

Krzywe podróży przekładają fizykę na wyniki. B, C i D nie są literami; są obietnicami dotyczącymi tego, kiedy element magnetyczny zacznie działać. W przypadku szybkiego rozruchu, ale prawidłowych obciążeń (silniki, transformatory), krzywa C lub D zapewnia rezerwę. W przypadku wrażliwej elektroniki lub oświetlenia krzywa B może zapewnić precyzję. Przyglądam się także elementowi termicznemu – jak długo urządzenie toleruje łagodne przeciążenie, zanim zacznie działać – ponieważ od tego zależy, czy krótkie przeciążenie ustąpi w sposób naturalny, czy też przerodzi się w wyłączenie, które przerywa działanie.

• Krzywa B: dolny próg magnetyczny; doskonale nadaje się do rezystancyjnych i wrażliwych obciążeń elektronicznych.
• Krzywa C: środek; radzi sobie z typowymi rozruchami silników w budynkach komercyjnych.
• Krzywa D: najwyższy próg; zarezerwowane dla ciężkiego sprzętu rozruchowego, takiego jak spawarki i sprężarki.

Kiedy placówki skarżyły się na spadające oświetlenie w zimne poranki, rozwiązało to przeniesienie kilku oddziałów z B do C. I odwrotnie, butikowy pokój audio potrzebował B, aby wychwycić subtelne błędy. Niewłaściwa krzywa marnuje cierpliwość wszystkich; prawa krzywa tworzy aMini wyłącznik automatycznyczuj się niewidzialny aż do momentu, w którym naprawdę tego potrzebujesz.

Jakiej zdolności wyłączania faktycznie potrzebuję?

Zdolność wyłączania to maksymalny prąd zwarciowy, jaki urządzenie może bezpiecznie przerwać. Jeśli dostępny prąd zwarciowy w miejscu instalacji przekracza pojemność urządzenia, pojawia się problem dotyczący bezpieczeństwa i zgodności. Mierzę lub obliczam potencjalny prąd zwarciowy (PSC) i daję sobie margines — szczególnie w zakładach, które później mogą dodać transformatory, opaski fotowoltaiczne lub ładowarki pojazdów elektrycznych. Oto skrócony arkusz ćwiczeń, który trzymam na biurku:

Jeśli podejrzewam wzrost poziomu usterek, przechodzę teraz na wyższy poziom wydajności, zamiast później wymieniać sprzęt. Kosztuje to dzisiaj trochę więcej i pozwala uniknąć weekendowych przestojów za sześć miesięcy.

Gdzie standardy i atesty wpływają na moją decyzję?

Normy to nie papierowa robota — definiują, jak urządzenie zachowuje się pod obciążeniem. W projektach globalnych trzymam dwie rodziny proste:

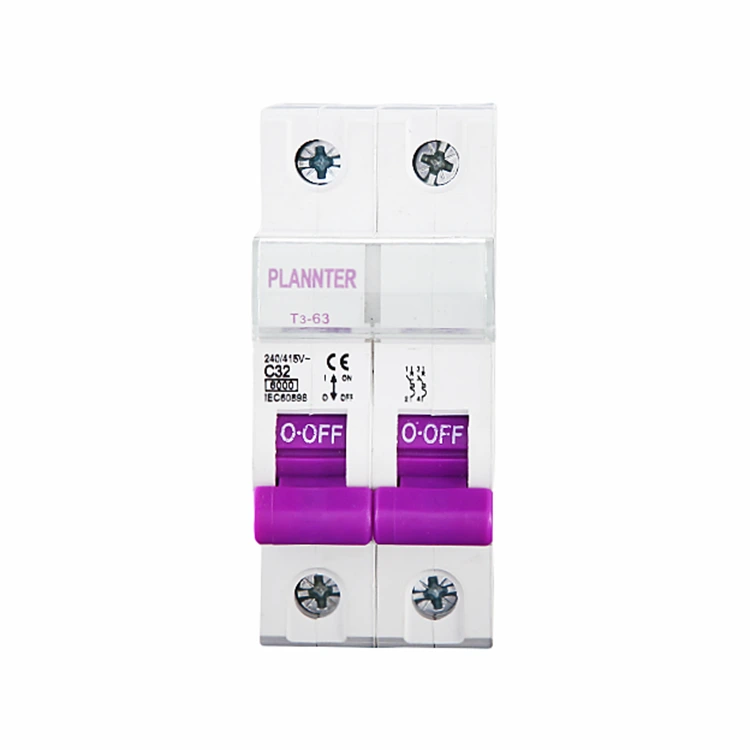

• IEC 60898-1: powszechnie stosowane w budynkach mieszkalnych i lekkich obiektach komercyjnych.
• IEC 60947-2: sterownice przemysłowe; wyższe oczekiwania dotyczące wydajności i szczegóły koordynacji.

W Ameryce Północnej rozróżniam zabezpieczenia dodatkowe i wyłączniki odgałęzione:

• UL1077dodatkowe ochraniacze: stosowane, gdy inne urządzenie zapewnia podstawową ochronę.
• UL489wyłączniki odgałęzione: podstawowa ochrona obwodów odgałęzionych.

Dopasowuję urządzenie do roli. Gdy panel zasila dedykowany sprzęt już chroniony wewnętrznie, odpowiednie może być dodatkowe zabezpieczenie. Kiedy chronię oddział, szukam zatwierdzeń wydanych przez oddział. W obu przypadkach zatwierdzonyMini wyłącznik automatycznyw połączeniu z odpowiednimi akcesoriami ułatwia kontrolę i ogranicza RFI.

W jaki sposób szczegóły instalacji mogą zaoszczędzić mi wiele godzin później?

Małe decyzje złożone. Widziałem piękne rozkłady jazdy zniszczone przez złe zakończenia lub niewłaściwą szynę zbiorczą. Oto moja powtarzalna lista kontrolna:

• Zakończenia: Należy przestrzegać specyfikacji momentu obrotowego i klasy przewodu. Jeśli panele wibrują (w pobliżu sprężarek), w razie potrzeby użyj tulejek.
• Atmosfera i grupowanie: Obniż dla gorących pomieszczeń i gęstych desek. Jeśli obudowa się nagrzeje, zwiększ lub rozłóż obciążenie.
• Szyna zbiorcza i interkonekt: Szyny zbiorcze producenta ułatwiają montaż i zmniejszają rezystancję styków; mieszane marki mogą tworzyć hotspoty.
• Akcesoria: Zamontuj styki pomocnicze, aby zapewnić widoczność BMS. Dodaj wyzwalacz wzrostowy do integracji wyłącznika awaryjnego lub alarmu pożarowego. Użyj zakładek blokujących dla procedur LOTO.
• Etykietowanie: Wyczyść identyfikatory obwodów i litery krzywych na płycie czołowej i zakończ „tajemnicze podróże”.

Kiedy włączyłem te podstawy do naszej standardowej procedury operacyjnej, liczba wywołań zwrotnych spadła. Dobrze zainstalowanyMini wyłącznik automatycznyjest nudne z założenia — a nuda jest tym, czego chcą operacje.

Jaki jest całkowity koszt posiadania, który powinienem sfinansować?

Cena nabycia to pierwsza strona; wydatki operacyjne to pozostała część książki. Wybór urządzenia uzasadniam prostym modelem TCO:

• Bezpośredni: cena jednostkowa, akcesoria, szyny zbiorcze, osprzęt do szyny DIN.
• Zainstalować: godziny pracy zaoszczędzone dzięki zintegrowanym szynom zbiorczym, ujednoliconym akcesoriom i rozsądnej geometrii terminali.
• Przestój: oczekiwane uciążliwe podróże × średni koszt przestoju (utracona sprzedaż, bezczynność siły roboczej, marnotrawstwo związane z ponownym uruchomieniem).
• Użyteczność: średni czas na diagnozę; oszczędzić koszty utrzymania, gdy standaryzuję rodziny.

Jeśli rodzina urządzeń ogranicza w całym portfolio uciążliwe podróże nawet o ułamek miesiąca, zwraca się to szybko. Taki rodzaj przywództwa matematycznego rozumie. Dlatego śledzę wydarzenia przed i po standaryzacji i dlatego dokumentuję decyzję o pozostaniu przy sprawdzonymMini wyłącznik automatycznylinii w podobnych obiektach.

Czy przykładowa specyfikacja może pomóc mi przyspieszyć działanie?

Gdy interesariusze chcą przejrzystości, zwięzłe specyfikacje wygrywają spotkanie. Oto szablon, który wklejam do notatek o ofertach pracy i dostosowuję do poszczególnych witryn:

• Typ urządzenia: termomagnetyczne, montowane na szynie DIN, w zależności od potrzeb od jednego do czterech biegunów.
• Krzywa wyzwalania: B/C/D wybrane na podstawie profilu rozruchu obciążenia i badań dyskryminacji.
• Prąd znamionowy: odpowiada obciążeniu ciągłemu przy ≤80% wartości znamionowej wyłącznika, chyba że zaprojektowano inaczej.
• Zdolność wyłączania: nie mniejsza niż obliczony spodziewany prąd zwarciowy w miejscu instalacji, z marginesem i udokumentowaną koordynacją.
• Dopuszczenia: IEC 60898-1 lub IEC 60947-2 (globalna) lub UL 489, gdzie wymagana jest ochrona odgałęzień; UL 1077 tylko wtedy, gdy wymagana jest dodatkowa ochrona.
• Zakończenia: zaobserwowane wartości momentu obrotowego; udokumentowana klasa przewodów i polityka dotycząca tulejek.
• Akcesoria: styki pomocnicze do BMS, wyzwalacz wzrostowy tam, gdzie wymagany jest interfejs wyłącznika awaryjnego/pożarowego, system szyn zbiorczych producenta do zestawów wielobiegunowych.
• Oznaczenie: identyfikator obwodu, litera krzywej i prąd znamionowy widoczne przy zamkniętych drzwiach, jeśli to możliwe.

Tutaj wkraczają względy związane z marką. Osiągnąłem dobre wyniki dzięki kompaktowym projektom przemysłowym, które publikują uczciwe krzywe obniżania wartości znamionowych i zapewniają dodatkowe ekosystemy — cechy, które po raz pierwszy zauważyłem podczas próbPlanistajednostki obok innych na prawdziwych planszach.

Jakie często zadawane pytania powinienem wziąć pod uwagę?

Q:Jak wybrać pomiędzy krzywymi B, C i D?
A:Dopasuj krzywą do rozruchu: B dla rezystancyjnej i wrażliwej elektroniki, C dla typowych silników i mieszanych obciążeń komercyjnych, D dla ciężkich rozruchów, takich jak spawarki lub transformatory. Zweryfikuj w oparciu o zmierzone profile start-upów i badania koordynacyjne.

Q:Jaka jest różnica między MCB a dodatkowym zabezpieczeniem?
A:Wyłącznik odgałęziony (np. UL 489) może być głównym urządzeniem zabezpieczającym obwód odgałęziony. Dodatkowy ochraniacz (UL 1077) wspiera istniejący system ochrony wewnątrz sprzętu. Użyj właściwej kategorii dla roli obwodu.

Q:Kiedy powinienem zwiększyć zdolność wyłączania?
A:Ilekroć obliczony lub zmierzony prąd zwarciowy zbliża się do wartości znamionowych urządzenia lub w zakładzie prawdopodobnie zostaną dodane źródła zwiększające poziom usterek – nowe transformatory, opaski fotowoltaiczne lub ładowarki pojazdów elektrycznych – zwiększ poziom wydajności, aby zachować margines.

Q:Czy temperatura otoczenia i grupowanie mają znaczenie?
A:Tak. Ciepło to akumulacja. Urządzenia o wysokiej temperaturze otoczenia i ciasno upakowane zmniejszają zdolność przenoszenia prądu. Zastosuj tabele obniżające wartości znamionowe producenta i rozważ odstępy lub wentylację w przypadku gęstych płyt.

Q:Jak uniknąć uciążliwych potknięć przy oświetleniu LED?
A:Sprawdź rozruch ze strony kierowców, rozważ krzywą C, gdzie B okazuje się zbyt czuły i sprawdź sekwencje startowe dla dużych grup. Utrzymuj neutralne wartości mocno i upewnij się, że THD nie powoduje zachowania ochronnego w górę rzeki.

Q:Czy powinienem dodać styki pomocnicze czy wyzwalacz wzrostowy?
A:Jeśli potrzebujesz zdalnego statusu w BMS lub integracji z systemami przeciwpożarowymi i wyłącznikami awaryjnymi, tak. Styki pomocnicze i wyzwalacze wzrostowe zmieniają pasywny wyłącznik w aktywny element Twojej strategii bezpieczeństwa i sterowania.

Q:Czy mogę używać jednej rodziny w witrynach globalnych?
A:Często, jeśli zakres obejmuje normę IEC 60898-1/60947-2 i oferuje odpowiedniki UL dla Ameryki Północnej. Standaryzacja upraszcza części zamienne, szkolenia i dokumentację. Nadal sprawdzam lokalny kod i preferencje dotyczące inspekcji.

Q:Gdzie umieścić słowo kluczowe w mojej dokumentacji?
A:Użyj dokładnego terminu – jakMini wyłącznik automatyczny— w zestawieniu materiałów, diagramach jednowierszowych i zestawieniach paneli, dzięki czemu zespoły zakupowe i konserwacyjne odwołują się do tej samej specyfikacji bez pomyłek.

Wniosek

Jeśli chcesz mieć mniej niespodzianek, wybieraj urządzenia według zachowania, a nie przyzwyczajenia. Wybór krzywej, margines zdolności wyłączania, uczciwe obniżanie wartości znamionowych i praktyka czystej instalacji decydują o tym, czy Twoja ochrona będzie niewidoczna w dobre dni i decydująca w złe. Osiągnąłem tę równowagę, kwalifikując kompaktowe, bogate w akcesoria linie, a następnie standaryzując w podobnych lokalizacjach, aby zapewnić spójność operacji, a finanse niższy całkowity koszt posiadania. Jeśli zastanawiasz się nad następną tablicą, chętnie udostępnię notatki terenowe i pomogę Ci wybrać właściwy wybór dla Twoich ładunków.

Gotowy do oceny konkretnych obwodów lub zamówienia próbek?Skontaktuj się z nami aby omówić oceny, krzywe i akcesoria dla Twojej aplikacji lub zostaw zapytanie już dziś, a pomogę Ci stworzyć krótką listę, która będzie pasować do Twojego budżetu i harmonogramu. Twój następnyMini wyłącznik automatycznyDecyzja powinna być ostatnią chwilą, kiedy o niej myślisz — do czasu, aż uratuje ona Twój panel.
