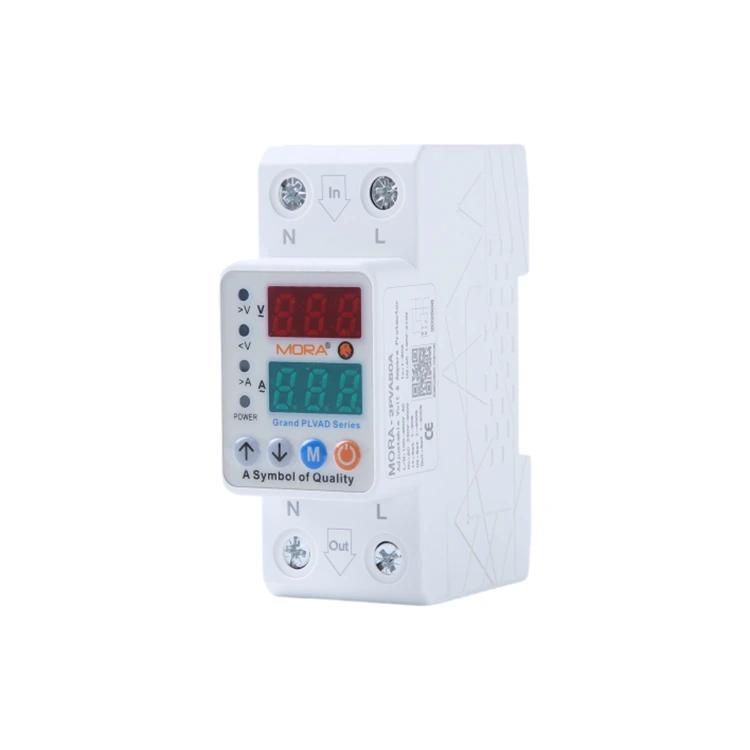

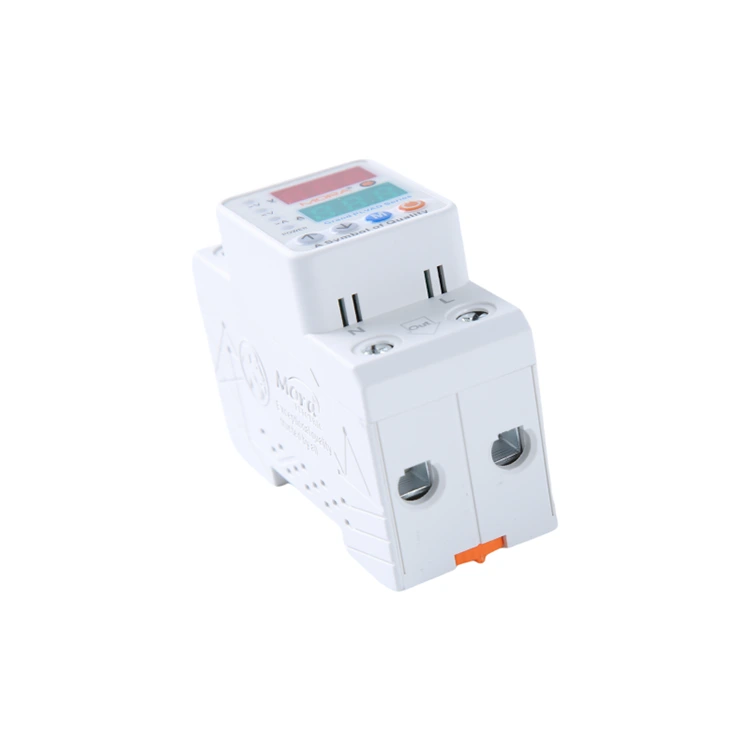

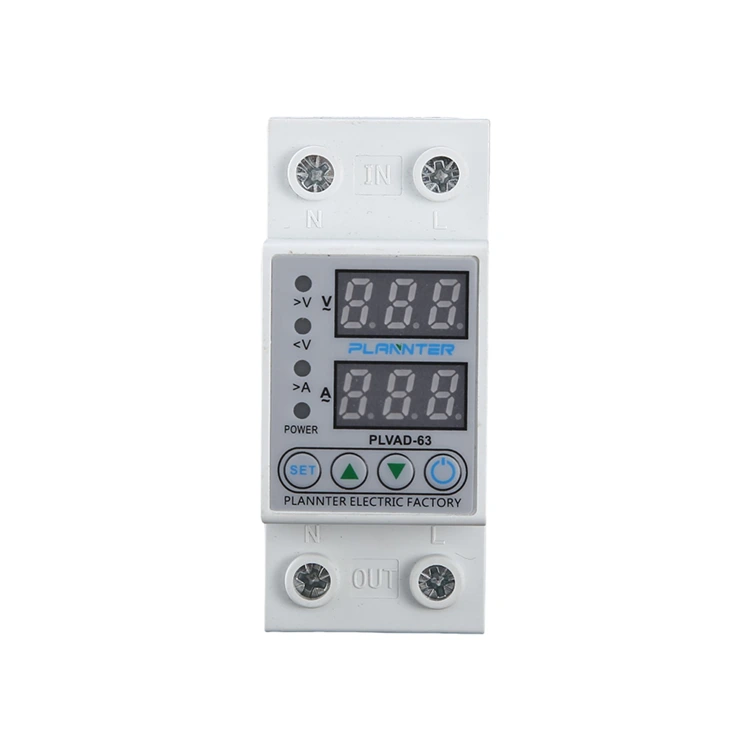

Jednofazowe regulowane zabezpieczenie przeciwprzepięciowe 230 V

Jednofazowe regulowane zabezpieczenie przeciwprzepięciowe 230 V ma konstrukcję modułową, która może regulować przepięcie, podnapięcie i nadmierne natężenie prądu w obwodzie. Ochronnik jest w stanie szybko odciąć obwód, aby uniknąć nieprawidłowego napięcia lub prądu powodującego uszkodzenie sprzętu elektrycznego. Ponadto, gdy wartość napięcia lub prądu powróci do normy, obwód zostanie automatycznie włączony w ustawionym czasie opóźnienia, na przykład może normalnie pracować w środku nocy, gdy jest bezzałogowy, i wykorzystuje podwójny cyfrowy wyświetlacz lampowy, który może wyświetlać jednocześnie wartości napięcia i prądu.

Jednofazowe regulowane zabezpieczenie przeciwprzepięciowe 230 V jest odpowiednie dla użytkowników lub obciążeń o napięciu przemiennym 230 V, częstotliwości 50 Hz, znamionowym prądzie roboczym 100 A i niższym. Na przykład w systemie zasilania prądem przemiennym zespoły prądotwórcze, podstacje, fabryki, maszynownie i inne miejsca potrzebują tego produktu. W systemie zasilania prądem przemiennym zabezpieczenie napięcia i prądu należy do urządzenia zabezpieczającego sprzęt, aby uniknąć uszkodzenia sprzętu spowodowanego nagłą awarią zasilania w sieci energetycznej, zbyt niskim napięciem i tak dalej. W maszynowniach, fabrykach i innych miejscach jednofazowe regulowane zabezpieczenie przeciwprzepięciowe 230 V może chronić sprzęt przed błędną obsługą operatora lub nieprawidłowym zasilaniem, aby zapewnić normalną pracę i bezpieczną produkcję.

Kluczowe cechy i specyfikacje funkcjonalne

Regulowane parametry ochrony:

• Ochrona przeciwprzepięciowa:Jednofazowe regulowane zabezpieczenie przeciwprzepięciowe 230 V pozwala użytkownikom ustawić górne limity napięcia, aby zapobiec uszkodzeniom spowodowanym skokami napięcia.
• Zabezpieczenie podnapięciowe:Automatycznie rozłącza się, gdy napięcie spadnie poniżej bezpiecznego progu, chroniąc wrażliwy sprzęt.
• Zabezpieczenie nadprądowe:Regulowane ustawienia prądu zapewniają ochronę obwodów przed przeciążeniem.
• Czas działania/opóźnienie:Konfigurowalny czas opóźnienia pomaga uniknąć częstego wyłączania z powodu tymczasowych wahań.

Bezpieczeństwo i obsługa

• Automatyczne odzyskiwanie:Jednofazowe regulowane zabezpieczenie przeciwprzepięciowe 230 V automatycznie przywraca zasilanie, gdy napięcie powróci do normy w określonym czasie.

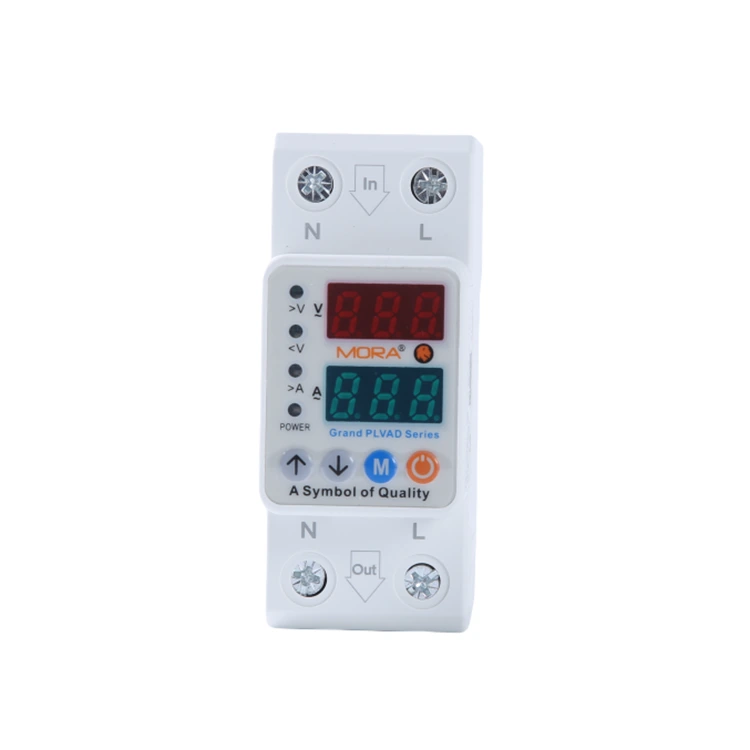

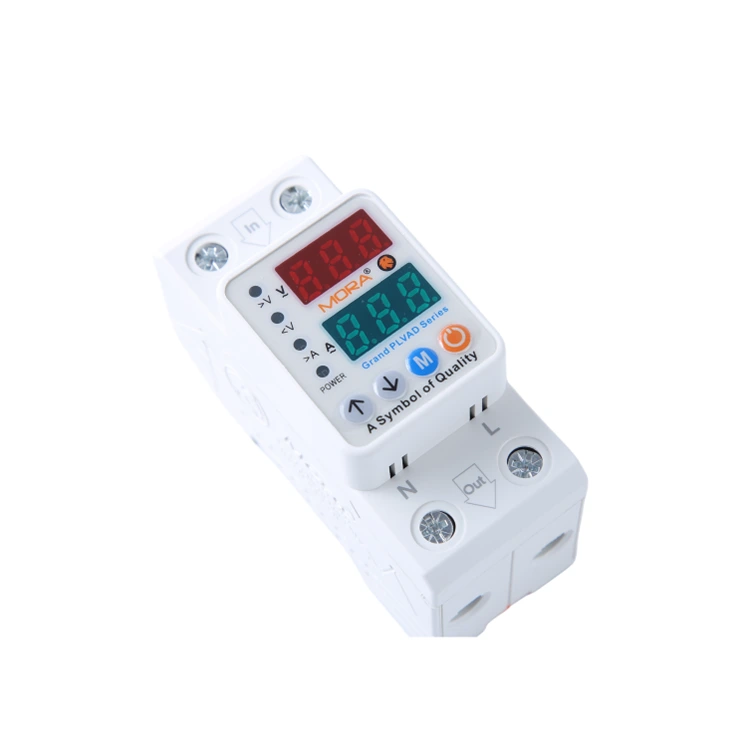

• Wyświetlacz cyfrowy:Podwójny wyświetlacz cyfrowy pokazuje w czasie rzeczywistym wartości napięcia i prądu, co ułatwia monitorowanie.
• Szybka reakcja:Szybko odcina zasilanie w nietypowych warunkach, aby zminimalizować uszkodzenie sprzętu.

Instalacja i projektowanie

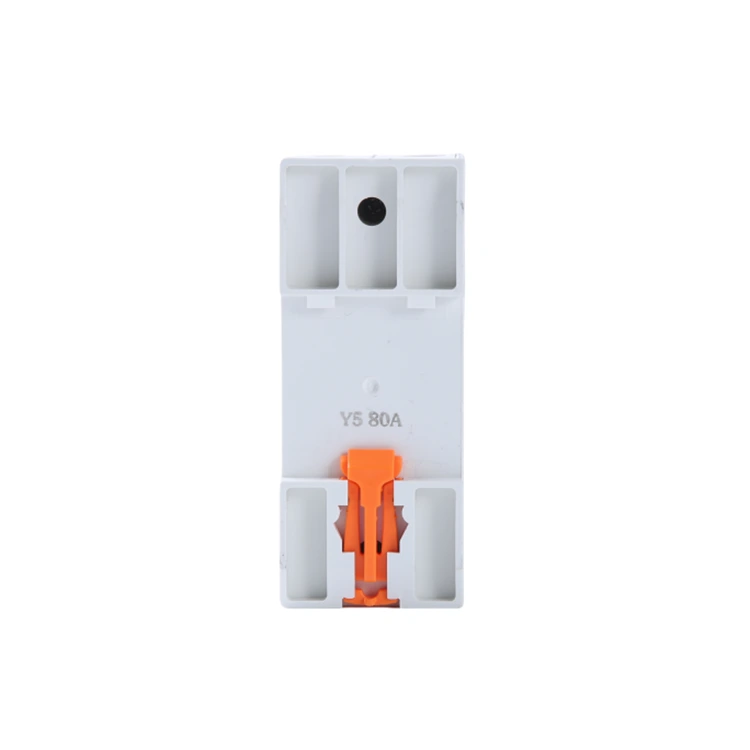

• Montaż na szynie DIN:Standardowy montaż na szynie TH35-7,5 do szybkiego montażu w skrzynkach rozdzielczych.
• Solidna obudowa:Materiał trudnopalny zapewnia bezpieczeństwo i trwałość w środowiskach przemysłowych.
• Niskie zużycie energii:Wydajna konstrukcja zmniejsza straty energii podczas pracy.
• Jednofazowe regulowane zabezpieczenie przeciwprzepięciowe 230 V jest kompaktowe i nadaje się do paneli sterowania i szaf elektrycznych.

Szczegółowe dane techniczne

• Napięcie znamionowe:AC 230 V, 50 Hz
• Prąd znamionowy:≤100A
• Czas opóźnienia odzyskiwania:Regulowany (konfigurowalny w zależności od zastosowania)
• Żywotność mechaniczna:Długa żywotność przy ciągłej pracy
• Temperatura pracy:-20℃ do +70℃

Scenariusze zastosowań

• Jednofazowe regulowane zabezpieczenie przeciwprzepięciowe 230 V jest szeroko stosowane w generatorach, podstacjach, fabrykach i serwerowniach.
• Chroni sprzęt przed niestabilnością napięcia, awarią zasilania i błędami operatora.
• Zapewnia stabilną pracę w domowych, komercyjnych i przemysłowych systemach zasilania.

Ważne uwagi

• Instaluj w środowiskach poniżej 3000 m n.p.m. i przy poziomie zanieczyszczenia klasy 2.
• Należy zapewnić prawidłowy montaż pionowy z nachyleniem nieprzekraczającym 5°.
• Podczas transportu należy unikać silnych uderzeń i przechowywać w suchych warunkach.
• Instalacja i konserwacja powinny być wykonywane przez wykwalifikowany personel.

Warunki użytkowania:

Temperatura otoczenia: -20 ℃ ~ + 70 ℃. Wysokość: Wysokość miejsca instalacji nie powinna przekraczać 3000 metrów. Poziom zanieczyszczenia: klasa 2.

Warunki montażu: Jednofazowe regulowane zabezpieczenie przeciwprzepięciowe 230 V należy montować za pomocą szyny montażowej TH35-7,5, a nachylenie powierzchni montażowej od pionu nie powinno przekraczać 5°.

Warunki transportu i przechowywania: Temperatura: -20℃~70℃. Produkt należy lekko ładować i rozładowywać podczas transportu, nie odwracać i unikać silnych kolizji.

Często zadawane pytania

Jakie są typowe zakresy regulacji dla systemów 230 V?

• Ochrona przeciwprzepięciowa jest zazwyczaj regulowana w zakresie od 250 V do 300 V.
• Zabezpieczenie podnapięciowe jest zwykle ustawiane w zakresie 140 V – 210 V.
• Ustawienia nadprądowe zależą od modelu, zwykle do 100A.
• Czas opóźnienia można regulować (np. 1–300 sekund), aby uniknąć uciążliwego wyłączania.

Czy automatycznie przywraca zasilanie?

• Tak, jednofazowe regulowane zabezpieczenie przeciwprzepięciowe 230 V obsługuje automatyczne odzyskiwanie.
• Gdy napięcie i prąd powrócą do normy, obwód zostanie ponownie podłączony po ustawionym opóźnieniu.
• Ta funkcja jest przydatna w środowiskach bez nadzoru, takich jak serwerownie lub fabryki.

Jaka jest różnica między tym a zabezpieczeniem przeciwprzepięciowym?

• Zabezpieczenie przeciwprzepięciowe: odłącza zasilanie, gdy napięcie przekroczy bezpieczne granice.
• Ochrona przeciwprzepięciowa: pochłania lub odwraca krótkotrwałe skoki napięcia.
• Zabezpieczenie przeciwprzepięciowe zapewnia ciągłe monitorowanie i aktywne odcięcie, natomiast zabezpieczenia przeciwprzepięciowe obsługują zdarzenia przejściowe.
• Często stosuje się je razem w celu zapewnienia pełnej ochrony.

Co się stanie, jeśli wystąpi przetężenie?

• Urządzenie wykrywa, kiedy prąd przekracza zadany próg.
• Szybko rozłączy obwód, aby zapobiec przegrzaniu lub uszkodzeniu.
• Po usunięciu usterki system może automatycznie przywrócić zasilanie, jeśli warunki powrócą do normy.
