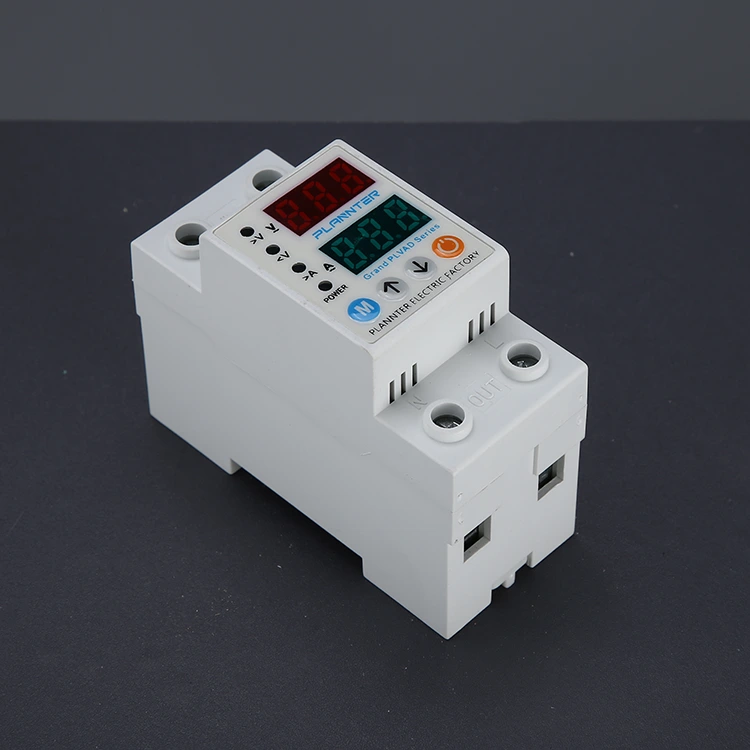

Podwójne zabezpieczenie przed napięciem wyświetlacza

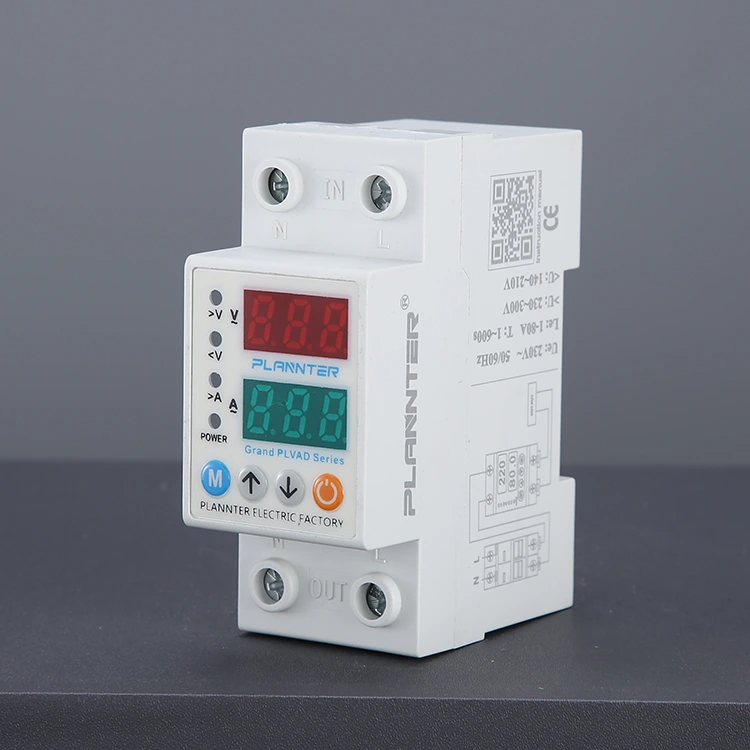

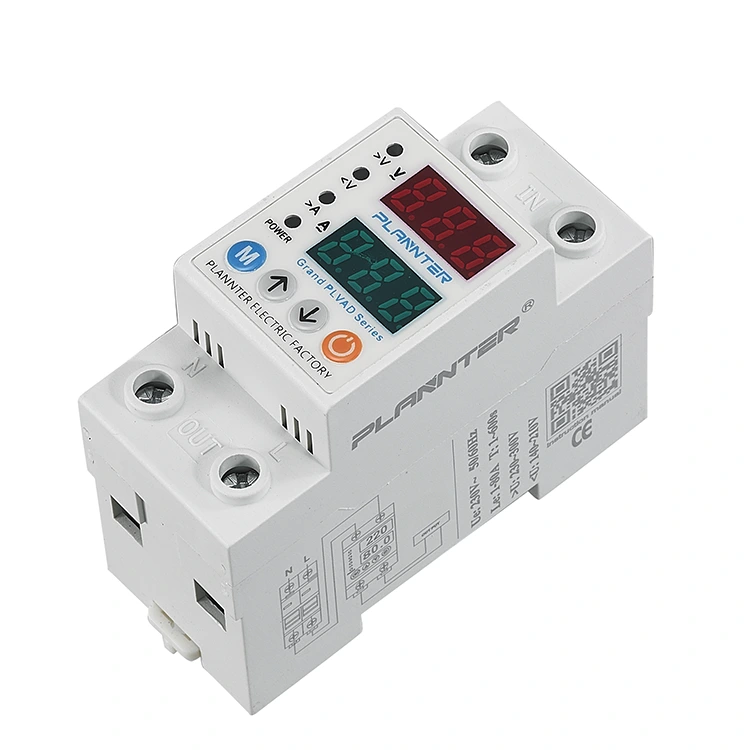

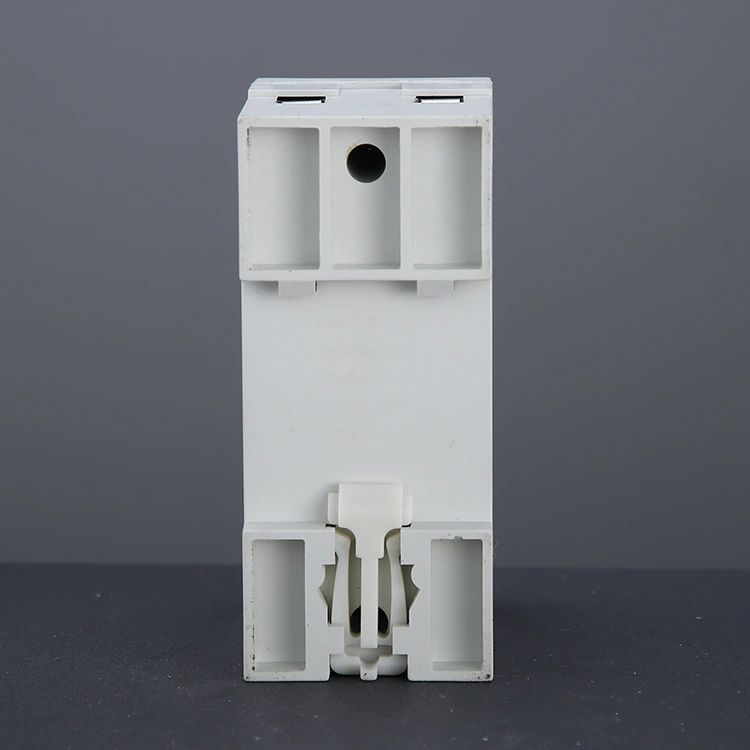

Regulowane napięcie chroni systemy elektryczne przed przepięciami, podnapięciami, nadmiernymi i zbyt niskimi prądami dla różnych systemów, takich jak instalacje fotowoltaiczne, aby zapobiec uszkodzeniu sprzętu. Zapewnia system monitorowania i ochrony w czasie rzeczywistym do zastosowań przemysłowych, komercyjnych i mieszkaniowych. To zabezpieczenie przed napięciem z podwójnym wyświetlaczem PUGAO (Plannter Electric) jest wyposażone w podwójne ekrany LED, które zapewniają szybki podgląd napięcia wejściowego i prądu obciążenia. Oszczędza miejsce dzięki montażowi na szynie DIN i jest łatwy w konfiguracji za pomocą przycisków konfiguracji/w górę/w dół/ręcznego włączania/wyłączania.

Cechy

Regulowane zabezpieczenie napięcia/prądu: Możemy ustawić konfigurowalne przepięcie, np. > 230 V i progi przetężenia do 63 A w celu monitorowania i ochrony układu elektrycznego przed uszkodzeniami wynikającymi z wahań zasilania.

Podwójny ekran w czasie rzeczywistym: To zabezpieczenie przed napięciem z podwójnym wyświetlaczem jest wyposażone w cyfrowy ekran LED, który monitoruje zarówno napięcie 220 V/230 V, jak i wartości prądu.

Wiele alarmów wskaźnikowych: Czerwone i zielone diody LED wyraźnie wskazują stan zasilania, stany przepięcia/przetężenia i podnapięcia/zbyt niskiego prądu, zapewniając monitorowanie w czasie rzeczywistym i niezawodną ochronę systemu w zastosowaniach przemysłowych, komercyjnych i mieszkaniowych.

Jakie są funkcje zabezpieczenia napięcia z podwójnym wyświetlaczem?

Chociaż wyłączniki automatyczne zapewniają przede wszystkim ochronę przed zwarciami i przeciążeniami – niezależnie od poziomu napięcia – jeśli potrzebujesz specjalistycznego sprzętu do rozwiązania określonych problemów związanych z napięciem, podwójny wyświetlacz napięcia Protector PUGAO jest idealnym wyborem.

1. Ochrona przeciwprzepięciowa

Kiedy napięcie nagle wzrośnie — na przykład, jeśli przerwany przewód neutralny spowoduje gwałtowny wzrost napięcia do 380 V — urządzenie natychmiast odetnie zasilanie w momencie, gdy napięcie przekroczy zadany próg, zapobiegając w ten sposób uszkodzeniu lub spaleniu urządzeń elektrycznych.

2. Zabezpieczenie podnapięciowe

Gdy napięcie spadnie zbyt nisko – np. poniżej 170 V w okresach szczytowego zużycia energii elektrycznej – urządzenie automatycznie odłączy zasilanie. Zapobiega to przegrzaniu i spaleniu urządzeń napędzanych silnikiem na skutek pracy pod niewystarczającym napięciem.

3. Zabezpieczenie nadprądowe

Produkty PUGAO są zaawansowane i wysoce niezawodne, a także posiadają zintegrowane możliwości monitorowania prądu. Jeśli prąd przekroczy ustawiony próg, urządzenie wyłączy się, aby zapewnić ochronę.

4. Automatyczne odzyskiwanie

Gdy napięcie powróci do normalnego poziomu, zabezpieczenie napięciowe automatycznie przywróci zasilanie po krótkim opóźnieniu, nie wymagając ręcznej interwencji.

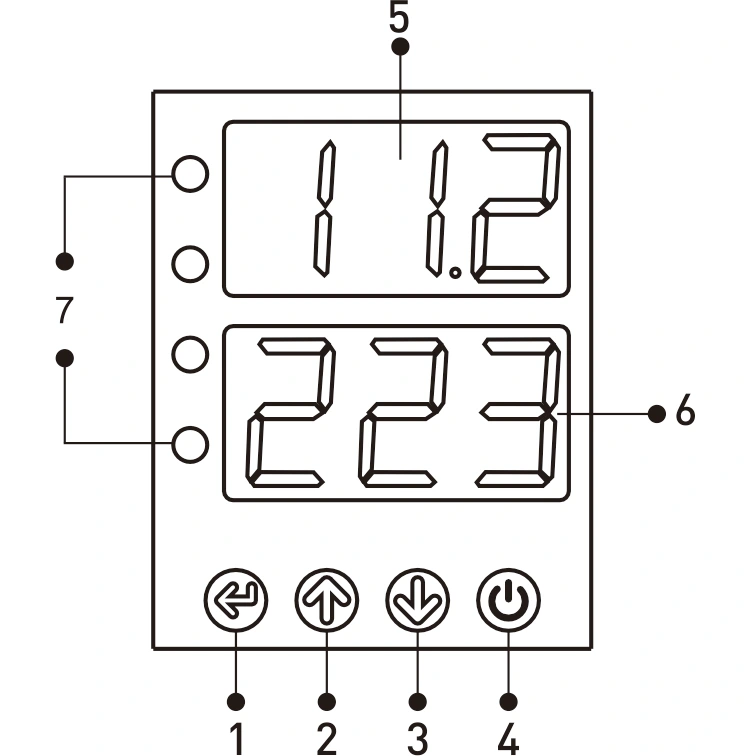

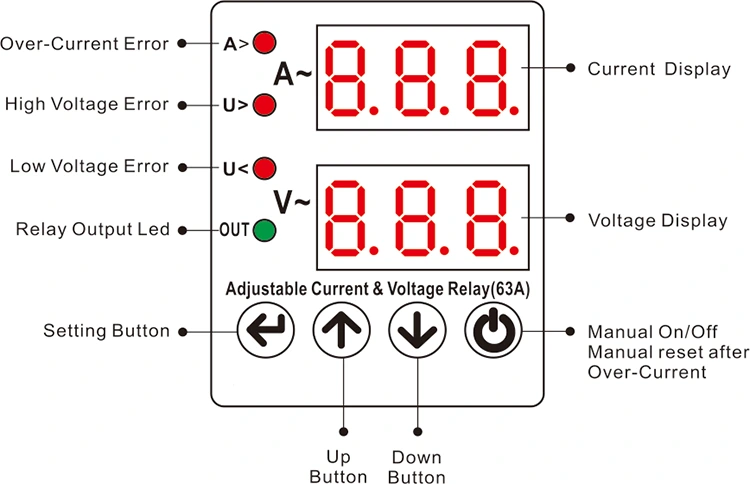

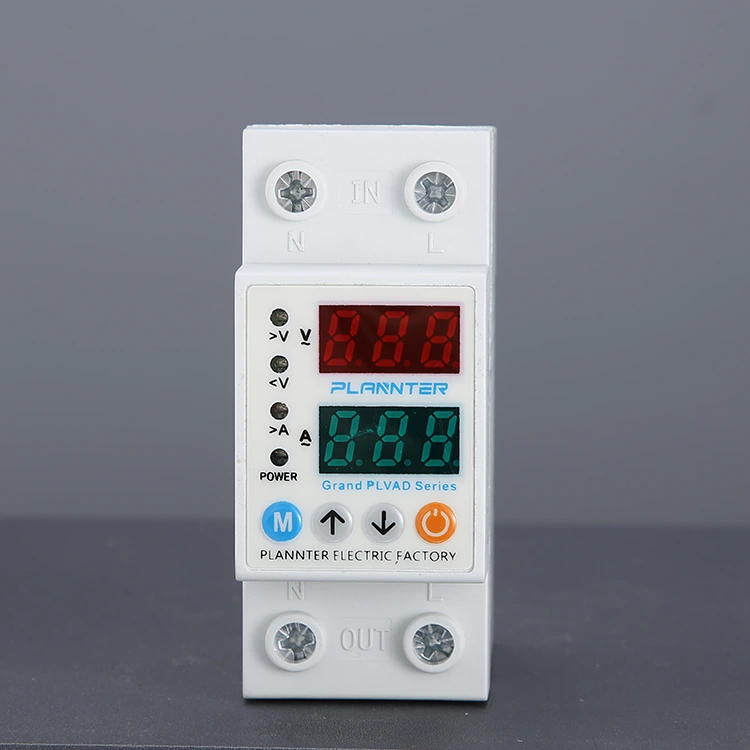

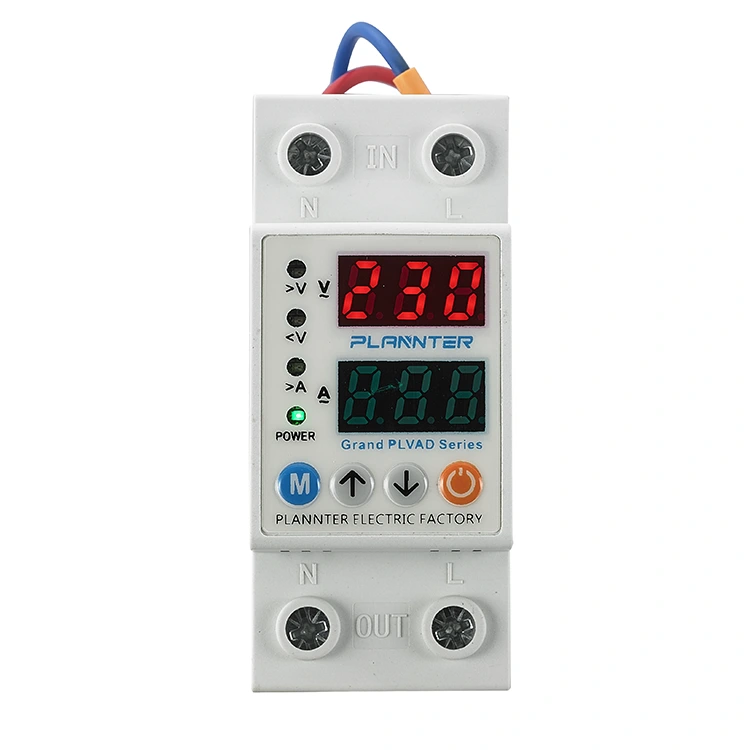

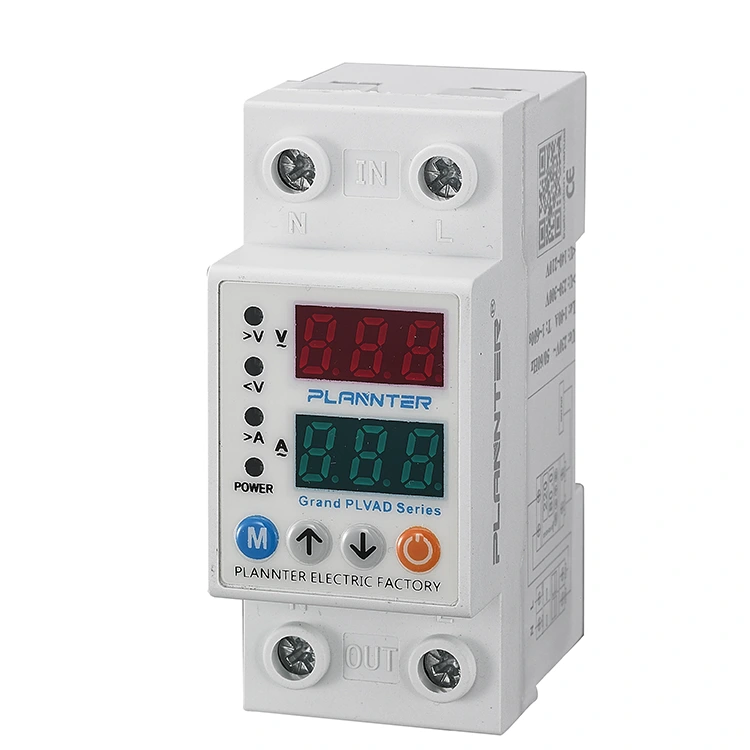

Wyświetlacz i przyciski

1 - przycisk SET: do ustawiania lub zmiany wartości przetężenia, wartości ustawień wysokiego/niskiego napięcia, błędów itp. w konfiguracji.

2 - Przycisk W GÓRĘ: Zwiększa żądaną wartość.

3 - Przycisk w dół: zmniejsza żądaną wartość.

4 - Przycisk ręcznego włączania/wyłączania: Służy do wyłączania wyjścia urządzenia. W tym stanie na ekranie pojawi się komunikat „wyłączony”, a urządzenie nie zresetuje się samoczynnie. Jeśli urządzenie nie jest uszkodzone, ponowne naciśnięcie tego przycisku spowoduje włączenie urządzenia i ponowne jego użycie.

5 - AKTUALNE WYŚWIETLANIE

Pierwsza grupa wyświetlaczy: podczas normalnej pracy wyświetlane jest tutaj napięcie wejściowe; w warunkach bez usterek ekran jest zawsze podświetlony; w przypadku usterek spowodowanych wysokim lub niskim napięciem wyświetlacz miga. Podczas programowania wyświetlacz pokazuje wartości odpowiedniego programu, takie jak przetężenie, wysokie/niskie napięcie, oczekiwanie na usterkę, ustawione wartości oczekiwania na reset.

6 - Wyświetlacz napięcia

Druga grupa wyświetlaczy: Podczas normalnej pracy wyświetla aktualną wartość; w stanie normalnym ekran pozostaje podświetlony; w przypadku błędu przetężenia ekran miga. Podczas programowania wyświetla odpowiednią wartość programu.

7 - diody LED:

A>: Świeci się podczas błędu przetężenia.

V>: Świeci się w przypadku awarii wysokiego napięcia.

V<: Świeci w przypadku awarii niskiego napięcia.

OUT: Świeci się, gdy urządzenie wysyła sygnał wyjściowy.

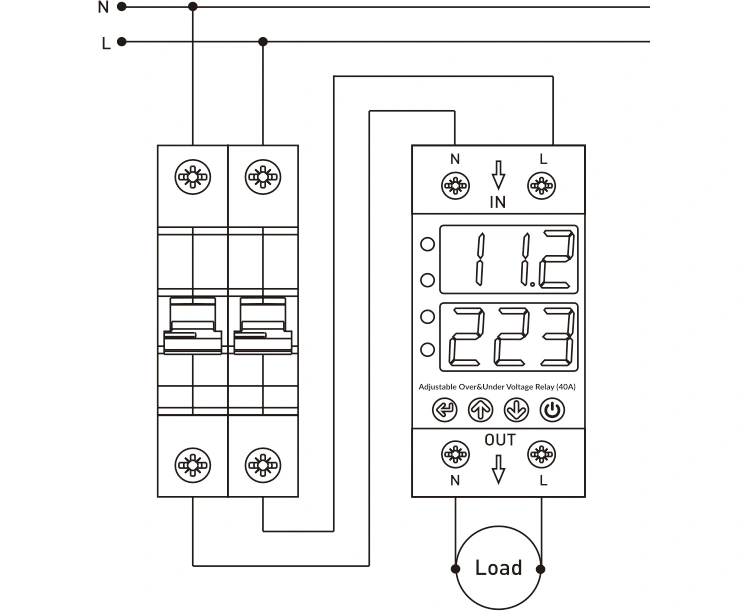

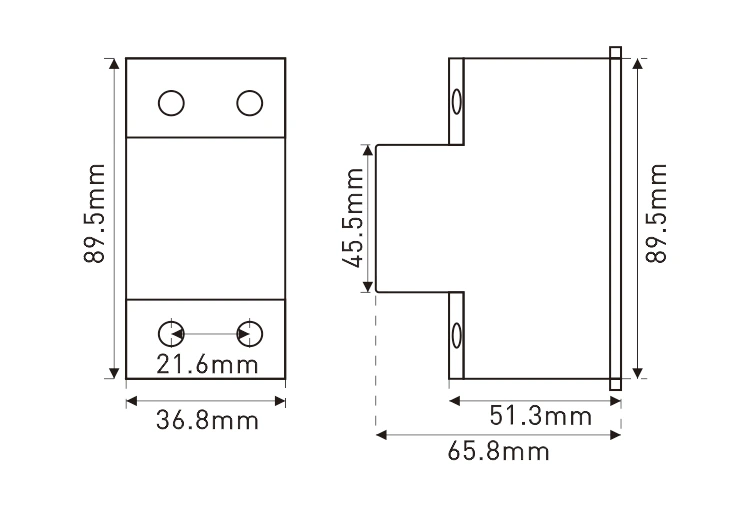

Schemat połączenia

Przewody neutralny i fazowy wychodzące z zasilacza należy podłączyć do zacisków „N” i „L” w sekcji „Wejście” urządzenia.

W przypadku urządzeń wymagających zabezpieczenia nadnapięciowego i podnapięciowego, przewody neutralny i fazowy należy podłączyć od zacisków „N” i „L” w sekcji „Wyjście” urządzenia.

Scenariusze zastosowań

Często zadawane pytania

P: Czy mogę samodzielnie ustawić limity wyłączenia napięciowego?

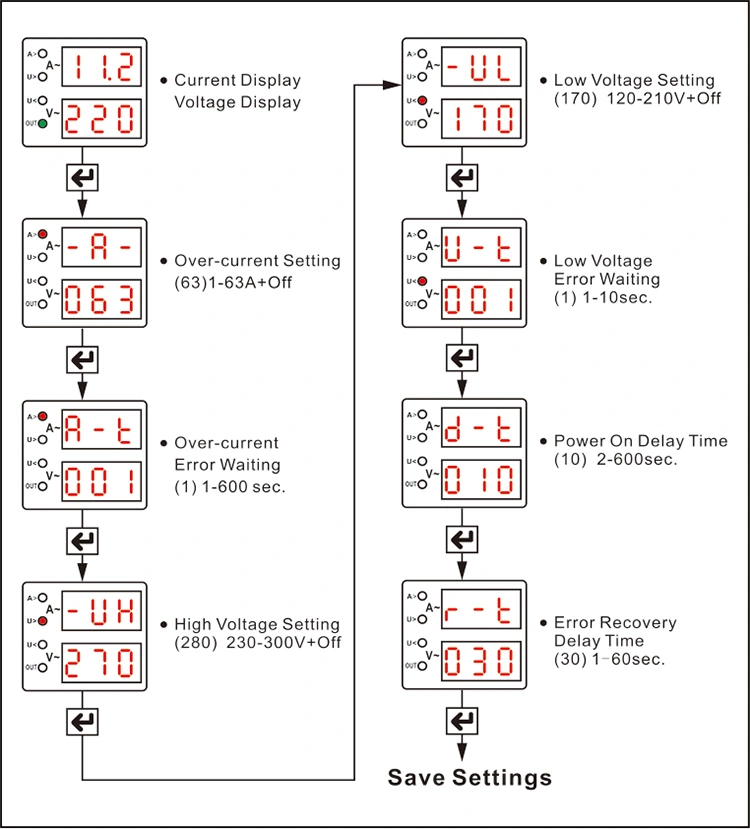

O: Tak. Jest to jedna z głównych zalet produktów PUGAO. Za pomocą przycisków regulacji na panelu sterowania można ręcznie dostosować następujące parametry:

Próg ochrony przed przepięciem

Próg zabezpieczenia podnapięciowego

Próg zabezpieczenia nadprądowego

Czas opóźnienia odzyskiwania

Informacje na temat konkretnych kroków konfiguracji można znaleźć w instrukcji obsługi dołączonej do produktu.

P: Dlaczego ekran zapala się natychmiast po podłączeniu zasilania, ale zasilanie nie jest od razu dostarczane do obciążenia?

Odp.: Sprawdź ekran, aby zobaczyć, czy migają jakieś cyfry lub czy trwa odliczanie. Oznacza to, że funkcja opóźnionego uruchomienia zabezpieczenia jest aktywna.

Cel: Zapobieganie uszkodzeniu urządzeń elektrycznych w wyniku nagłych skoków prądu, które mogą wystąpić bezpośrednio po konserwacji lub renowacji sieci energetycznej.

Zalecenie: Jeśli chcesz, aby zasilanie było dostarczane natychmiast po podłączeniu, możesz ustawić czas opóźnienia przywracania na wartość minimalną; jednakże ze względu na bezpieczeństwo urządzenia zalecamy zachowanie pewnego okresu opóźnienia.
