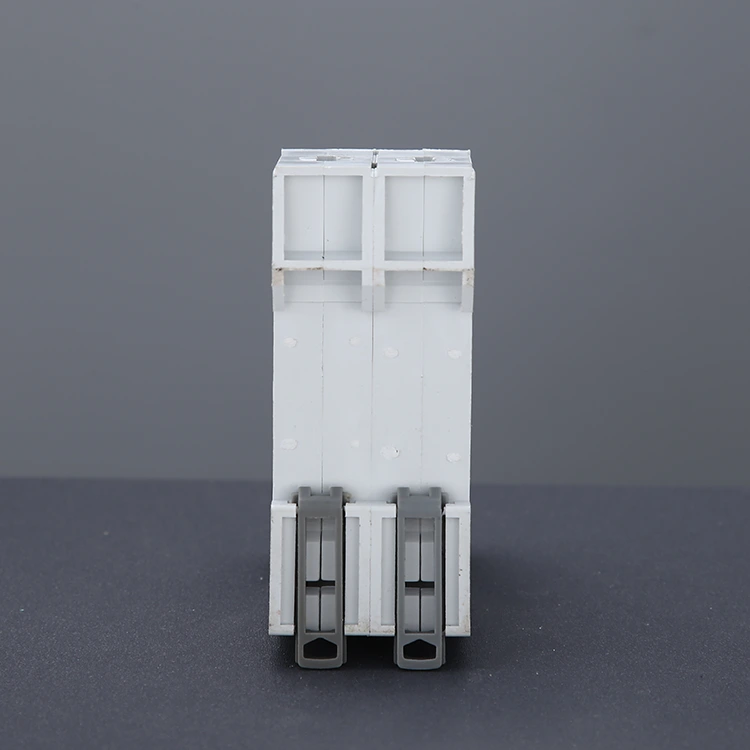

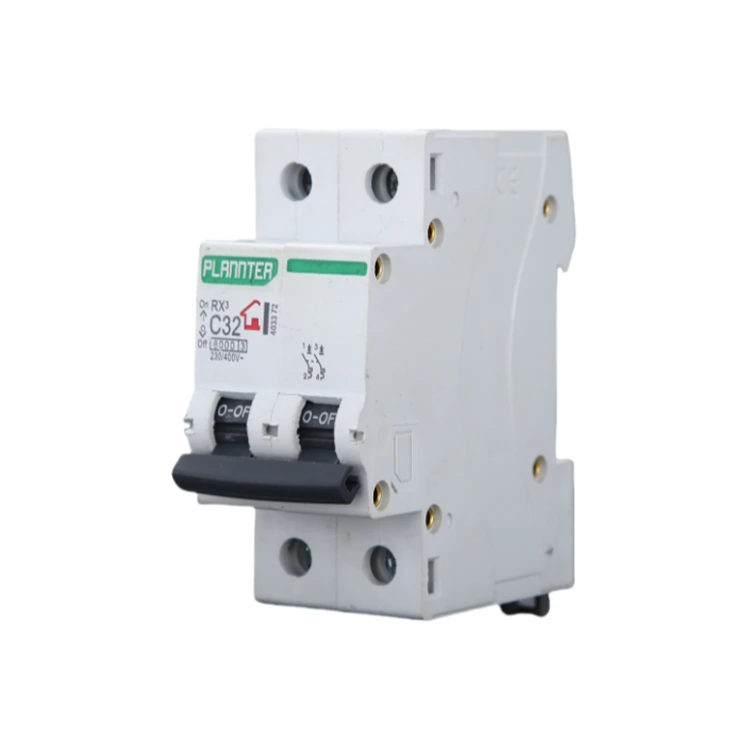

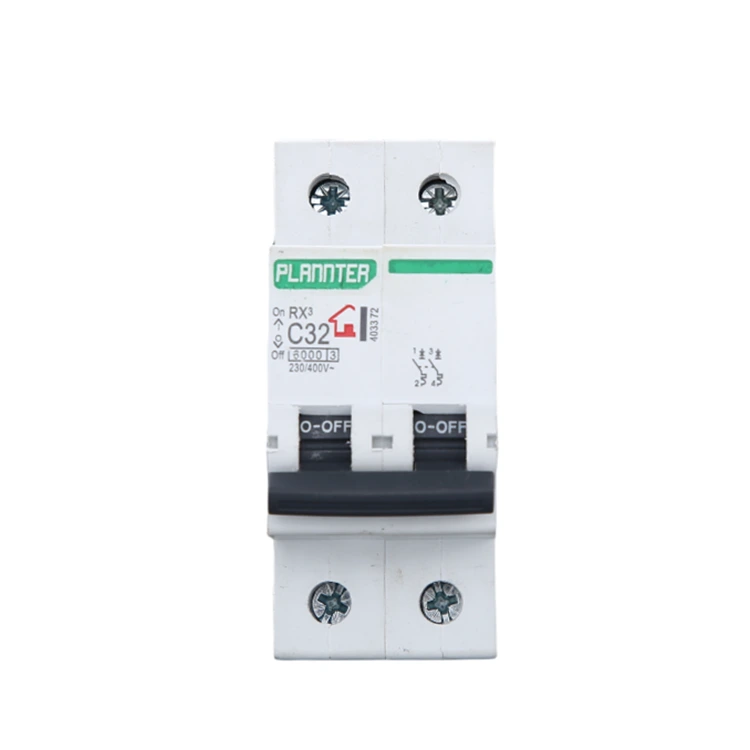

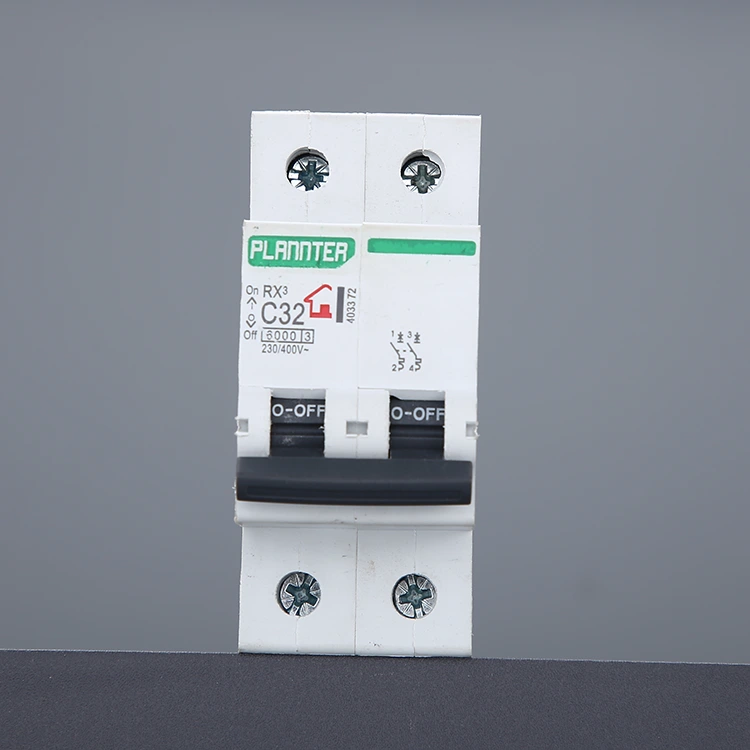

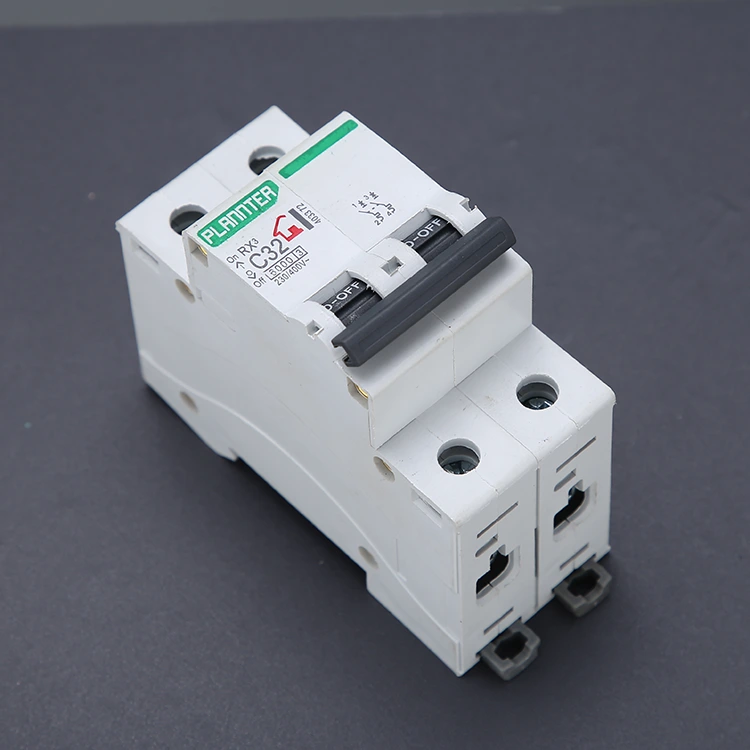

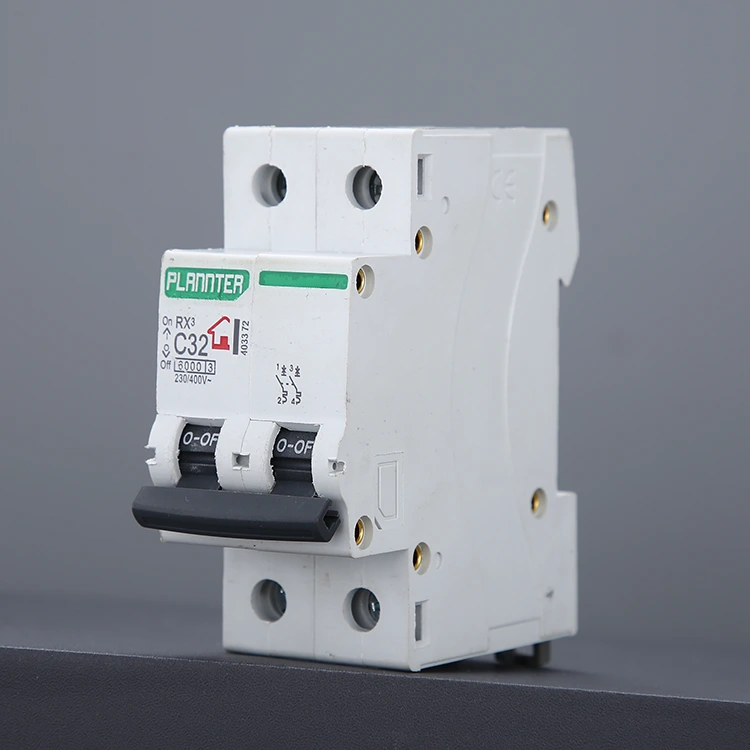

Wyłącznik automatyczny DZ47

Wysokiej jakości wyłącznik powietrzny DZ47 oferowany przez fabrykę PUGAO (Plannter Electric) jest rodzajem elektrycznego urządzenia zabezpieczającego stosowanego w obwodach prądu przemiennego, z dwoma niezależnymi biegunami, zdolnymi do jednoczesnego odcięcia przewodu pożarowego i przewodu zerowego w obwodzie. Monitoruje zmianę prądu w obwodzie w czasie rzeczywistym za pomocą wbudowanego mechanizmu usuwania izolacji termomagnetycznej lub elektronicznego mechanizmu usuwania izolacji, a gdy obwód jest przeciążony, zwarty lub innych nietypowych warunków, wyłącznik powietrzny DZ47 można szybko i automatycznie odłączyć w celu odcięcia zasilania, unikając uszkodzenia sprzętu, pożaru obwodu i innych wypadków związanych z bezpieczeństwem. Produkty wytwarzane przez PUGAO są ściśle zgodne z certyfikatami CE, CCC i ISO9001.

Zasada działania

Wyłącznik powietrzny DZ47 to produkt o wysokim stopniu standaryzacji. Dojrzały proces produkcyjny PUGAO i zaawansowana technologia wykorzystują trzy podstawowe zasady działania: wyzwalanie termiczne, wyzwalanie magnetyczne i gaszenie łuku powietrznego. Nasze produkty zapewniają niezawodną ochronę tysięcy systemów elektrycznych na całym świecie.

1. Wycieczka termiczna

Wyłącznik zawiera bimetaliczny pasek złożony z dwóch metali o różnych współczynnikach rozszerzalności cieplnej. Kiedy prąd w obwodzie przekracza wartość znamionową, ale nie osiągnął jeszcze poziomu zwarcia, ciepło wytwarzane przez prąd powoduje wygięcie paska bimetalicznego na jedną stronę.

Po zgięciu pod zadany kąt uruchamia połączenie mechaniczne, powodując wyzwolenie wyłącznika. Wykorzystując 14 lat doświadczenia w zakresie kalibracji, nasz pasek bimetaliczny jest wykonany z materiału o wysokiej czystości, co zapewnia czułą i stałą reakcję na wahania prądu.

2. Wycieczka magnetyczna

Wyłącznik zawiera cewkę elektromagnetyczną. Kiedy nastąpi zwarcie, prąd natychmiast wzrasta do kilku, a nawet kilkudziesięciu razy większej wartości niż normalna. Ten ogromny prąd wytwarza silne pole magnetyczne w cewce, natychmiast przyciągając zworę elektromagnesu niczym tłok.

Twornik bezpośrednio wpływa na mechanizm wyzwalający, zapewniając natychmiastowe odcięcie zasilania na poziomie milisekund.

Nasza fabryka wykorzystuje miedź o wysokiej przewodności i w pełni zautomatyzowany proces zgrzewania punktowego, aby zapewnić, że mechanizm nie zablokuje się ani nie ulegnie awarii pod wpływem prądu o wysokiej częstotliwości.

3. System gaszenia łuku

W momencie rozłączenia styków prąd o wysokim napięciu rozbija powietrze, tworząc łuk o wysokiej temperaturze, który jest wciągany do specjalnie zaprojektowanej komory gaszącej łuk. Wiele warstw metalowych siatek dzieli łuk na kilka małych segmentów, szybko go schładzając i gasząc, aby zapobiec spaleniu styków.

Nasza seria DZ47 optymalizuje gęstość rozmieszczenia siatki gaszącej łuk, skutecznie chroniąc elementy wewnętrzne nawet w warunkach częstych wyłączeń.

Zalety techniczne

Wyłącznik powietrzny DZ47 firmy PUGAO wykorzystuje wysokowydajną technologię rozłączania termomagnetycznego, aby zapewnić dokładne i niezawodne działanie w różnych złożonych warunkach pracy. Produkt ma następujące podstawowe zalety:

Wysoka zdolność wyłączania: model standardowy ma zdolność wyłączania do 6 kA, co spełnia wymagania ochrony przed zwarciami miejskich sieci elektroenergetycznych i środowisk przemysłowych.

Szerokie zastosowanie napięcia: obsługa systemu AC 230/400 V, silna kompatybilność, mająca zastosowanie do różnych krajowych i regionalnych standardów sieci elektroenergetycznych.

Modułowa konstrukcja: kompaktowy rozmiar, obsługa montażu na szynie DIN, łatwa integracja ze wszystkimi rodzajami skrzynek rozdzielczych i szaf sterowniczych.

Silna zdolność gaszenia łuku: Wyłącznik powietrzny DZ47 przyjmuje strukturę łączącą wielowarstwową ceramiczną przekładkę i metalową kratkę gaszącą łuk, która skutecznie tłumi łuk i przedłuża żywotność.

Długa żywotność mechaniczna: po rygorystycznych testach żywotność mechaniczna wzrasta do ponad 10 000 razy.

Często zadawane pytania

P: Czy wyłączniki serii DZ47 mogą być stosowane w systemach prądu stałego?

Odp.: Nie. Seria DZ47 to przełącznik powietrza zaprojektowany specjalnie dla prądu przemiennego. Prąd przemienny (AC) ma charakterystykę przejścia przez zero, a jego wewnętrzna siatka gasząca łuk skutecznie gasi łuki.

Prąd stały (DC) nie ma charakterystyki przejścia przez zero. Użycie wyłącznika automatycznego prądu przemiennego może spowodować powstanie nieugaszonego łuku elektrycznego, co może spowodować pożar. Jeśli potrzebujesz systemu solarnego lub akumulatorowego, skontaktuj się z nami, aby uzyskać szczegółowe specyfikacje wyłącznika prądu stałego.

P: Jak wybrać pomiędzy trzema różnymi krzywymi wyzwalania (B, C i D)?

Odp.: Wybór zależy od rodzaju obciążenia:

Typ B (3-5 cali): Odpowiedni do obciążeń o niskim prądzie rozruchowym, takich jak grzejniki czysto rezystancyjne i sprzęt komputerowy.

Typ C (5-10 cali): najczęstsza specyfikacja, odpowiednia do opraw oświetleniowych, ogólnego sprzętu gospodarstwa domowego i komercyjnej dystrybucji energii.

Typ D (10-14In): Nadaje się do urządzeń o wyjątkowo wysokich prądach rozruchowych, takich jak małe silniki, sprężarki lub transformatory przemysłowe.

Pugao dysponuje profesjonalnym zespołem technicznym, który może zapewnić dokładne porady dotyczące wyboru w oparciu o rysunki techniczne. Skontaktuj się z nami, aby przesłać swoje wymagania i otrzymać bezpłatną wycenę!

W przypadku dalszych pytań technicznych prosimy o niezwłoczne skonsultowanie się z naszymi inżynierami; odpowiemy szybko.
