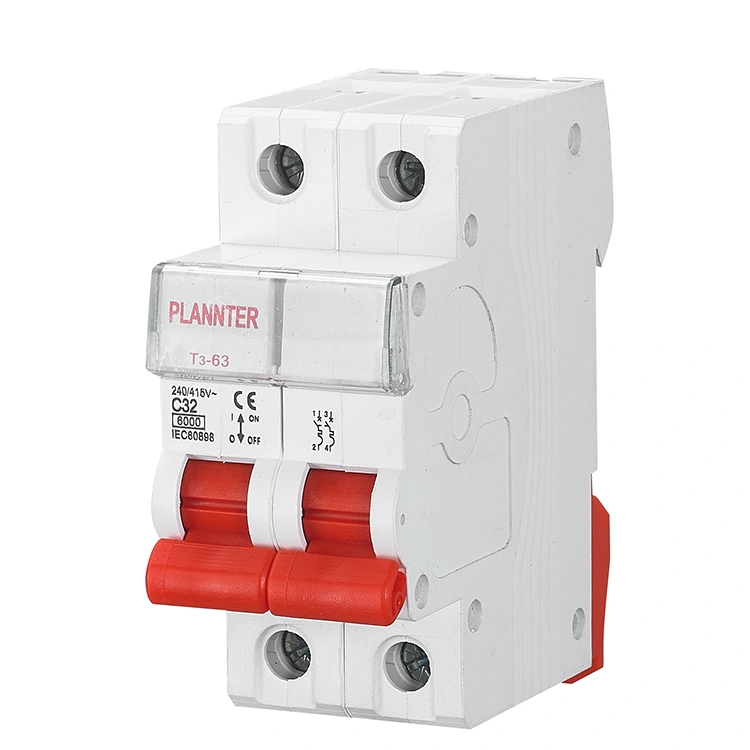

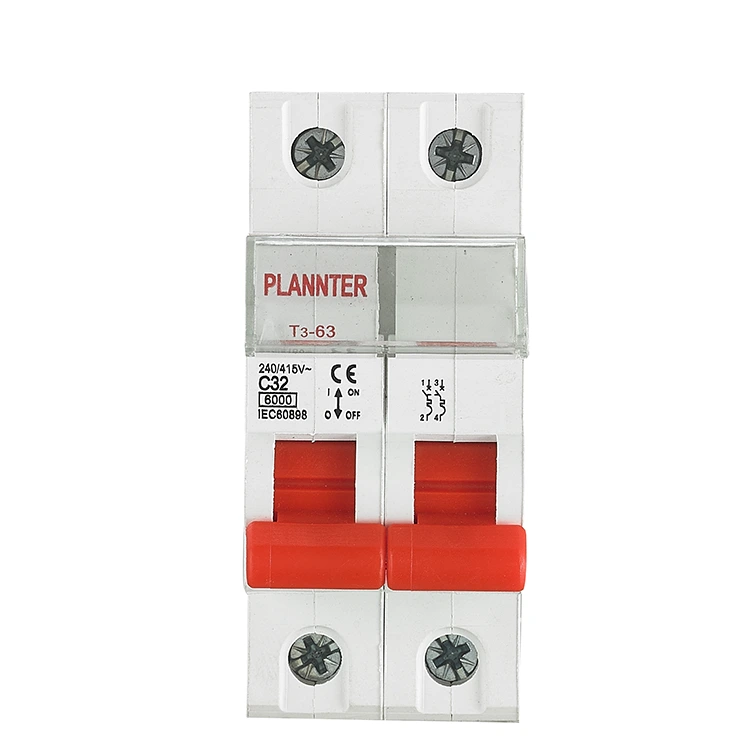

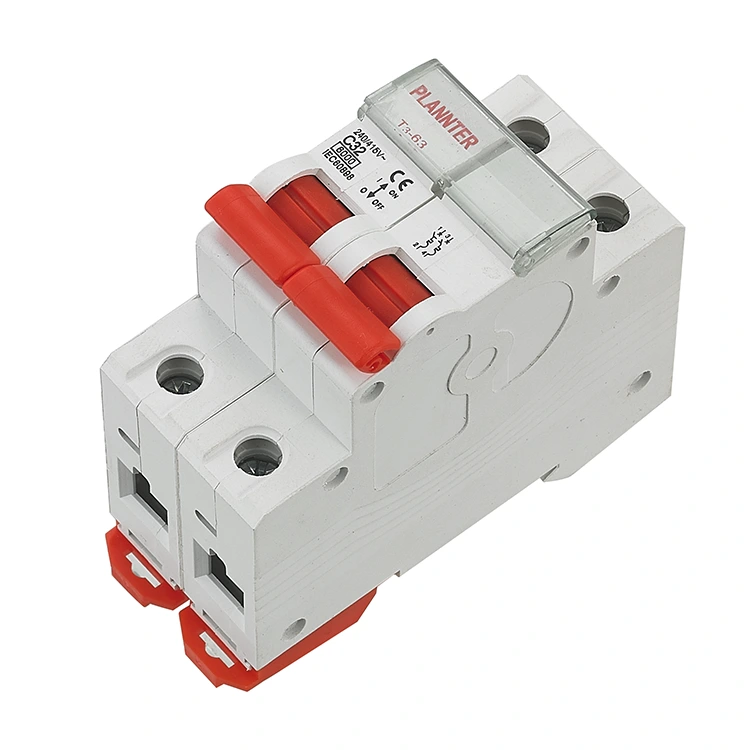

Miedziany miniaturowy wyłącznik automatyczny MCB

Miedziany wyłącznik nadprądowy MCB to miniaturowy wyłącznik automatyczny prądu stałego (MCB) niskiego napięcia, który chroni obwody przed zwarciami i prądami przeciążeniowymi. Ma prąd znamionowy 2P, 32A i krzywą wyzwalania typu C. Znamionowa zdolność wyłączania zwarć wynosi do 6 kA, a trwałość mechaniczna wynosi do 10 000 cykli. Można go zamontować na szynie DIN. Nadaje się do obwodów prądu stałego, takich jak sterowanie i automatyka przemysłowa, transport, energia odnawialna itp.

Które elementy miedzianego wyłącznika nadprądowego (MCB) wykorzystują miedź?

Projektując i produkując miedziane wyłączniki nadprądowe, PUGAO wykorzystuje wysokiej jakości materiały miedziane w trzech kluczowych obszarach:

1. Kontakty:

Jest to najbardziej krytyczny element; wykorzystuje stopy srebra z tlenkiem cyny, stopy srebra z tlenkiem kadmu lub materiały kompozytowe z miedzi na bazie srebra.

Funkcjonować: Podczas przerywania dużych prądów styki wytwarzają łuk elektryczny. Stopy miedzi i srebra charakteryzują się wysoką wytrzymałością cieplną i odpornością na ablację, co gwarantuje, że styki nie zespają się ze sobą po powtarzających się zdarzeniach wyłączających.

2. Wyzwalacz magnetyczny:

Cewka elektromagnetyczna znajdująca się wewnątrz wyłącznika nadprądowego – pełniąca funkcję zabezpieczenia przeciwzwarciowego – jest nawinięta emaliowanym drutem miedzianym.

Funkcjonować: Drut miedziany charakteryzuje się niskim oporem elektrycznym i generuje minimalną ilość ciepła; ponadto umożliwia generowanie bardziej precyzyjnego pola magnetycznego, zapewniając w ten sposób natychmiastowe przyciąganie magnetyczne i wyłączenie w przypadku zwarcia.

3. Zaciski i szyny zbiorcze:

Metalowe elementy znajdujące się na wejściu i wyjściu zasilania produktu są wykonane z czerwonej miedzi (czystej miedzi) lub mosiądzu. Funkcja: Zapewnia to wyjątkowo niską rezystancję styków po podłączeniu okablowania, zapobiegając przegrzaniu komponentów i stopieniu obudowy – ryzyku związanemu z długotrwałym przepływem dużych prądów.

Miedź kontra żelazo/aluminium: znaczenie dla wyłączników nadprądowych

Funkcjonować

1. Ochrona obwodu, unikanie zagrożeń bezpieczeństwa

Jeśli podczas pracy obwodu prądu przemiennego prąd zostanie przeciążony z powodu awarii sprzętu, starzenia się linii, dużego obciążenia lub zwarcia generuje chwilowo wysoki prąd, może to prowadzić do spalenia sprzętu, pożaru obwodu i innych poważnych konsekwencji. Ten miedziany wyłącznik nadprądowy MCB może monitorować bieżącą zmianę w czasie rzeczywistym, a gdy prąd się zmienia, PUGAO może monitorować bieżącą zmianę w czasie rzeczywistym. gdy prąd przekroczy wartość znamionową, wewnętrzny mechanizm odłączający zadziała szybko i odetnie jednocześnie przewód ogniowy i zerowy, całkowicie odcinając zasilanie, minimalizując ryzyko bezpieczeństwa.

2. Całkowicie odizoluj zasilanie, popraw bezpieczeństwo pracy

Podczas konserwacji obwodu, wymiany sprzętu lub codziennej konserwacji należy upewnić się, że obwód jest całkowicie odizolowany od źródła zasilania, aby uniknąć wypadków porażenia prądem. Miniaturowy wyłącznik automatyczny MCB PUGAO Copper został zaprojektowany tak, aby zapobiegać przypadkowemu uruchomieniu i jest wyposażony w wyraźny wskaźnik stanu włączenia/wyłączenia, który pozwala operatorowi intuicyjnie określić, czy obwód jest otwarty, czy nie, co jeszcze bardziej zwiększa współczynnik bezpieczeństwa operacji.

3. Możliwość dostosowania do jednofazowych obciążeń dużej mocy, stabilne zasilanie

Na przykład domowe urządzenia dużej mocy (klimatyzatory, elektryczne podgrzewacze wody), komercyjne systemy oświetleniowe, przemysłowy sprzęt jednofazowy itp. wymagają niezawodnych urządzeń zabezpieczających obwody, aby zapewnić stabilną pracę. Posiada szeroki zakres prądów znamionowych do zastosowań w zakresie od 6A do 63A. Miedziany wyłącznik nadprądowy MCB jest dostępny w szerokim zakresie prądów znamionowych od 6 A do 63 A. Posiada szeroki zakres prądów znamionowych od 6A do 63A, które można elastycznie dobierać w zależności od zapotrzebowania na obciążenie, nie tylko w celu zaspokojenia aktualnego zapotrzebowania sprzętu dużej mocy, ale także w celu odcięcia obwodu w przypadku wystąpienia nieprawidłowości, aby zapewnić stabilną pracę sprzętu i zminimalizować przerwy w produkcji lub życiu z powodu awarii obwodu.

Jak rozpoznać oryginalny miedziany wyłącznik nadprądowy (MCB)?

Jako marka poparta ponad dziesięcioletnim doświadczeniem w produkcji, seria MCB PUGAO, wykonana w całości z miedzi, oferuje więcej niż tylko werbalne zapewnienia dotyczące materiałów; zapewniamy fachowe doradztwo podczas procesu wyboru produktu i dostarczamy kompleksowe certyfikaty testów wraz z naszymi produktami. Można sprawdzić, czy wyłącznik nadprądowy spełnia wymagane specyfikacje „całkowicie miedzianego”, badając następujące kluczowe cechy:

Zdolność niszcząca: Wyłączniki automatyczne zdolne do osiągnięcia zdolności wyłączania 6 kA lub 10 kA muszą wykorzystywać wysokiej jakości wewnętrzne elementy miedziane, aby wytrzymać ogromną energię generowaną podczas zwarcia.

Waga produktu: W przypadku jednostek o tych samych specyfikacjach wyłączniki wyposażone w wewnętrzne elementy wykonane w całości z miedzi będą odczuwalnie cięższe w dotyku.

Normy wzrostu temperatury: Zgodność z normą IEC 60898-1, która nakłada rygorystyczne ograniczenia na wzrost temperatury, wymaga stosowania wyłącznie miedzianych elementów wewnętrznych.

Często zadawane pytania

P: Dlaczego miedziane wyłączniki nadprądowe są droższe niż standardowe wyłączniki nadprądowe?

Odpowiedź: Cena miedzi jest ponad trzykrotnie wyższa od ceny aluminium i ponad pięciokrotnie wyższa od ceny żelaza. Płacona przez Ciebie składka obejmuje pewność, że wyłącznik nie wyłączy się w krytycznych momentach, a także dodatkowy margines bezpieczeństwa wymagany do zapobiegania pożarom.

P: Czy wszystkie wyłączniki automatyczne PUGAO są wykonane z miedzi?

O: Tak. W całej naszej linii produktów PUGAO wykorzystuje miedź lub stopy miedzi do wszystkich elementów przewodzących rdzenia, zapewniając pełną zgodność z międzynarodową normą IEC 60898.

P: Czy miedziane wyłączniki nadprądowe nadają się do użytku domowego?

O: Absolutnie. Chociaż prąd elektryczny w gospodarstwie domowym nie jest zazwyczaj zbyt wysoki, okablowanie jest często ukryte w ścianach; Jeśli wyłącznik się przegrzeje lub zwarcie spowoduje pożar, konsekwencje mogą być katastrofalne. Korzystanie z miedzianych wyłączników nadprądowych oznacza najwyższy poziom odpowiedzialności, jaką możesz wziąć na siebie za bezpieczeństwo swojej rodziny.
