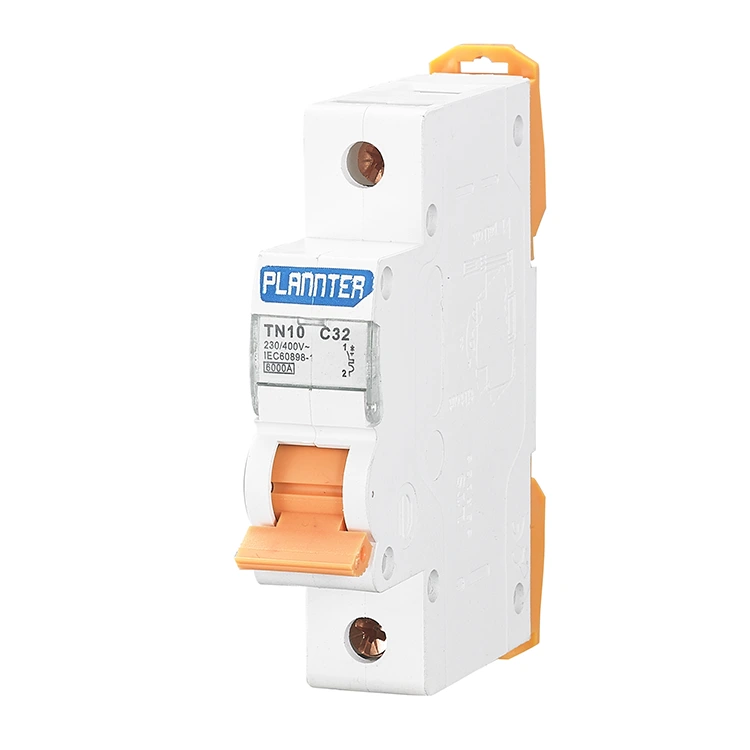

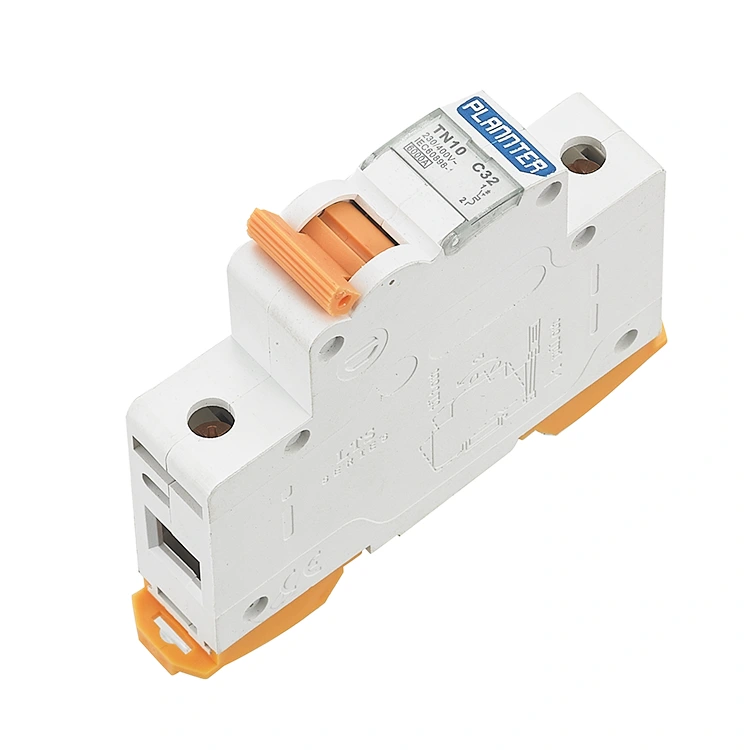

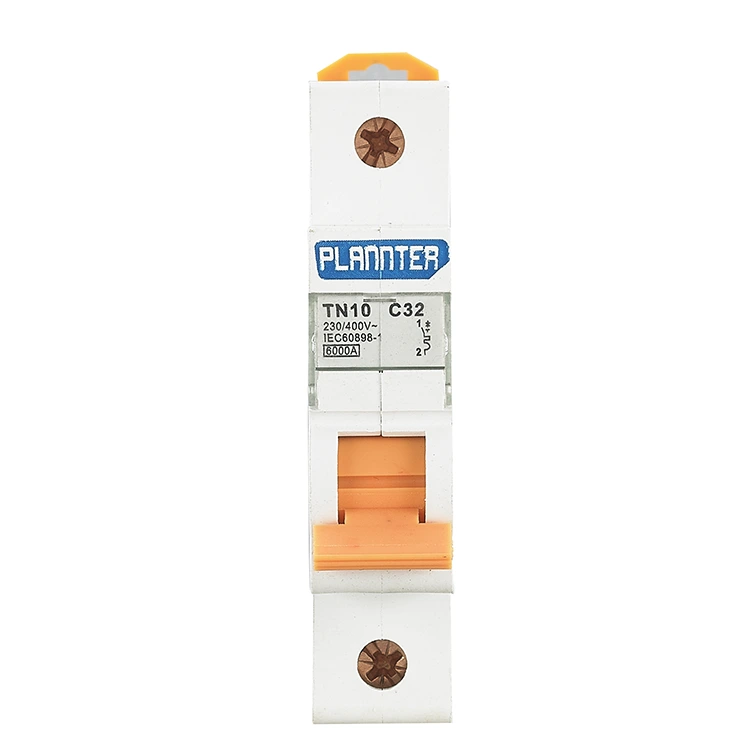

Wyłączniki automatyczne do ochrony przed zwarciami

Wyłączniki automatyczne do ochrony przed zwarciami to urządzenie do dystrybucji energii niskiego napięcia. Wyposażony jest w urządzenie gaszące łuk, które skutecznie chroni obwód. W środowisku domowym i przemysłowym wyłączniki automatyczne odgrywają podobną rolę do kombinacji elementów elektrycznych, takich jak przełączniki nożowe, bezpieczniki i przekaźniki termiczne, w celu zapewnienia bezpiecznego działania obwodów.

Zasada działania

Wewnętrznie wyłącznik wyposażony jest w dwa podstawowe mechanizmy zabezpieczające: pasek bimetaliczny przeznaczony do przeciwdziałania stopniowym przeciążeniom oraz cewkę elektromagnetyczną przeznaczoną do radzenia sobie z zwarciami. Aby zapewnić automatyczne rozłączenie obwodu w ciągu kilku milisekund, urządzenie po uruchomieniu wykonuje następującą sekwencję działania:

Natychmiastowe wykrywanie: W przypadku zwarcia przez cewkę umieszczoną wewnątrz wyłącznika przepływa ogromny udar prądu.

Generowanie siły magnetycznej: Zgodnie z zasadami indukcji elektromagnetycznej, ten wyjątkowo duży prąd natychmiast wytwarza niezwykle silne pole magnetyczne.

Uderzenie mechaniczne: Siła generowana przez to pole magnetyczne działa jak ciężki młotek, powodując natychmiastowe uderzenie w mechanizm wyzwalający.

Szybkie rozłączenie: Styki elektryczne są otwierane na siłę w ciągu milisekund, gwałtownie przerywając przepływ prądu i zapobiegając w ten sposób stopieniu przewodów na skutek ekstremalnego ciepła lub zapalenia się.

Rodzaje biegunów wyłączników

1. Wyłączniki jednobiegunowe: Wyłączniki automatyczne do zabezpieczeń przeciwzwarciowych mają tylko jeden styk przełączający i są stosowane głównie w obwodach jednofazowych, takich jak obwody oświetleniowe lub gniazdka w domu.

2. Wyłączniki dwubiegunowe: wyłączniki dwubiegunowe posiadają dwa styki przełączające do sterowania przewodem fazowym i neutralnym. Wyłączniki dwubiegunowe są zwykle stosowane w scenariuszach, w których konieczne jest jednoczesne sterowanie zarówno przewodem fazowym, jak i neutralnym, na przykład w przypadku sterowania silnikami lub dwufazowymi systemami zasilania.

3. 3-biegunowe wyłączniki automatyczne: 3-biegunowe wyłączniki automatyczne mają trzy styki przełączające, które sterują trzema oddzielnymi przewodami fazowymi, np. w sprzęcie komercyjnym i przemysłowym, które wymagają jednoczesnego sterowania trzema oddzielnymi liniami energetycznymi, aby zapewnić bezpieczny i zrównoważony rozkład obciążenia.

Zalety

1. W niniejszych wyłącznikach do zabezpieczeń przeciwzwarciowych zastosowano standardową metodę montażu na szynie DIN 35 mm i zastosowano w nich wysoce precyzyjny, magnetyczno-termiczny podwójny mechanizm zwalniający, aby poradzić sobie z chwilowym prądem rozruchowym;

2. Ulepszona konstrukcja systemu izolacji zapobiegająca starzeniu się izolacji spowodowanemu długotrwałym naprężeniem termicznym;

3. Znamionowe napięcie izolacji do 400 V AC, z ochroną przeciwprzepięciową, odpowiednie do wytwarzania energii fotowoltaicznej i złożonej sieci dystrybucji energii;

4. Opcje prądu znamionowego od 6 A do 63 A, zwarta i modułowa konstrukcja, spełniające wymagania oświetlenia mieszkaniowego, gniazd, silników, systemów fotowoltaicznych i innych różnych scenariuszy zapotrzebowania na obciążenie.

5. Produkt obsługuje usługę OEM/ODM, która spełnia wymagania dystrybucji zagranicznej i dostosowywania marki. Fabryka PUGAO (Plannter Electric) przeszła międzynarodowy certyfikat systemu jakości ISO9001.

Scenariusze zastosowań

Wyłączniki PUGAO do ochrony przed zwarciami są stosowane w domowych, komercyjnych i przemysłowych systemach zasilania, zapewniając niezawodną ochronę w szerokim zakresie ustawień.

1. Systemy dystrybucji energii w budynkach mieszkalnych

Stosowany w obwodach oświetlenia, gniazdek elektrycznych i sprzętu AGD; w przypadku zwarcia spowodowanego starzeniem się okablowania lub awarią urządzenia, szybko odcinają zasilanie, aby zapobiec przepaleniu przewodu lub wybuchowi pożaru.

2. Systemy zasilania budynków komercyjnych

Nasze wyłączniki nadają się do systemów dystrybucji energii w obiektach komercyjnych, takich jak centra handlowe, budynki biurowe i hotele. Stosowane zarówno w obwodach głównych, jak i odgałęzionych, zapobiegają zwarciom powodującym powszechne przerwy w dostawie prądu lub uszkodzenia sprzętu.

3. Urządzenia przemysłowe i linie produkcyjne

Stosowane w różnego rodzaju maszynach przemysłowych, silnikach elektrycznych i zautomatyzowanych liniach produkcyjnych; szybko odcinają zasilanie w przypadku awarii sprzętu lub nieprawidłowości w okablowaniu, zapobiegając w ten sposób uszkodzeniom sprzętu i przestojom w produkcji, jednocześnie zmniejszając koszty konserwacji i ryzyko przestojów.

4. Szafy rozdzielcze zasilania i systemy sterowania

Można je instalować w szafach rozdzielczych zasilania i panelach sterowania, aby służyć jako podstawowe elementy zabezpieczające, zapewniając scentralizowaną ochronę przed zwarciem dla wielu obwodów. Są one powszechnie stosowane w projektach inżynieryjnych i zintegrowanych zespołach sprzętu elektrycznego.

5. Środowiska o wysokim prądzie zwarciowym

W przypadku obwodów znajdujących się w pobliżu transformatorów lub źródeł zasilania – lub w innych obszarach charakteryzujących się wysokim poziomem prądu zwarciowego – gdzie wymagane są wyłączniki automatyczne o dużej zdolności wyłączania, produkt ten stanowi idealny wybór.

Często zadawane pytania

P: Czy ochrona przed zwarciem i ochrona przed przeciążeniem to to samo?

O: Nie. Chociaż zazwyczaj są one zintegrowane z tym samym wyłącznikiem, działają na różnych zasadach. Zabezpieczenia przeciążeniowe chronią przed długotrwałymi nadmiernymi obciążeniami, polegającymi na gromadzeniu się ciepła; zabezpieczenia zwarciowe chroniące przed chwilowymi prądami o dużym natężeniu, wykorzystujące magnetyczne siły przyciągania.

P: Dlaczego niektóre wyłączniki mają prąd znamionowy 6 kA, a inne 15 kA?

Odp.: Wskazuje to na zdolność wyłączania. Wartość znamionowa 6 kA oznacza, że ​​maksymalny prąd zwarciowy, który może bezpiecznie przerwać, wynosi 6000 amperów. Jeżeli rzeczywisty prąd zwarciowy przekroczy tę wartość, wyłącznik może eksplodować. Lokalizacje o większej mocy transformatora wymagają wyłączników automatycznych o większej zdolności wyłączania; przed dokonaniem wyboru pozwól, aby PUGAO przedstawiło Ci profesjonalne rekomendacje lub spersonalizowane rozwiązanie projektowe.

P: Czy mogę wyczyścić wyłącznik automatyczny? Jak powinienem postępować?

Odp.: Tak, ale należy wcześniej upewnić się, że zasilanie zostało całkowicie odłączone.

Do wycierania kurzu z obudowy należy używać suchej szmatki, uważając, aby cząsteczki kurzu nie dostały się do komory gaszenia łuku.

Surowo zabronione: Do czyszczenia plastikowej obudowy nie należy używać rozpuszczalników chemicznych ani wody, ponieważ może to pogorszyć działanie materiałów ognioodpornych lub spowodować wewnętrzne zwarcia.
