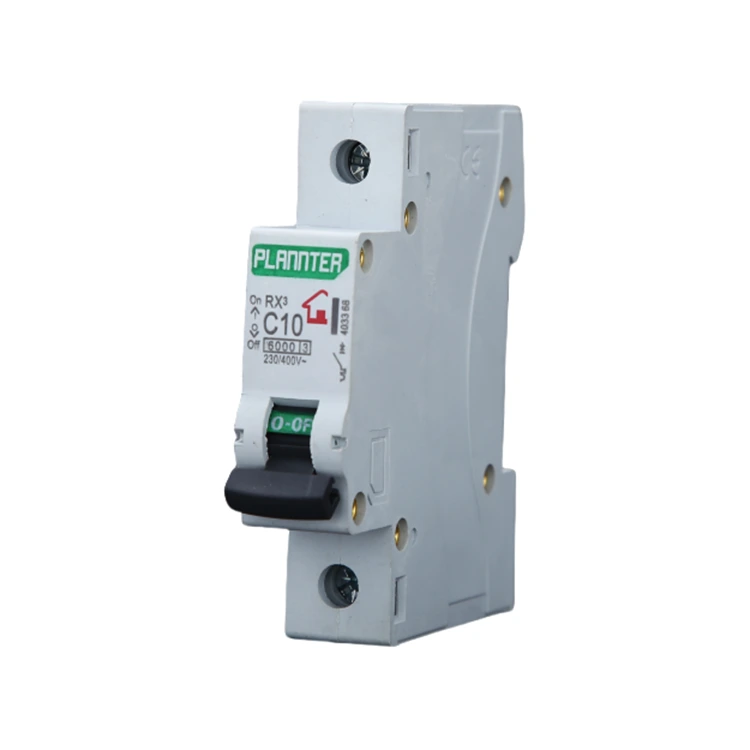

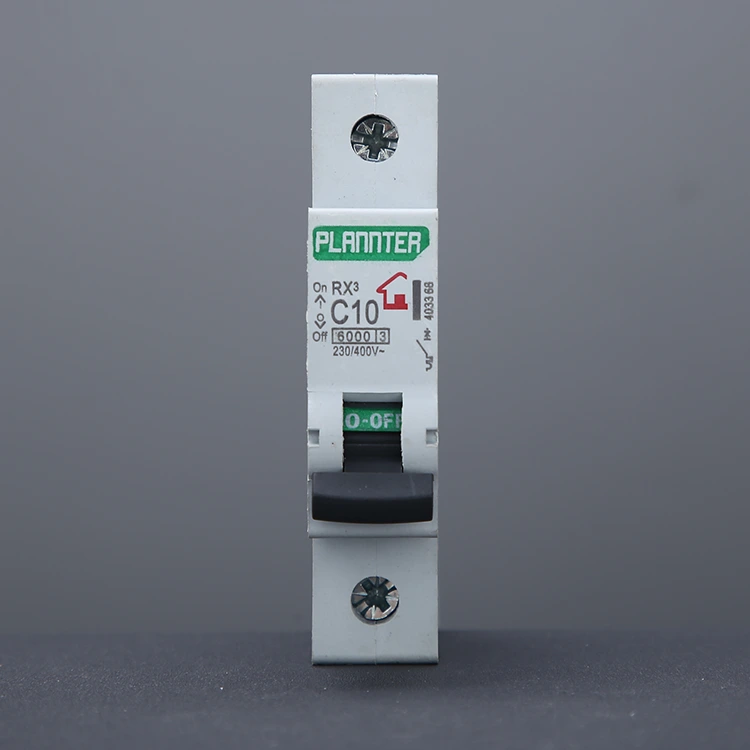

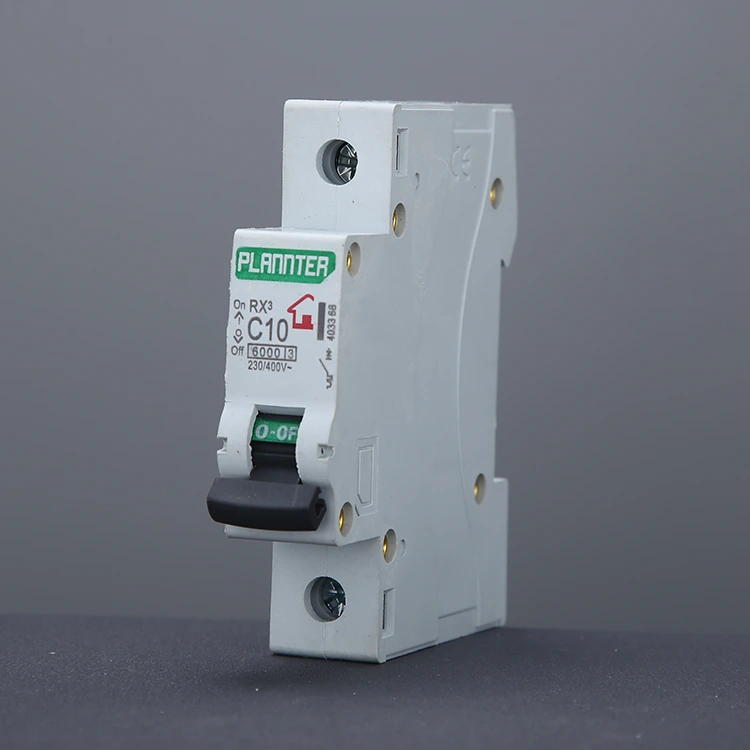

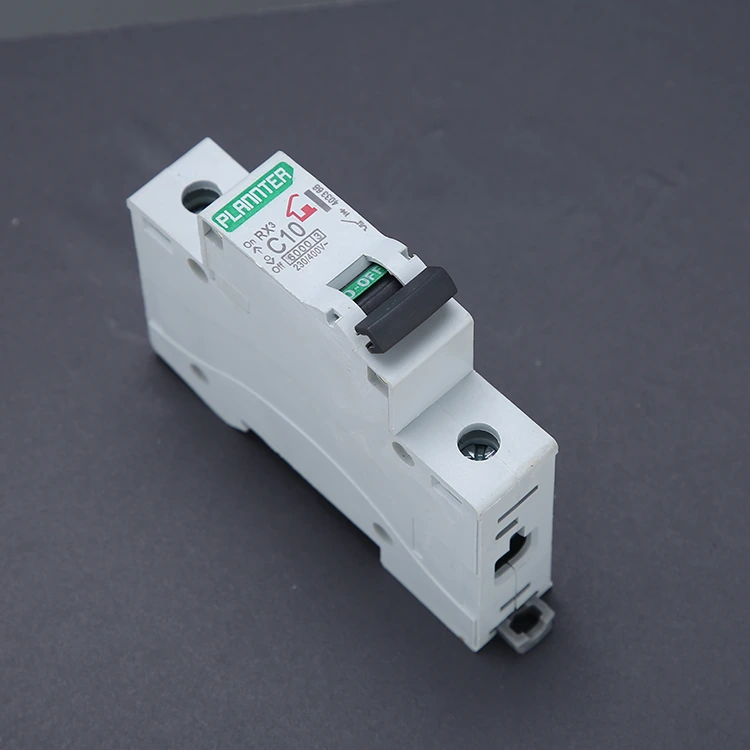

Wyłącznik obwodu powietrznego

PUGAO (Plannter Electric) jest profesjonalnym producentem i dostawcą w Chinach. Objętość naszego wyłącznika pneumatycznego (MCB) stanowi tylko 1/3 tradycyjnych produktów (standardowa szerokość 1P 18 mm), obsługuje montaż na szynie, czas wymiany można kontrolować w ciągu 2 minut, a przezroczysta obudowa jest wygodna do rozwiązywania problemów. Bezpieczeństwo, z podwójnym zabezpieczeniem przed przeciążeniem termicznym i wyzwalaniem magnetycznym przed zwarciem, technologia gaszenia łuku wytrzymuje napięcie powrotne 400 V, czas gaszenia łuku <0,1 sekundy.

Szerokie możliwości adaptacji, wyłącznik powietrzny jest odpowiedni dla środowiska o temperaturze od -5°C do 40°C. Korzyści ekonomiczne przejawiają się w żywotności wynoszącej 10 000 operacji przy kosztach o 40% niższych w porównaniu z systemami bezpiecznikowymi. Zastosowania obejmują ochronę obwodów domowych i przemysłowych, gdzie wybór musi koncentrować się na wartościach znamionowych prądu (6A-125A), zdolności wyłączania (6kA dla użytku domowego, ≥10kA dla przemysłu.

Co to jest wyłącznik automatyczny wyłącznika powietrznego?

Wyłącznik powietrzny jest urządzeniem zabezpieczającym obwód, które wykorzystuje powietrze jako środek gaszący łuk. Został zaprojektowany tak, aby automatycznie przerywał zasilanie w przypadku przeciążenia lub zwarcia, zapewniając w ten sposób bezpieczeństwo zarówno okablowania, jak i sprzętu.

Kiedy przełącznik przerywa przepływ prądu o wysokim natężeniu, pomiędzy stykami tworzy się intensywny łuk elektryczny o wysokiej temperaturze. Jeśli łuk ten nie zostanie szybko zgaszony, może spowodować spalenie wyłącznika lub nawet wywołać pożar.

Przełącznik powietrza posiada specjalnie zaprojektowaną wewnętrzną komorę gaszenia łuku. Kiedy wytwarza się łuk, jest on wprowadzany do tej komory, gdzie jest dzielony na wiele mniejszych łuków i szybko schładzany przez otaczające powietrze, co powoduje wygaszenie łuku.

Aplikacja

1. Ochrona sprzętu AGD: miniaturowe wyłączniki automatyczne są szeroko stosowane w klimatyzatorach, pralkach i innych urządzeniach gospodarstwa domowego w celu zapewnienia bezpieczeństwa energii elektrycznej w gospodarstwie domowym. Chroń sprzęt i bezpieczeństwo osobiste.

2. Zastosowania przemysłowe: Wyłączniki powietrzne są bardzo ważne w automatyce przemysłowej, systemach zasilania i sprzęcie komunikacyjnym, zabezpieczeniach przed przeciążeniami i zwarciami, które mogą zapewnić stabilną pracę nawet w złożonych systemach elektrycznych.

Korzyść

Dobre parametry bezpieczeństwa: PUGAO posiada własny zespół techniczny i przyjmuje zaawansowaną technologię sterowania elektronicznego, która ma funkcję superbezpieczeństwa i może automatycznie odciąć zasilanie, gdy zasilanie elektryczne jest nieprawidłowe, skutecznie zapobiegając w ten sposób pożarowi i innym wypadkom.

Łatwa instalacja i konserwacja: kompaktowy i wygodny, niezależnie od tego, czy instalujesz nowy sprzęt, czy remontujesz obwody, jest łatwy i szybki w codziennej konserwacji i wymianie.

Silne zastosowanie: Wyłączniki powietrzne można dostosować do potrzeb różnych systemów elektrycznych, w tym parametrów specyfikacji, marek itp.

Zalecenia dotyczące użytkowania

1. Wybierz prawidłowy prąd znamionowy

Prąd znamionowy wyłącznika powietrznego powinien wynosić ≥ 1,2 do 1,5 rzeczywistego prądu obciążenia. Wybranie zbyt niskiej wartości znamionowej może prowadzić do częstych wyłączeń, natomiast wybranie zbyt wysokiej wartości pogarsza czułość zabezpieczenia. Podaj szczegółowe szczegóły swojego projektu, a PUGAO oceni Twoje wymagania i zaleci odpowiednie rozwiązanie.

2. Wybierz odpowiednią krzywą wyłączania w zależności od obciążenia

Typ B: Obciążenia oświetleniowe i rezystancyjne

Typ C: sprzęt ogólnego przeznaczenia, gniazdka elektryczne i małe silniki

Typ D: Urządzenia o wysokich prądach rozruchowych i dużych silnikach

Jeśli nie masz pewności, priorytetowo wybierz krzywą C, ponieważ oferuje ona największą wszechstronność.

3. Prawidłowa instalacja

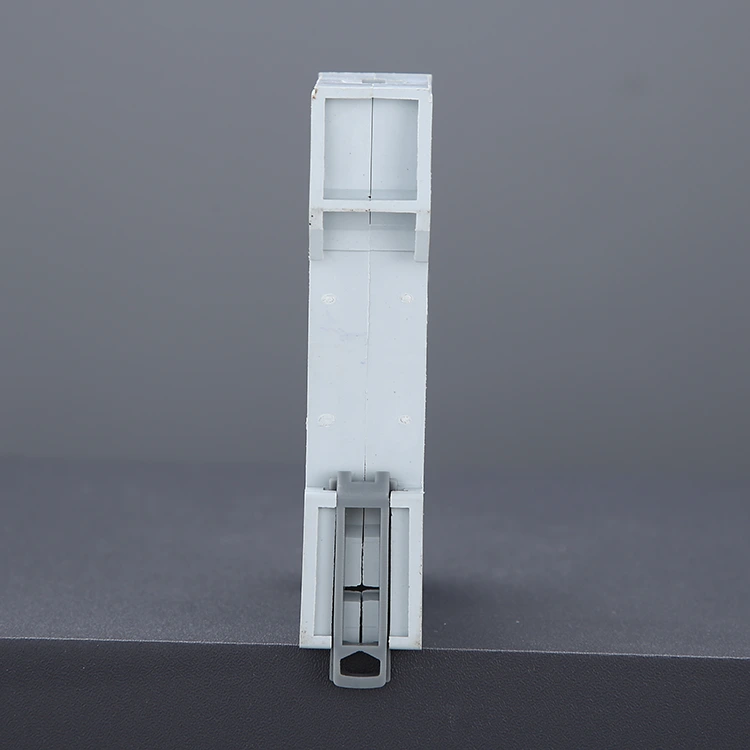

Podczas montażu wyłącznika mocy należy go zamontować na standardowej szynie DIN. Zaciski przewodów muszą być dobrze dokręcone, aby zapobiec poluzowaniu i późniejszemu przegrzaniu. Należy używać przewodów spełniających określone wymagania dotyczące przekrojów (np. w przypadku prądu znamionowego 32 A zalecany jest przekrój przewodu ≥ 4 mm²).

Zalecane środowisko instalacji: Zainstaluj w suchej, dobrze wentylowanej skrzynce rozdzielczej. Unikaj narażenia na wysokie temperatury, wilgotność lub środowiska korozyjne; w razie potrzeby zamontować dodatkową obudowę ochronną.

4. Unikaj długotrwałej pracy przy pełnym obciążeniu

Zaleca się utrzymywanie rzeczywistego prądu roboczego w granicach 70%–80% wartości znamionowej. Dłuższa praca przy pełnym obciążeniu może prowadzić do nadmiernego wzrostu temperatury i skrócenia żywotności.

Typowe usterki i rozwiązywanie problemów

Usterki wyłączników powietrznych zwykle wynikają z przeciążenia, złego okablowania lub niewłaściwego doboru produktu. Zapewniając prawidłowy dobór produktów, prawidłową instalację i regularne przeglądy, można skutecznie uniknąć ponad 90% potencjalnych problemów.

Wraz z dostawą produktu zapewniamy kompleksowe zalecenia dotyczące instalacji, użytkowania i konserwacji; Poniższa lista typowych problemów służy jako pomocne odniesienie.

1. Częste potknięcia

Objaw: Po pewnym czasie pracy urządzeń dużej mocy wyłącznik automatyczny wyłącza się automatycznie, a przełącznik jest zauważalnie ciepły w dotyku.

Powoduje:

Nadmierne obciążenie: Całkowity prąd pobierany przez urządzenia działające w obwodzie przekracza znamionową obciążalność prądową wyłącznika.

Wysoka temperatura otoczenia: Słabe odprowadzanie ciepła w skrzynce rozdzielczej powoduje przedwczesne zadziałanie wewnętrznych elementów wykrywających temperaturę wyłącznika.

Rozwiązanie: Zmniejsz liczbę urządzeń dużej mocy podłączonych do tego samego obwodu, aby rozłożyć obciążenie.

Jeżeli obciążenie jest rzeczywiście konieczne i pozwalają na to istniejące specyfikacje okablowania, należy zastosować wyłącznik automatyczny o wyższym prądzie znamionowym.

2. Natychmiastowe wyłączenie

Objaw: Natychmiast po zamknięciu wyłącznika lub podłączeniu określonego urządzenia wyłącznik wyłącza się natychmiastowo – często towarzyszy mu głośny huk lub widoczna iskra.

Powoduje:

Zwarcie linii: Przewód pod napięciem zetknął się bezpośrednio z przewodem neutralnym.

Uszkodzone urządzenie: W jednym z podłączonych urządzeń wystąpiła wewnętrzna awaria elektryczna lub zwarcie.

Rozwiązanie: Nie próbuj wielokrotnie zamykać wyłącznika na siłę. Odłącz wszystkie urządzenia podłączone do tego konkretnego obwodu, a następnie spróbuj ponownie zamknąć wyłącznik.

Jeśli wyłącznik już nie zadziała, oznacza to, że jedno z urządzeń jest uszkodzone; jeśli nadal się wyłącza, oznacza to, że okablowanie wbudowane w ścianę jest uszkodzone i wymaga sprawdzenia przez profesjonalnego elektryka.

3. Nie można zresetować dźwigni przełączającej

Objaw: Po potknięciu dźwignia przełączająca wydaje się luźna lub wiotka; po naciśnięciu w pozycję „ON” natychmiast powraca do pozycji „OFF”.

Powoduje:

Błąd nieusunięty: W linii nadal występuje zwarcie lub poważne przeciążenie; mechanizm „swobodnego wyzwalania” wyłącznika włącza się, aby zapewnić ochronę.

Uszkodzenie mechanizmu wewnętrznego: W wyniku ekstremalnego zwarcia styki wewnętrzne mogły się zespawać lub sprężyny mechaniczne mogły ulec uszkodzeniu zmęczeniowemu.

Rozwiązanie: Najpierw sprawdź, czy przycisk resetowania wyłącznika różnicowoprądowego (RCD) nie wyskoczył.

Jeśli nie możesz zamknąć wyłącznika nawet po wykluczeniu usterek zewnętrznych, oznacza to, że sam wyłącznik jest uszkodzony i należy go wymienić.

4. Przegrzanie terminala lub odbarwienie obudowy

Objaw: Wykryto zapach spalenizny lub plastikowa obudowa wokół zacisków przewodów wyłącznika wydaje się pożółkła lub czarna.

Powoduje:

Luźne połączenia: Stanowi to najniebezpieczniejsze zagrożenie. Nieprawidłowe dokręcenie śrub zwiększa rezystancję styków, generując ekstremalne ciepło.

Niedopasowany przekrój przewodu: Użycie zbyt cienkich przewodów powoduje przenoszenie ciepła bezpośrednio do wyłącznika.

Rozwiązanie: Natychmiast odłączyć zasilanie! Odetnij spalone końcówki przewodów, ponownie zdejmij izolację i mocno dokręć śruby. Jeśli obudowa wyłącznika uległa odkształceniu pod wpływem ciepła, należy wymienić całe urządzenie.

5. Wyraźny brzęczący dźwięk podczas pracy

Objaw: Podczas pracy wyłącznik emituje słaby, lecz ciągły elektromagnetyczny dźwięk brzęczący (charakterystyczny dla prądów przemiennych).

Powoduje:

Wibracje mechanizmu elektromagnetycznego: Wewnętrzny zwora elektromagnetyczna jest nierówna lub do mechanizmu dostały się ciała obce.

Wysokie obciążenie prądowe: Podczas pracy w pobliżu pełnej wydajności siły pola magnetycznego powodują lekki rezonans elementów wewnętrznych.

Rozwiązanie: Bardzo słaby, brzęczący dźwięk jest zazwyczaj zjawiskiem normalnym. Jeśli jednak dźwięk jest głośny lub intensywny – szczególnie jeśli towarzyszy mu przegrzanie – oznacza to, że wewnętrzne elementy się starzeją; zaleca się wymianę urządzenia.
