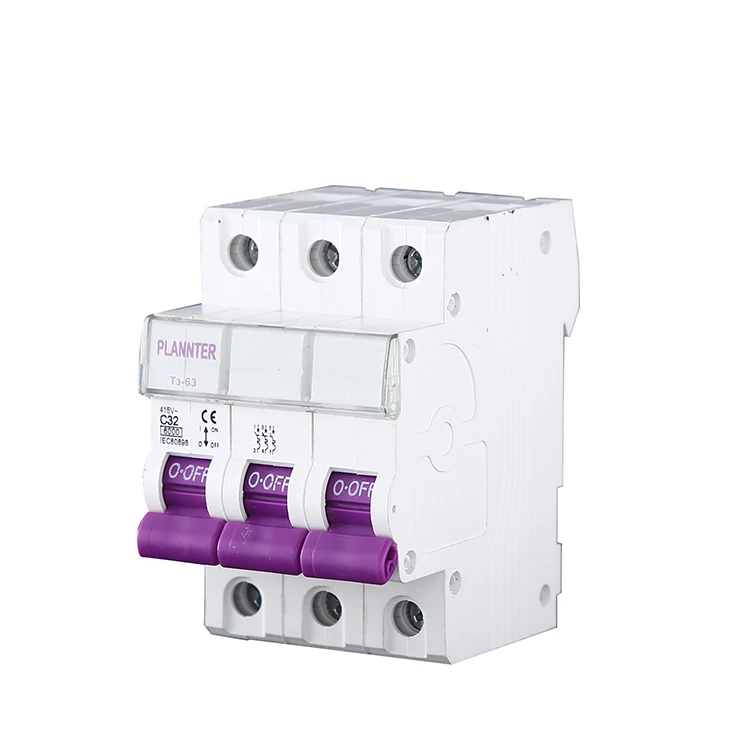

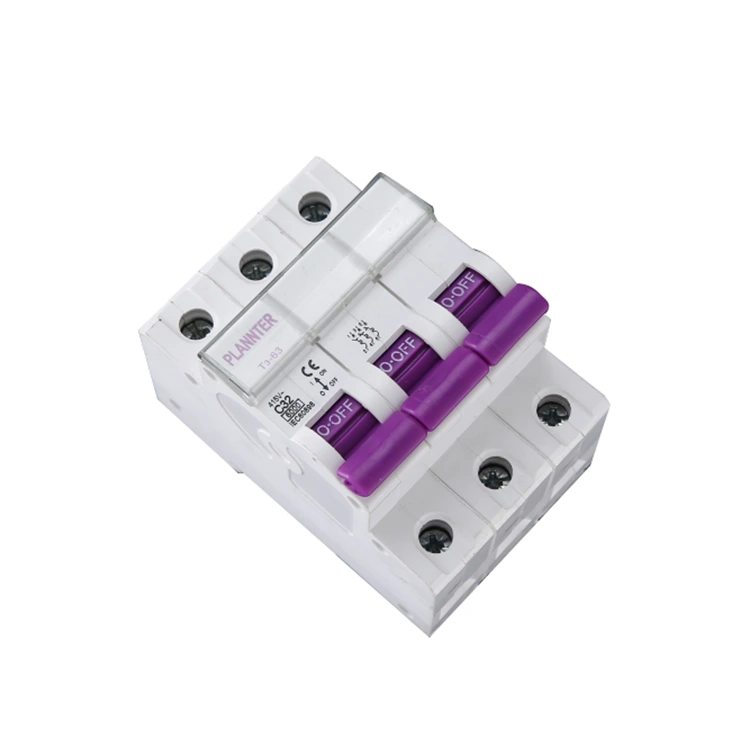

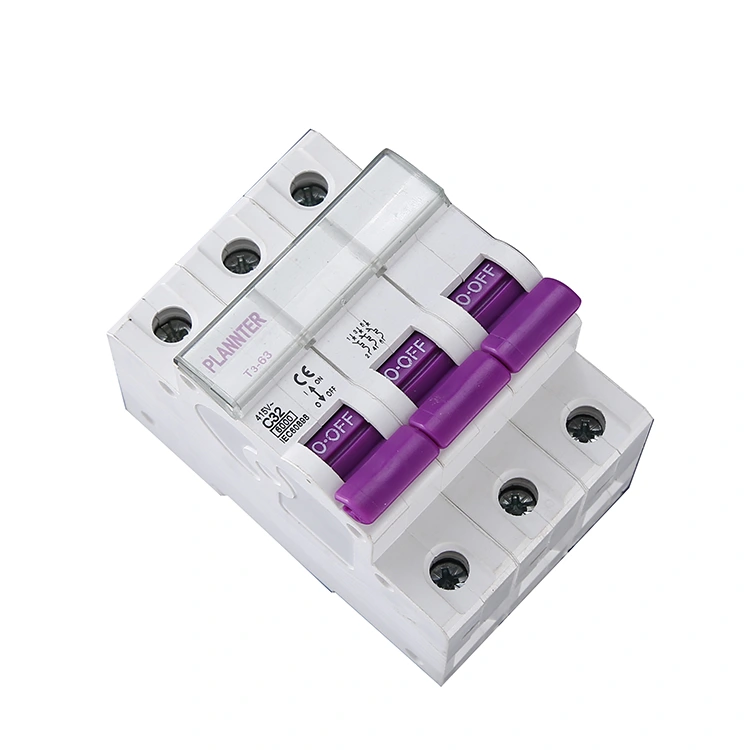

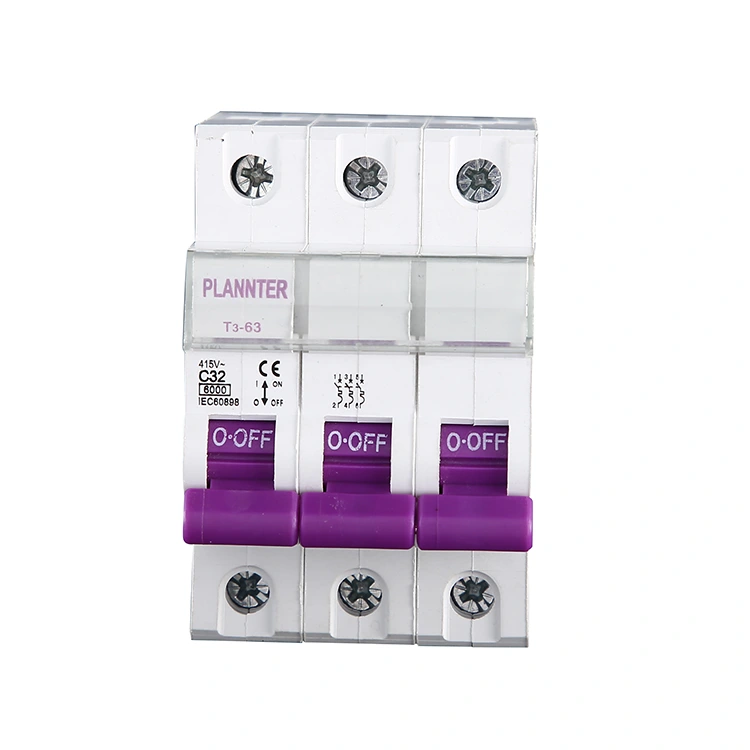

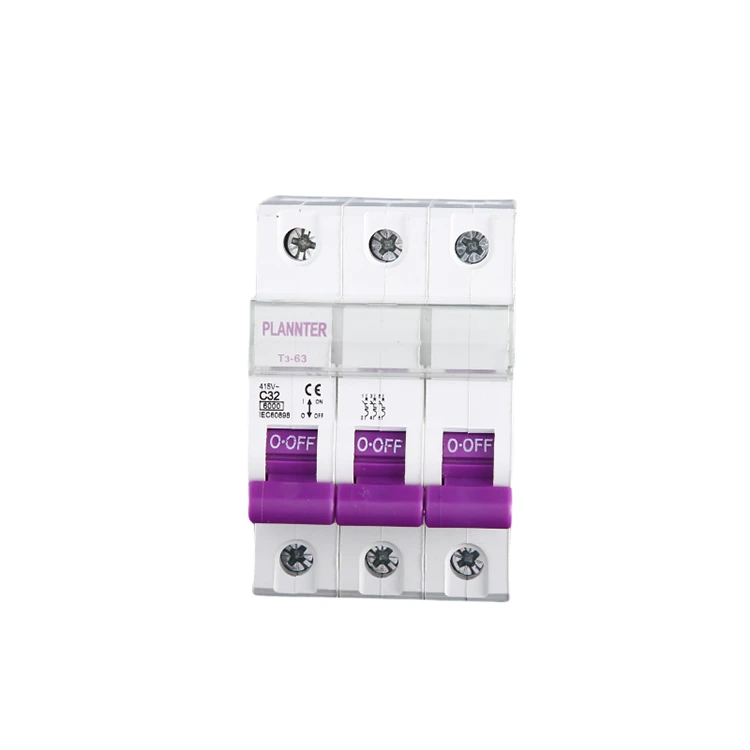

3-biegunowy wyłącznik prądu przemiennego

3-biegunowy wyłącznik prądu przemiennego należy do kategorii urządzeń elektrycznych niskiego napięcia, szeroko stosowanych w przemyśle, handlu i cywilności, zaprojektowanych do obwodów trójfazowych, może występować w przypadku nieprawidłowości prądowych, takich jak przeciążenie, warunki zwarcia automatycznie odcinają obwód, aby chronić sprzęt i bezpieczeństwo personelu. Wybierz PUGAO (Plannter Electric) jako producenta i uzyskaj cenę bezpośrednio z fabryki.

Cechy produktu

1. Trójfazowe sterowanie synchroniczne

Ten 3-biegunowy wyłącznik prądu przemiennego może jednocześnie łączyć lub odłączać trójfazowe linie energetyczne L1, L2 i L3. Jeżeli usterka wystąpi w którejkolwiek pojedynczej fazie, urządzenie spowoduje jednoczesne odcięcie zasilania na wszystkich trzech fazach, zapobiegając w ten sposób uszkodzeniu sprzętu spowodowanego pracą w warunkach zaniku fazy.

2. Zabezpieczenie przed przeciążeniem i zwarciem

Zabezpieczenie przed przeciążeniem: Wykorzystuje wyzwalanie termiczne w celu rozwiązania problemu utrzymującego się nadmiernego prądu.

Zabezpieczenie przed zwarciem: wykorzystuje wyzwalanie magnetyczne, aby natychmiast przerwać zwarcia wysokoprądowe.

Wybierając ten zaawansowany produkt, zapewniają Państwo kompleksową ochronę bezpieczeństwa swoich obwodów elektrycznych.

3. Zwiększone bezpieczeństwo operacyjne sprzętu

Produkt ten ogranicza ryzyko związane z niezrównoważeniem napięcia trójfazowego, zabezpieczając krytyczny sprzęt, taki jak silniki i sprężarki, oraz skutecznie zmniejszając koszty związane z uszkodzeniem sprzętu i przestojami.

4. Modułowa konstrukcja i instalacja

Produkty PUGAO są przystosowane do montażu na szynie DIN, co pozwala na bezproblemową integrację z szafami rozdzielczymi zasilania lub panelami sterowania. Ułatwia to wydajną instalację wsadową i konserwację w projektach inżynieryjnych.

Kluczowe parametry i specyfikacje

Kupując lub wybierając produkt, możesz sprawdzić następujące parametry 3-biegunowego wyłącznika prądu przemiennego w oparciu o konkretne wymagania projektu lub skontaktować się z nami w celu opracowania kompleksowego rozwiązania dostosowanego do Twoich potrzeb.

Napięcie znamionowe (Ue): Zwykle 380 V, 400 V lub 415 V AC (dla systemów trójfazowych).

Prąd znamionowy (w): Typowe wartości znamionowe obejmują 16A, 32A i 63A; dostępne są modele wysokoprądowe do 100A lub 125A.

Zdolność wyłączania (Icn): Np. 6 kA lub 10 kA. Biorąc pod uwagę wyższe poziomy energii związane z zasilaniem trójfazowym, zaleca się nadanie priorytetu specyfikacji 10 kA w celu zwiększenia redundancji bezpieczeństwa.

Krzywa wyzwalania:

Typ C: Nadaje się do budynków biurowych, systemów oświetleniowych lub ogólnej komercyjnej dystrybucji energii.

Typ D: Specjalnie zaprojektowany do zastosowań związanych z rozruchem silników, wytrzymujący chwilowe prądy rozruchowe od 10 do 14 razy większe od prądu znamionowego.

Środki ostrożności dotyczące stosowania

1. Systemy elektryczne są bardzo złożone. Ze względów bezpieczeństwa obsługa i montaż 3-biegunowych wyłączników prądu przemiennego powinny być wykonywane przez wykwalifikowanych techników. Na przykład podczas pracy najpierw odłącz zasilanie po stronie obciążenia, a następnie odłącz strony wtórne i trzeciorzędne.

2. Podczas pracy należy ściśle przestrzegać procedur operacyjnych. Jeśli wystąpi jakakolwiek sytuacja, która ma wpływ na normalne działanie układu elektrycznego, należy natychmiast podjąć działania awaryjne.

3. Po pomyślnej instalacji wyłącznik będzie działał normalnie. Podczas pracy należy na bieżąco monitorować aktualne dane oraz wykonywać okresowe przeglądy i konserwację.

Kiedy wymagany jest 3-biegunowy wyłącznik prądu przemiennego?

Jako profesjonalny producent i dostawca, PUGAO oferuje również wyłączniki 1-biegunowe (1P) i 2-biegunowe (2P); jednakże przy wyborze produktu należy zastosować wyłącznik 3-biegunowy (3P), gdy mamy do czynienia z trójfazowym sprzętem elektrycznym lub trójfazowymi liniami energetycznymi. Poniżej znajdują się nasze zalecenia dotyczące konkretnych scenariuszy:

1. Trójfazowe wyposażenie silnika

Przykładami są silniki przemysłowe, pompy wodne, sprężarki powietrza itp.

Powód:

Silniki trójfazowe wymagają jednoczesnego zasilania na wszystkich trzech fazach. Jeśli tylko jedna faza zostanie przerwana, podczas gdy inne pozostaną aktywne, silnik będzie działał w stanie „zaniku fazy”; prowadzi to nieuchronnie do spalenia silnika, co powoduje znaczne straty finansowe.

2. Trójfazowe systemy zasilania

Przykładami mogą być fabryczne systemy dystrybucji energii, komercyjne okablowanie trójfazowe, trójfazowe szafy rozdzielcze itp.

Powód:

Uzasadnienie odzwierciedla uzasadnienie dla wspomnianej powyżej kategorii sprzętu: linie trójfazowe muszą być włączane i wyłączane synchronicznie. W przypadku wystąpienia anomalii w którejkolwiek pojedynczej fazie, cały obwód musi zostać odłączony, aby zapewnić kompleksową, zsynchronizowaną ochronę trójfazową.

3. Sprzęt przemysłowy lub handlowy dużej mocy

Przykłady obejmują centralne systemy klimatyzacji, przemysłowe urządzenia grzewcze, zautomatyzowane maszyny produkcyjne itp.

Powód:

Taki sprzęt zazwyczaj zużywa dużą moc i jest zasilany trójfazowo; w związku z tym do prawidłowego działania wymaga stabilnego i zrównoważonego prądu trójfazowego.

4. Inne scenariusze wymagające ochrony przed uszkodzeniami spowodowanymi utratą fazy

W projektach obejmujących taki sprzęt użycie wyłączników 1- lub 2-biegunowych – zamiast jednostki 3-biegunowej – stwarza ryzyko: jeśli jedna faza zostanie przerwana, podczas gdy inne pozostaną pod napięciem, sprzęt będzie nadal działał, aczkolwiek w nieprawidłowym i nienormalnym stanie.

Skontaktuj się z PUGAO, aby uzyskać projekt konkretnego rozwiązania i usługi wsparcia technicznego.

Często zadawane pytania

P: Czy PUGAO oferuje usługi dostosowywania?

Odp.: tak, zapewniamy usługi dostosowane do indywidualnych potrzeb. Jako chiński producent 3-biegunowego wyłącznika prądu przemiennego z 14-letnim doświadczeniem zawodowym w fabryce, możesz dostosować parametry, takie jak prąd znamionowy, zdolność wyłączania i sposób instalacji, zgodnie z konkretnymi potrzebami.

P: Jakie parametry techniczne muszę zobaczyć?

Odp.: 1. Prąd znamionowy – musi odpowiadać rzeczywistemu prądowi roboczemu obciążenia;

2. Znamionowe napięcie robocze – musi być zgodne z poziomem napięcia układu;

3. Zdolność wyłączania zwarciowego – musi być większa niż oczekiwany prąd zwarciowy w miejscu instalacji.
