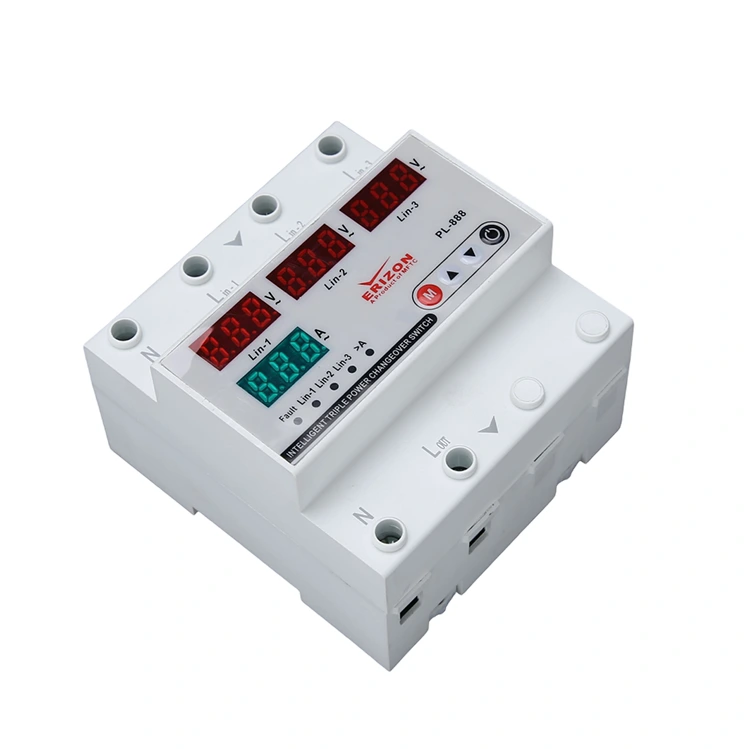

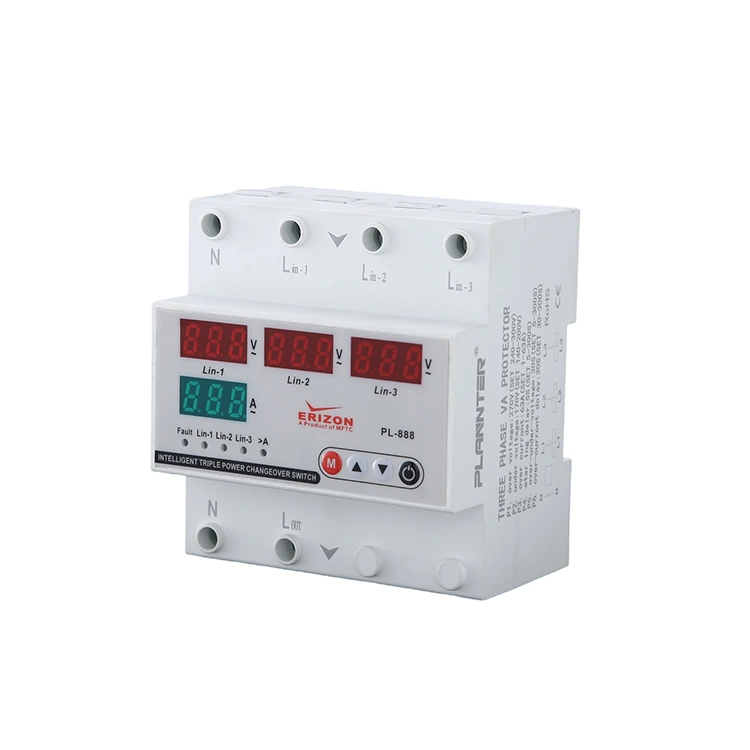

3-fazowe zabezpieczenie przed napięciem z czterema wyświetlaczami

To 3-fazowe zabezpieczenie napięcia z czterema wyświetlaczami charakteryzuje się przepięciami, podnapięciami i nadmiernymi prądami. Zastosowanie specjalnego chipa pomiarowego gwarantuje, że błąd pomiaru parametrów elektrycznych takich jak moc i zużycie energii mieści się w granicach ±1%. Jest wyposażony w dwuekranowy wyświetlacz LCD umożliwiający monitorowanie w czasie rzeczywistym wartości prądu i napięcia. Może także dostosować próg przepięcia/podnapięcia, wartość nadprądową i czas opóźnienia działania, aby spełnić wymagania aplikacji w różnych scenariuszach.

Zalety

1. Chroń sprzęt elektryczny i przedłużaj żywotność urządzeń elektrycznych: nowoczesnych urządzeń gospodarstwa domowego, takich jak lodówki, klimatyzatory, telewizory, komputery i tak dalej. Przepięcie, które może spalić płytkę drukowaną, silnik lub inne podstawowe elementy urządzenia, a nawet spowodować pożar. Przepięcie: może spalić płytkę drukowaną, silnik lub inne podstawowe elementy urządzenia. Na przykład moduły zasilania komputerów lub sprężarki klimatyzatorów są podatne na przegrzanie pod wpływem zbyt wysokiego napięcia, a nawet powodują pożary. Zbyt niskie napięcie: Może to spowodować, że urządzenie nie uruchomi się normalnie lub będzie działać nieprawidłowo. Instalując 3-fazowe zabezpieczenie napięcia z czterema wyświetlaczami, możesz szybko odciąć zasilanie w przypadku nieprawidłowego napięcia, zapobiegając uszkodzeniu dużych urządzeń, serwerów itp.

2. Zwiększ bezpieczeństwo elektryczne i zapobiegaj wypadkom związanym z bezpieczeństwem: Nieprawidłowe napięcie nie tylko uszkadza urządzenia elektryczne, ale może również powodować wypadki związane z bezpieczeństwem. Na przykład nadmierne napięcie może spowodować pogorszenie izolacji przewodu, zwiększając ryzyko zwarcia lub pożaru. Zbyt niskie napięcie prowadzi do przegrzania silnika, powodując przeciążenie linii lub pożar instalacji elektrycznej.

3. Ekonomiczny, niski koszt: 3-fazowy, czterowyświetlaczowy zabezpieczenie napięcia jest niedrogie, łatwe w instalacji i ma niskie koszty konserwacji. Jeśli nie zainstalujesz, to urządzenie będzie działać z powodu nieprawidłowego napięcia spowodowanego kosztami naprawy lub wymiany instalacji elektrycznej. Ponadto ochraniacz ten posiada funkcję automatycznego odzyskiwania, co ogranicza ręczną obsługę użytkownika i jest bezpieczniejsze i wygodniejsze.

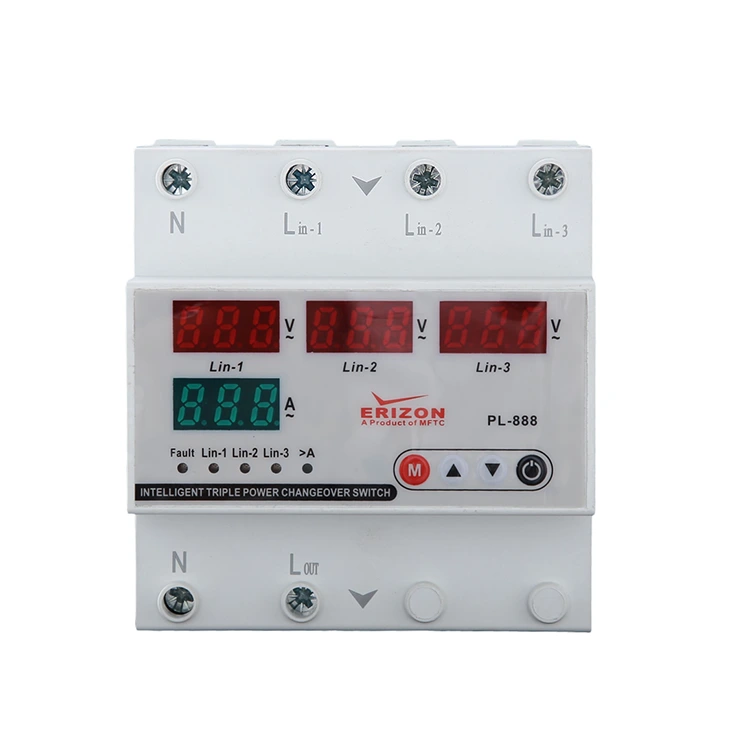

Wyświetlacz i przyciski

1 - Przycisk SET: Ten przycisk służy do zapisywania po ustawieniu/zmianie wartości przetężenia i wartości ustawień wysokiego/niskiego napięcia oraz błędów

czas oczekiwania.

2 - Przycisk W GÓRĘ: Zwiększa wymaganą wartość.

3 - Przycisk w dół: Zmniejsz wymaganą wartość.

4 - Przycisk ręcznego włączania/wyłączania

służy do sterowania włączaniem/wyłączaniem wyjścia urządzenia. Gdy wyjście zostanie wyłączone, na ekranie pojawi się napis „OFF” i urządzenie nie powróci automatycznie do tego stanu. Jeżeli urządzenie nie jest uszkodzone, należy ponownie nacisnąć ten przycisk, aby ponownie uruchomić urządzenie i powrócić do normalnego użytkowania.

5 - AKTUALNE WYŚWIETLANIE

GŁÓWNY OBSZAR WYŚWIETLACZA: Podczas normalnej pracy wyświetlane jest tu w czasie rzeczywistym napięcie wejściowe. Ekran pozostaje podświetlony, gdy urządzenie nie jest uszkodzone; w przypadku awarii z nieprawidłowym napięciem (zbyt wysokim lub zbyt niskim), wyświetlacz będzie migał w trybie alarmowym. Podczas ustawiania parametrów wyświetlacz będzie synchronicznie pokazywać ustawione wartości odpowiednich elementów programowania (w tym wartość zabezpieczenia nadprądowego, progi wysokiego i niskiego napięcia, opóźnienie błędu i opóźnienie resetu oraz inne parametry).

6 - Wyświetlacz napięcia

Grupa podwójnych wyświetlaczy: podczas normalnej pracy urządzenia wyświetlana jest tu aktualna wartość prądu, a ekran jest zawsze podświetlony, jeśli nie ma usterek; w przypadku usterek (np. przetężenia) wyświetlacz miga, sygnalizując alarm. Podczas parametryzacji wyświetlane są tutaj wartości odpowiednich zaprogramowanych pozycji.

7 - Opis wskaźnika

A>: Ten wskaźnik zapala się, gdy wystąpi błąd związany z przetężeniem.

V>: Ten wskaźnik zapala się, gdy wystąpi błąd związany z przepięciem.

V<: Ten wskaźnik zapala się, gdy wystąpi błąd związany z niskim napięciem.

Out: Ten wskaźnik zapala się, gdy urządzenie rozpoczyna wysyłanie sygnału.

Schemat okablowania

Przewody neutralny i fazowy wychodzące z sieci należy podłączyć do zacisków „N” i „L” po stronie „Wejściowej” urządzenia.

Przewody neutralny i fazowy urządzeń wymagających zabezpieczenia nadnapięciowego i podnapięciowego należy wyprowadzać z zacisków „N” i „L” po stronie „wyjściowej” urządzenia.

Wymiary
