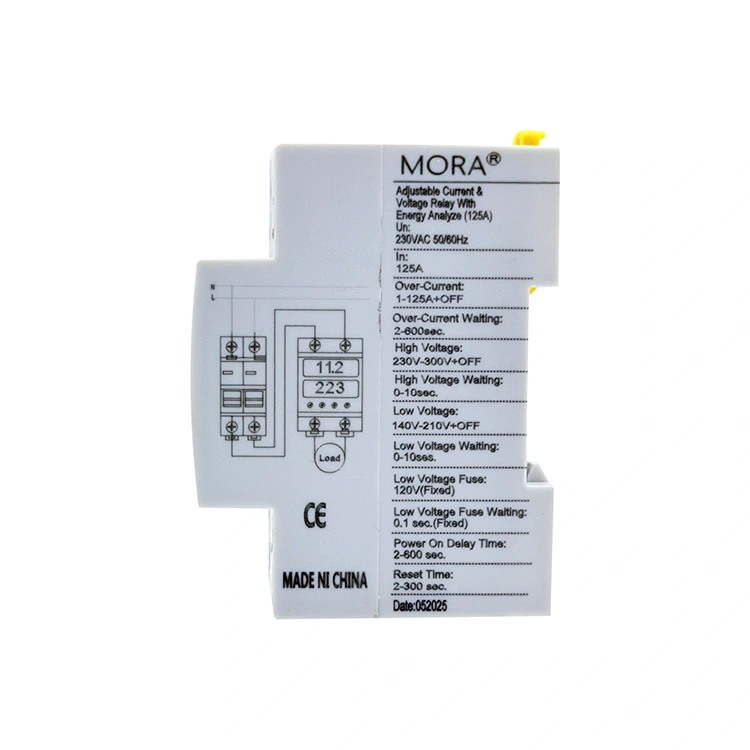

Cyfrowe zabezpieczenie napięciowe 2P typu C z potrójnym wyświetlaczem

Nabywcy rozdzielnic przemysłowych szukają wielofunkcyjnych urządzeń monitorujących, które oszczędzają miejsce na szynie i zmniejszają złożoność okablowania obiektowego. Precyzyjnie zbudowany przez PUGAO (Mora), wysokowydajny cyfrowy zabezpieczenie napięcia 2P typu C z potrójnym wyświetlaczem spełnia ten cel wyszukiwania dzięki uniwersalnemu pakietowi modułowemu o szerokości 36 mm. W odróżnieniu od starszych konstrukcji z dwoma oknami, urządzenie to posiada wbudowany wewnętrzny czujnik prądu i obwód śledzenia upływów o wysokiej rozdzielczości. Wbudowany mikroprocesor przetwarza te dane wejściowe jednocześnie, zapewniając niezależne zakresy regulacji przepięć, przetężeń i usterek związanych z prądem różnicowym, aby zapewnić pełną ochronę wrażliwych zautomatyzowanych maszyn.

W jaki sposób interfejs z trzema oknami może zwiększyć efektywność konserwacji?

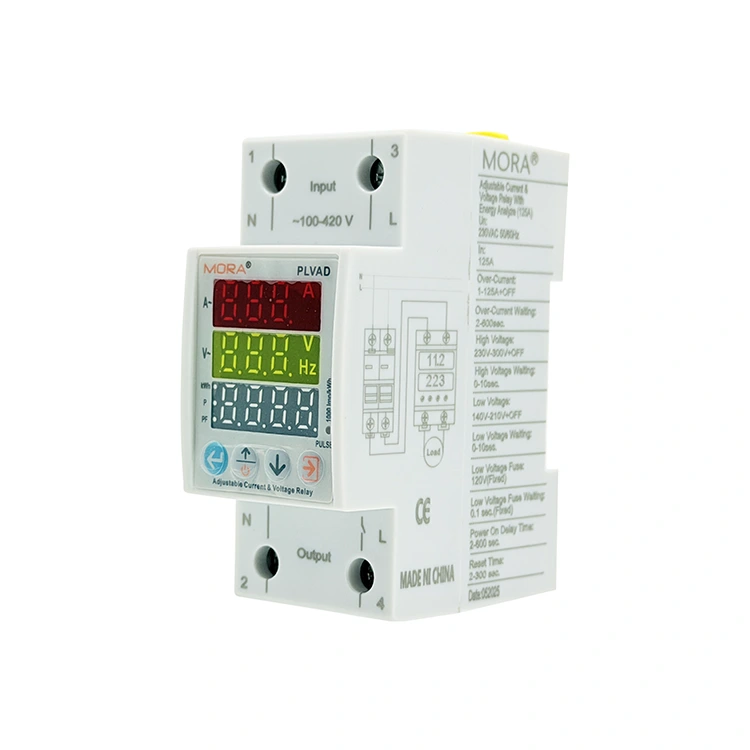

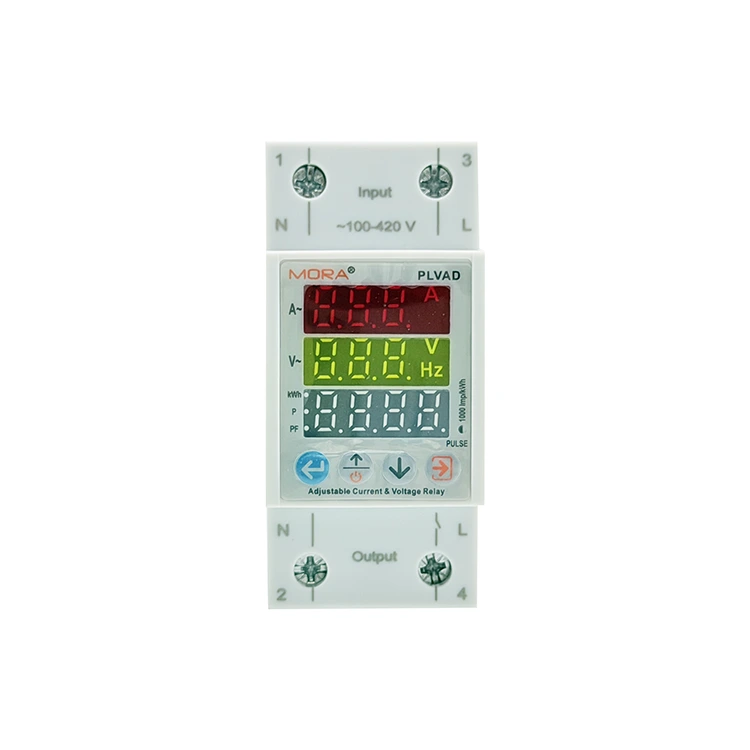

Nowoczesne podpanele automatyki wymagają szczegółowych danych elektrycznych, aby uprościć diagnostykę i zapobiec przestojom. Cyfrowy ogranicznik napięcia 2P typu C z potrójnym wyświetlaczem wykorzystuje trzy niezależne, ułożone w stos cyfrowe okna wyświetlacza, które pokazują jednocześnie napięcie sieciowe (V), prąd obwodu czynnego (A) oraz dane dotyczące prądu resztkowego/mocy w czasie rzeczywistym. To wyświetlanie danych w czasie rzeczywistym eliminuje potrzebę ręcznego przełączania menu za pomocą przycisków na panelu przednim, umożliwiając zespołom konserwacyjnym natychmiastowe wykrycie niezrównoważonych obciążeń, prądów harmonicznych lub wadliwej izolacji, zanim krytyczna usterka spowoduje nieplanowane wyłączenie systemu.

Parametry techniczne

• Zakres napięcia roboczego: 140 V do 300 V AC (50/60 Hz)

• Wydajność monitorowania prądu (Iₘₐₓ): 1A do 63A z możliwością regulacji (krok: 0,1A)

• Spektrum czułości na wycieki: zakres od 10 mA do 99 mA lub konfigurowalne obejście

• Szybkość / precyzja odświeżania danych: ≤ 0,5 s cyklu próbkowania / Metrologia klasy 1.0

• Pojemność okablowania terminala: Akceptuje kabel jednożyłowy o przekroju do 25 mm² / elastyczny kabel linkowy o średnicy 16 mm²

• Zgodność i certyfikaty: Certyfikat CE, Zgodność z RoHS, Wyprodukowano zgodnie z normami IEC 60947-2 Załącznik B

Śledzenie upływu prądu w mikrosekundach

Precyzyjne monitorowanie upływu na poziomie milimetra: Wyposażony w profesjonalny rdzeń monitorujący prąd różnicowy, obsługuje śledzenie w czasie rzeczywistym prądu zwarcia doziemnego na poziomie miliamperów, dokładnie wychwytując drobne sygnały upływu spowodowane starzeniem się drutu, przenikaniem wilgoci i uszkodzeniem izolacji.

Podwójne zapobieganie pożarom i porażeniom elektrycznym: Tworzy dodatkową barierę ochronną dla obwodu w oparciu o ochronę przed zwarciem, skutecznie zapobiegając pożarom elektrycznym i wypadkom porażenia prądem spowodowanym awarią izolacji i nadaje się do starych instalacji okablowania i scenariuszy przemysłowych o wysokim poziomie bezpieczeństwa.

Wbudowany niskostratny czujnik prądu i zabezpieczenie nadprądowe

Konstrukcja zajmująca mało miejsca ze zintegrowanym czujnikiem: Wbudowany, precyzyjny przekładnik prądowy o niskiej rezystancji, obsługuje precyzyjne monitorowanie prądu w pełnym zakresie 0–63 A. Cyfrowy ogranicznik napięcia 2P typu C z potrójnym wyświetlaczem eliminuje potrzebę stosowania zewnętrznych czujników CT i dodatkowego okablowania, znacznie optymalizując wewnętrzny układ skrzynki rozdzielczej i redukując koszty inżynieryjne.

Inteligentna identyfikacja prądu rozruchowego: Użytkownicy mogą dostosować próg zadziałania nadprądowego i czas opóźnienia. System może automatycznie identyfikować i unikać chwilowego prądu rozruchowego podczas uruchamiania silnika, nie generuje uciążliwych wyłączeń awaryjnych i może szybko odciąć zasilanie w przypadku rzeczywistych, trwałych usterek związanych z przeciążeniem, aby chronić sprzęt obwodów.

Długoterminowe stabilne połączenie

• Gazoszczelna konstrukcja okablowania: Zaciski z niklowanej miedzi i kompozytowe śruby ze stali M5 wytrzymują maksymalny moment obrotowy okablowania wynoszący 2,5 Nm przy dużej sile zaciskania.

• Anti-Aging & Anti-Loose: Głębokie, antypoślizgowe ząbki na wewnętrznej ściance terminala wgryzają się ściśle w rdzeń drutu miedzianego, skutecznie eliminując błędy luźnych styków spowodowane pełzaniem miedzi i długotrwałymi cyklami termicznymi oraz utrzymując stabilną pracę przy niskim oporze.

Często zadawane pytania

P: Dlaczego bieżący wyświetlacz pokazuje 0,0 A, gdy sprzęt o niskim poborze mocy działa normalnie?

Odp.: Wbudowany przekładnik prądowy tego modelu jest skalibrowany do monitorowania przemysłowych obciążeń o dużej mocy, z minimalnym progiem detekcji wynoszącym 0,5 A. Prąd roboczy urządzeń o małej mocy, takich jak małe lampki i urządzenia elektroniczne w trybie gotowości, jest niższy niż granica wykrywalności, dlatego wyświetlacz pokazuje 0,0 A. To cyfrowe zabezpieczenie napięciowe 2P typu C z potrójnym wyświetlaczem jest przeznaczone do przemysłowej ochrony przed wysokim obciążeniem, a nie do pomiaru mikroprądów w sprzęcie małej mocy.

P: Czy można wyłączyć funkcję zabezpieczenia przed wyciekami w starych obiektach z wysokim poziomem wyjściowym?

O: Tak. Próg prądu resztkowego można dowolnie regulować w zakresie 10–99 mA lub wyłączyć ręcznie za pomocą menu programowania, aby uniknąć uciążliwych wyłączeń spowodowanych nieodłącznym upływem linii bazowej starych linii. Zaleca się, aby urządzenie było obsługiwane przez wykwalifikowanego elektryka po potwierdzeniu bezpieczeństwa okablowania na miejscu w celu zapewnienia zgodności z lokalnymi specyfikacjami bezpieczeństwa uziemienia.

P: Czy niestandardowe parametry napięcia i prądu zostaną utracone po awarii zasilania?

O: Żadnych strat. Wszystkie ustawione przez użytkownika progi ochrony i parametry operacyjne są zapisywane w nieulotnym chipie EEPROM na płycie, nie jest wymagane podtrzymanie bateryjne. Parametry są trwale przechowywane i można je automatycznie wczytać, aby wznowić pracę zabezpieczeniową po przywróceniu zasilania sieciowego.
